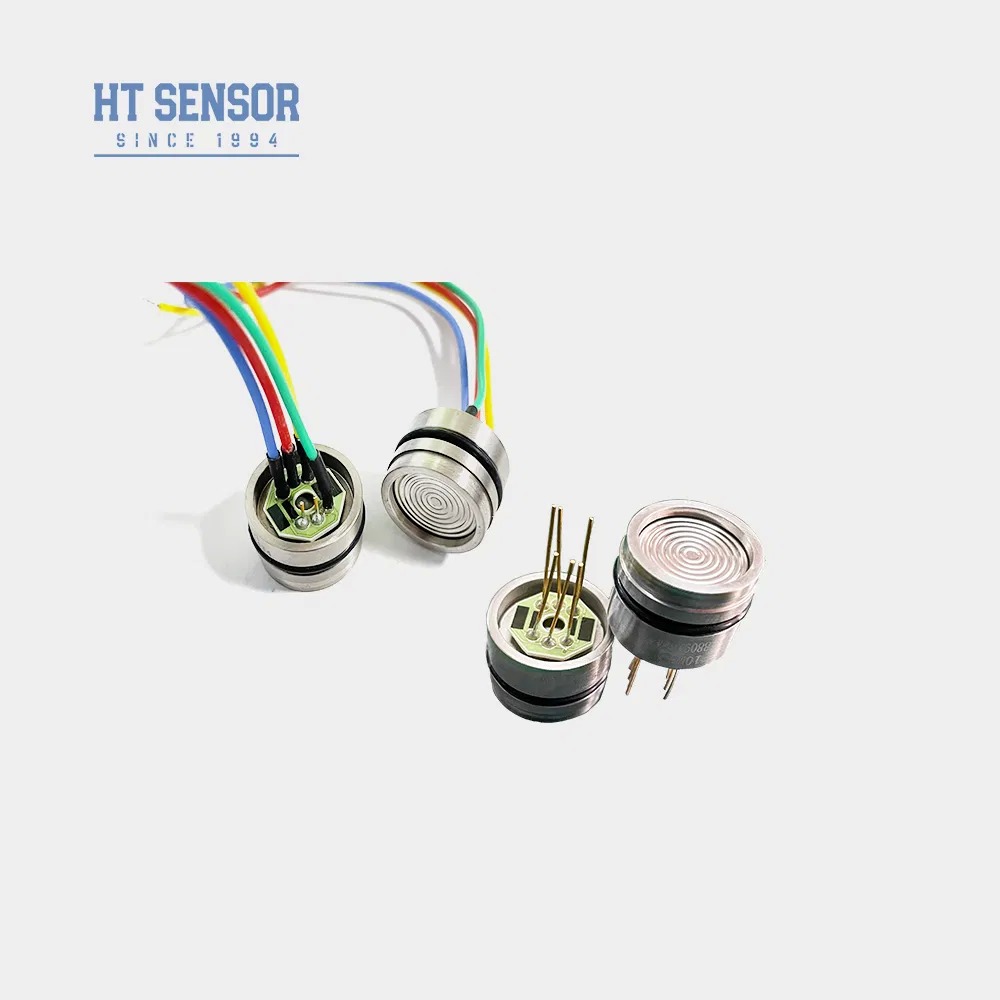

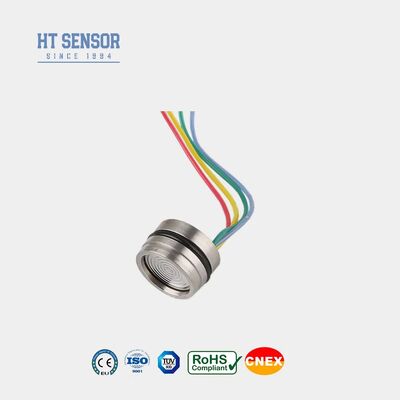

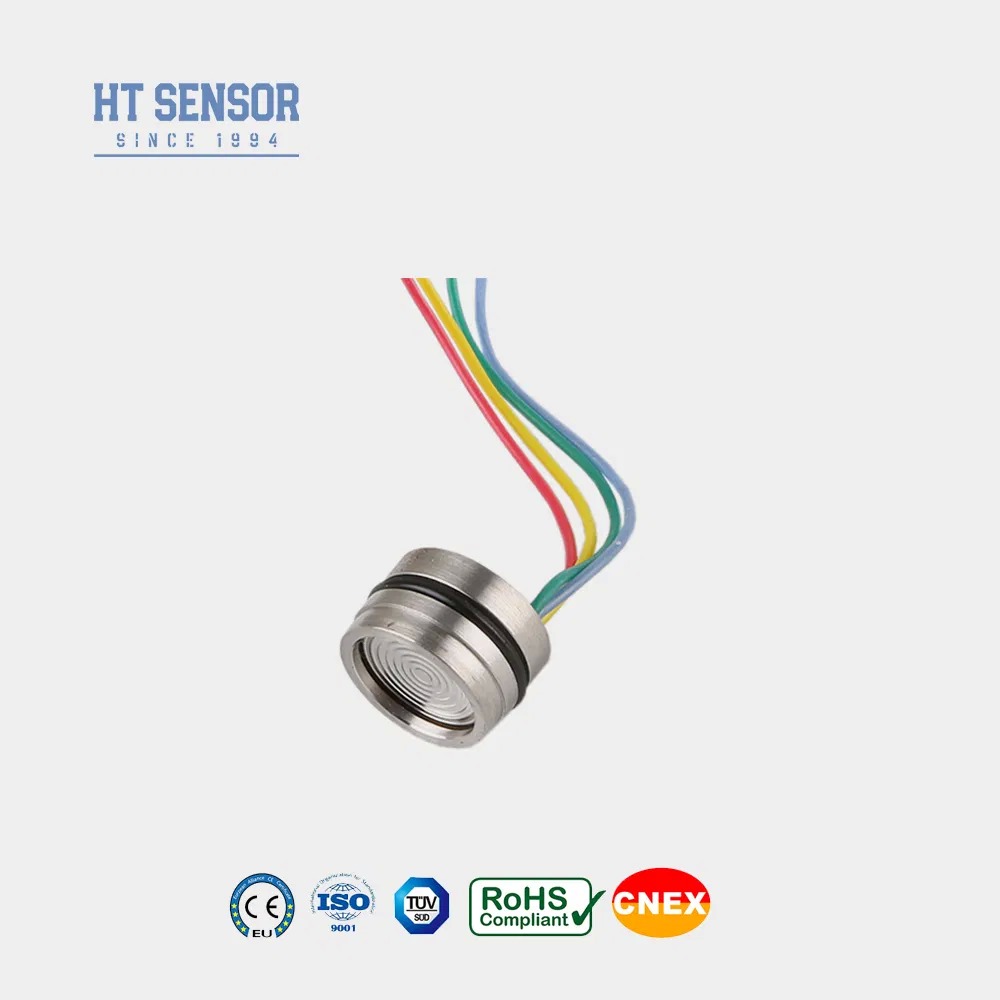

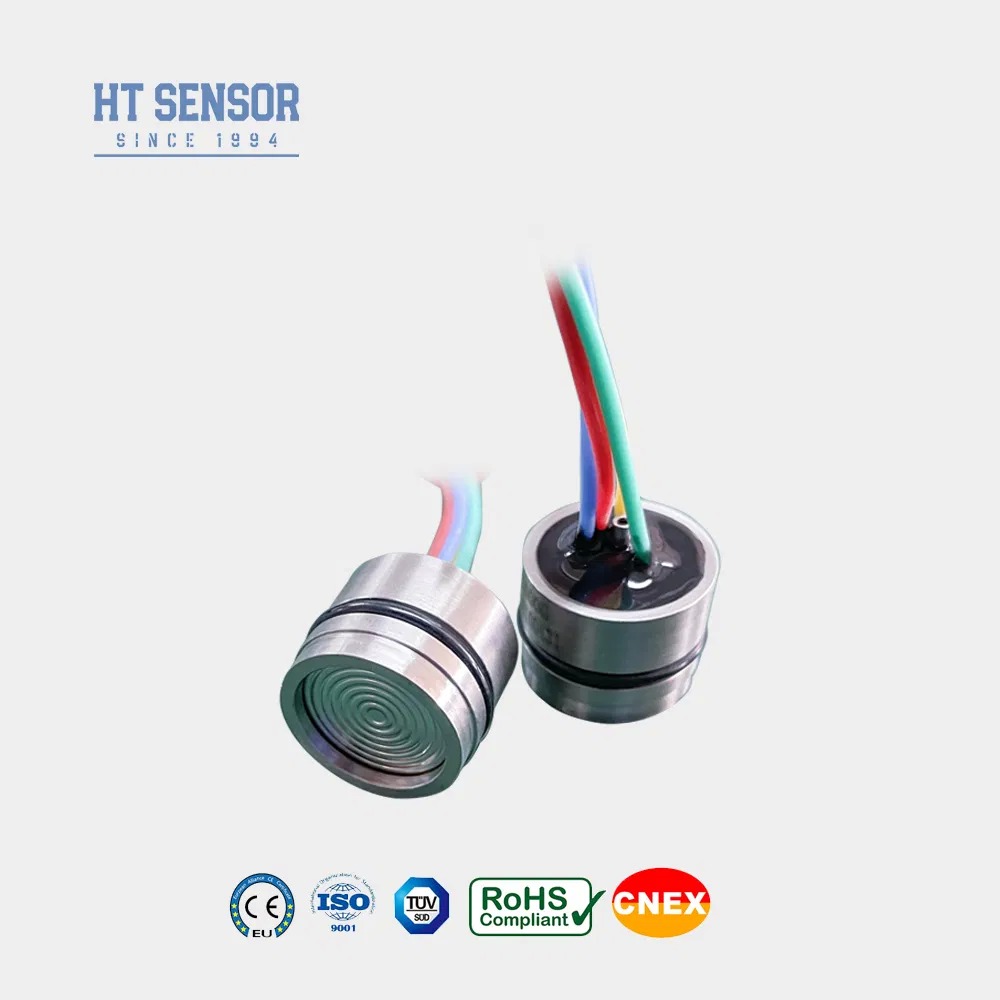

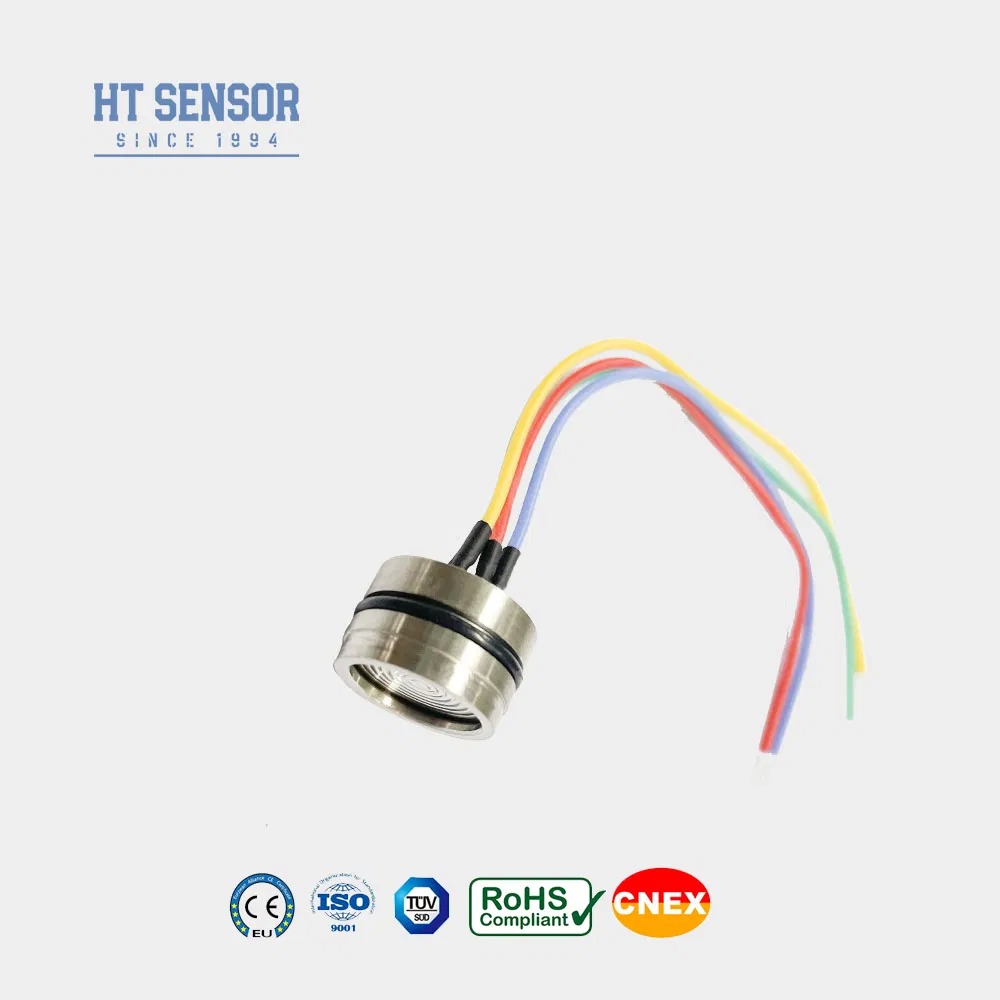

HT19F Druksensorcel met temperatuurcompensatieniveau sensor
Product Details
| Model-NR.: | HT19F | Voor: | Diffuse siliciumdrukzender |
|---|---|---|---|
| Type uitgangssignaal: | Analoogtype | productieproces: | Integratie |
| Materiaal: | Roestvrij staal | Threadtype: | Nee |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| IP-beoordeling: | IP65 | Aangepast: | Aangepast |
| Stroom: | 1,5 ma | Uitvoer: | mv signaal |
| Dia: | 19 mm | Temperatuurcompensatie: | Ja |
| Transportpakket: | karton | Specificatie: | 19 mm |
| Handelsmerk: | HengTong | Oorsprong: | China |
| HS-code: | 9026209090 | Productiecapaciteit: | 50000 stuks/jaar |
| Markeren |
HT19F druksensor met temperatuurcompensatie,niveausensor met temperatuurcompensatie,druksensorzender met garantie |
||
Product Description
Druksensor met temperatuurcompensatie
Inleiding:
HT19F fungeert als een silicium piezoresistieve druk sensor, met een kern bestaande uit een zeer stabiel diffuse silicium element.de druk van vloeistoffen en gassen door de druk van het getestemedium naar het siliciumdiafragma via een isolatiediafragma en siliciumolie.De veelzijdigheid van de sensor wordt veel gebruikt in luchtcompressoren en koelinstallatiessystemen
Productkenmerken:
1.Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen met met een diameter van niet meer dan 30 mm,
2.Met behulp van dikfilmcircuits voor temperatuurcompensatie en nulpunt correctie
3.uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
Toepassingen:
1Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L verenigbaarheid met roestvrij staal
2.Gebruikt op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4Geschikt voor hydraulische en pneumatische bedieningssystemen
5.Gebruikt in toepassingen voor procescontrole
Elektrische prestaties:
1Stroomvoorziening: ≤2mA gelijkstroom (typisch 1,5mA gelijkstroom)
2.Inputimpedantie:3KΩ~6KΩ
3.Uitgangsimpedantie:2.5KΩ~6KΩ
4Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparameters: | |||||
| Bereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast: | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | ||
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | Nitrilring of Fluorring | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ongeveer 28 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur | |
| < 3,5 MPaS | |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Elektrische aansluiting en compensatie |
|
|
| Voorbeelden van selectie |
| Besteltips |
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
