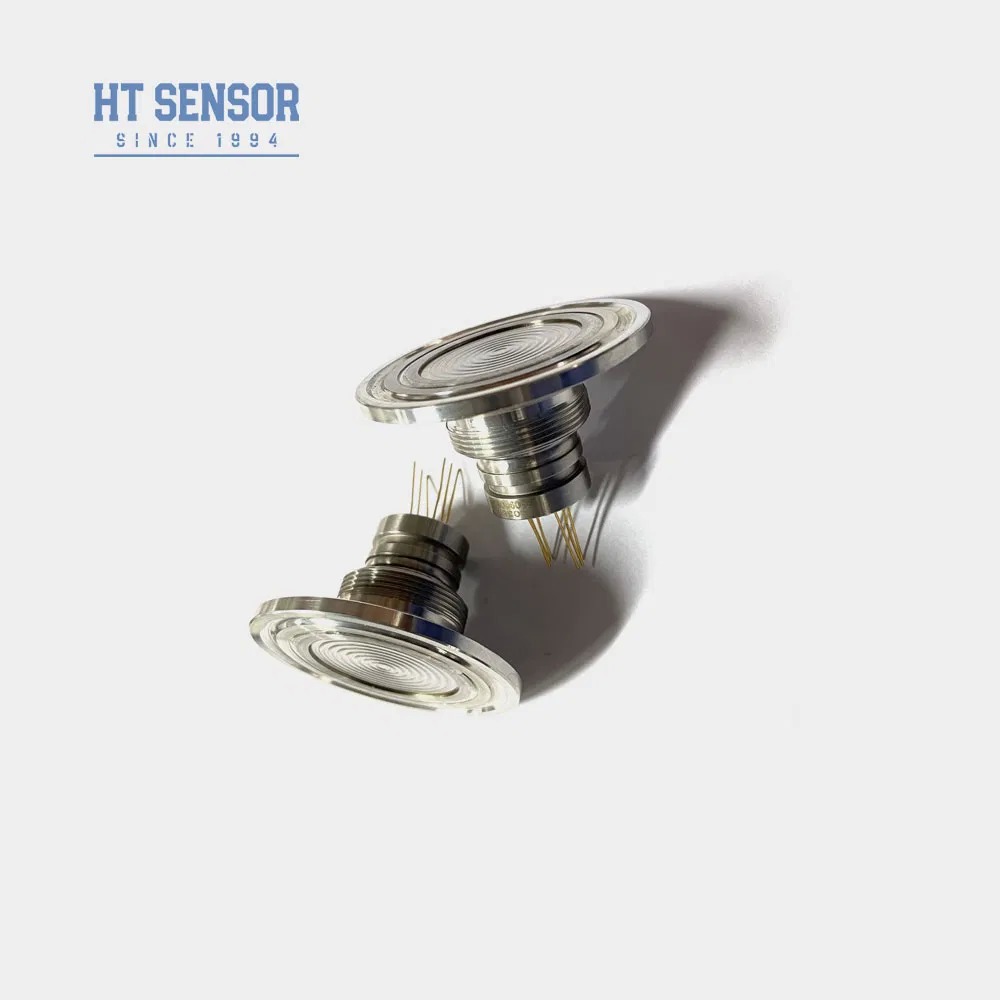

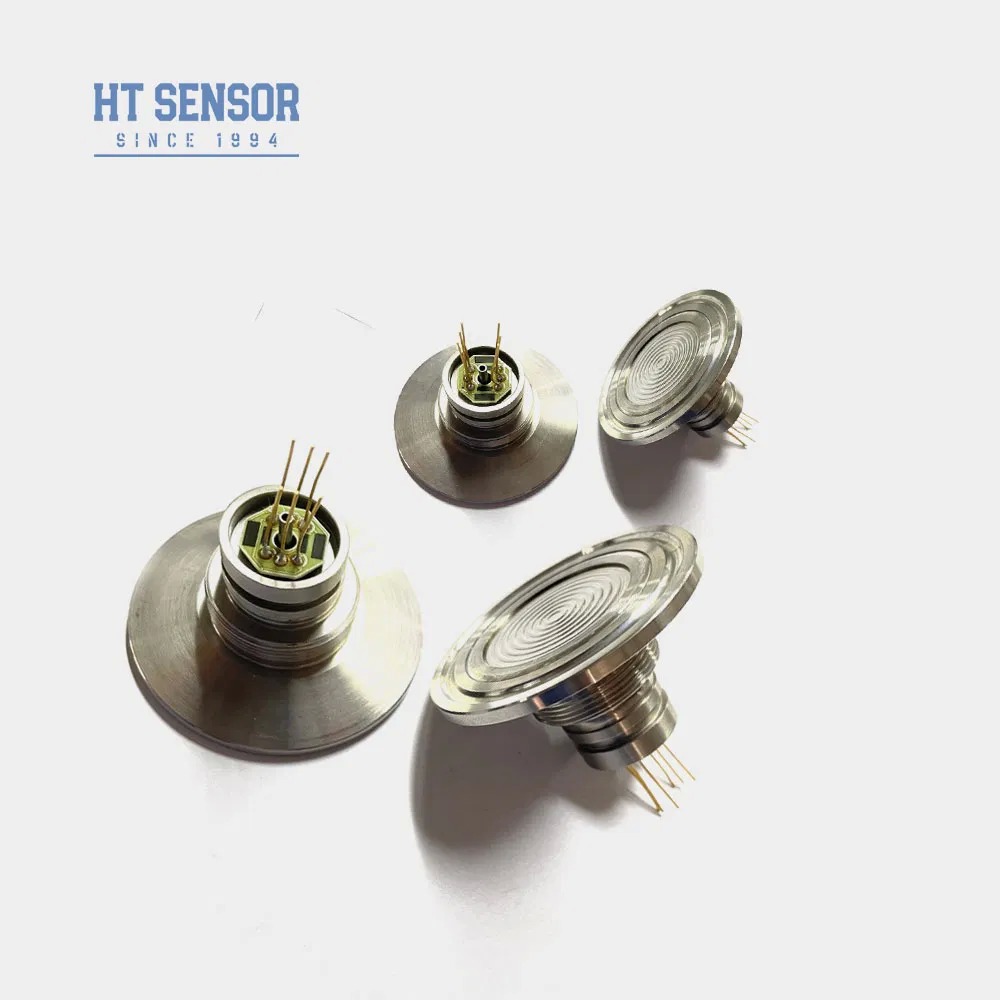

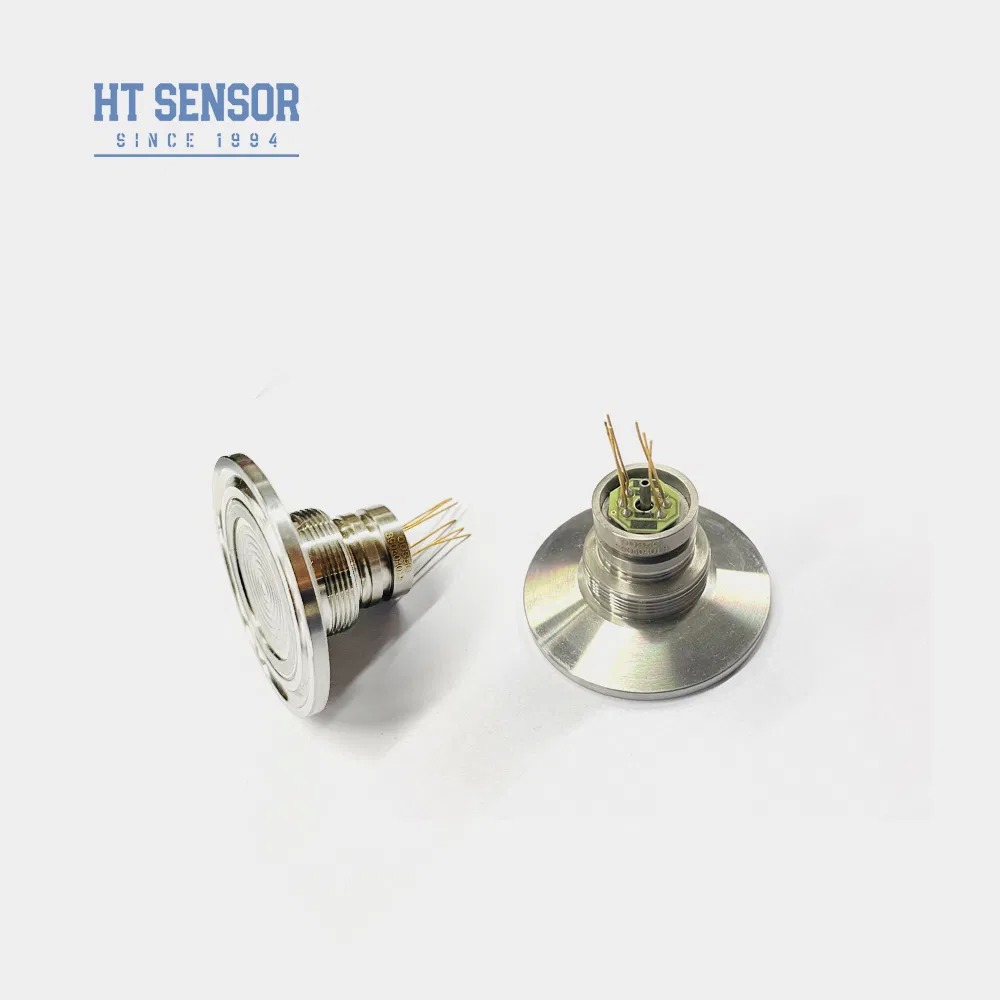

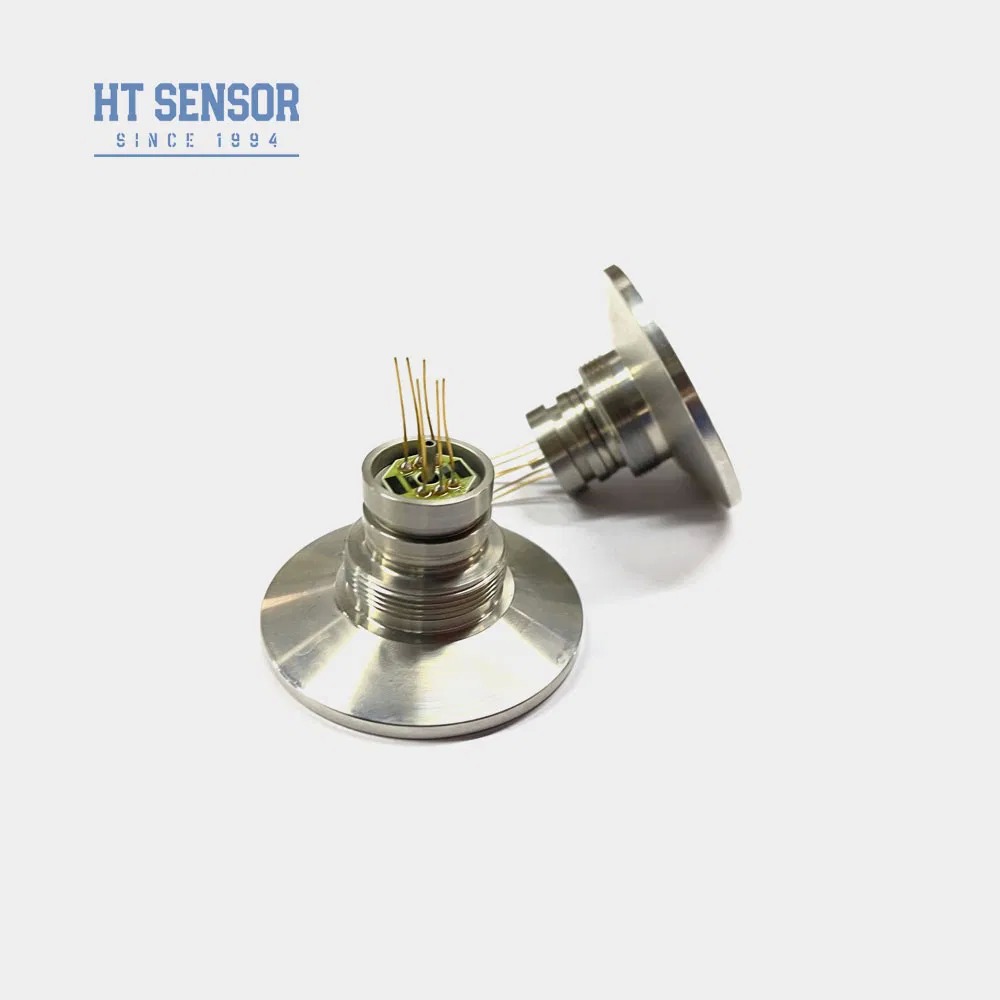

Air Water 316L Standaard OEM Piezoresistieve Silicium Druksensor voor Drukomvormer

Air Water 316L Standard OEM Piezoresistive Silicon Pressure Sensor for Pressure Transducer
Air Water 316L Standard OEM Piezoresistive Silicon Pressure Sensor for Pressure Transducer Air Water 316L Standard OEM Piezoresistive Silicon Pressure Sensor for Pressure Transducer Air Water 316L Standard OEM Piezoresistive Silicon Pressure Sensor for Pressure Transducer Air Water 316L Standard OEM Piezoresistive Silicon Pressure Sensor for Pressure Transducer Air Water 316L Standard OEM Piezoresistive Silicon Pressure Sensor for Pressure Transducer
Basisinformatie
Certificering: RoHS
Min. bestelaantal: 5
Prijs: 36
Beste prijs Contact nu
Gedetailleerde informatie
Model-NR.: HT-IQ Voor: Diffuse siliciumdrukzender
Type uitgangssignaal: Analoogtype productieproces: Integratie
Materiaal: Roestvrij staal Threadtype: Nee
Draadtype: Vier-draad Meetmedium: Gas en vloeistof
IP-beoordeling: IP65 Aangepast: Aangepast
Stroom: 1,5mA/10VDC Uitvoer: mv signaal
Verbinding: 50,4 klem Temperatuurcompensatie: 0-70
Transportpakket: karton Specificatie: 50.4 mm
Handelsmerk: HengTong Oorsprong: China
HS-code: 9026209090 Productiecapaciteit: 50000 stuks/jaar
Markeren:

316L-druksensor van roestvrij staal

,

piezoresistieve silicium drukomvormer

,

Oem-druktransmittersensor

Productomschrijving

Air Water 316L Standaard OEM Piezoresistieve Silicium Druksensor voor Drukomvormer 0
Diafragma Piezoresistieve Druksensor Diffused Silicon Sanitary Drukomvormer
HT-IQ Silicon Piezoresistieve Druksensor

Inleiding:
HT-IQ is een druksensor met vlak diafragma en een zeer stabiele diffused silicon chip. De druk wordt overgebracht naar de gevoelige chip via een roestvrijstalen diafragma en afgedichte siliconenolie. De gevoelige chip komt niet direct in contact met het gemeten medium. Dit product heeft een vlakke diafragmastructuur, waardoor het gemakkelijk schoon te maken is en zeer betrouwbaar. Het is geschikt voor toepassingen in industrieën zoals voedsel en hygiëne.
Air Water 316L Standaard OEM Piezoresistieve Silicium Druksensor voor Drukomvormer 1
Air Water 316L Standaard OEM Piezoresistieve Silicium Druksensor voor Drukomvormer 2
Air Water 316L Standaard OEM Piezoresistieve Silicium Druksensor voor Drukomvormer 3
Product  Kenmerken:
  1. Gebruikmakend van geavanceerde technologie en 316L roestvrijstalen behuizing, samen met materialen zoals titanium en Hastelloy voor het diafragma
  2. Gebruik van dikke-film circuits voor temperatuurcompensatie en nulpunt  correctie
  3. uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
  4. Vlakke diafragmastructuur, waardoor het gemakkelijk schoon te maken is
Toepassingen:
  1. Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L roestvrijstalen compatibiliteit
  2. Voedings- en drankenindustrie
  3. Industriële procesbesturing
  4. Farmaceutische industrie
Elektrische prestaties:
  1. Voeding:        ≤2mA DC (Typisch 1.5mA DC)
  2. Ingangsimpedantie  :     2.5KΩ~6KΩ
  3. Uitgangsimpedantie:     2.5KΩ~6KΩ
  4. Elektrische aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuur draden.
Prestatieparameters:
Meetbereik Gauge(G) 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
Absoluut(A) 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA
Verzegeld(S) 3500KPaS
  Typ Max Eenheid
Niet-lineariteit   ±0.15 ±0.3 %F.S
Herhaalbaarheid  0.05 0.1 %F.S
Hysteresis    0.05 0.1 %F.S
Nulpunt Offset Uitgang   0±1 0±2 mV
Volledige Schaal Uitgang   ≤20KPa 50±10 50±30 mV
≥35kPa 100±10 100±30 mV
Nulpunt Offset Temp. Drift ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.5 ±1 %F.S
Volledige Schaal Temp. Drift ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.5 ±1 %F.S
Gecompenseerde Temp. ≤20KPa 0~50 ºC
≥35kPa 0~70 ºC
Bedrijfstemperatuur   -20~80 ºC
Opslagtemperatuur  -40~125 ºC
Toelaatbare Overbelasting Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa
Barstdruk 5X de volledige schaal
Lange termijn Stabiliteit 0.2 %   F.S/Jaar
Diafragma Materiaal 316L
Isolatieweerstand ≥200MΩ 100VDC
Trillingen Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz
Schok 100g,11ms
Reactietijd ≤1ms
O-ring Afdichting Nitrile rubber of Fluoro rubber
Vulmedium Siliconenolie
Gewicht ~150g
De parameters worden getest onder de volgende omstandigheden:  1.5mA @25°C

Omtrekkonstructie
Afmeting

Air Water 316L Standaard OEM Piezoresistieve Silicium Druksensor voor Drukomvormer 4





Air Water 316L Standaard OEM Piezoresistieve Silicium Druksensor voor Drukomvormer 5


Elektrische aansluiting en compensatie
Air Water 316L Standaard OEM Piezoresistieve Silicium Druksensor voor Drukomvormer 6

Selectie Voorbeelden
Air Water 316L Standaard OEM Piezoresistieve Silicium Druksensor voor Drukomvormer 7
Besteltips
1. Let bij de montage op de pasvorm tussen de kerngrootte en de behuizing van de zender om de
     vereiste luchtdichtheid te bereiken
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het      plaatsen van de bestelling.
4. Vermijd het indrukken van het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern door diafragmadeformatie of perforatie te voorkomen.
5. Houd de drukaansluiting van de gauge-druk-kern open voor de atmosfeer en voorkom de toegang van water, waterdamp of corrosieve media in          de kern negatieve drukkamer.
6. Als er wijzigingen zijn in de pin-aansluitingen, volg dan het label op de daadwerkelijke kern ter referentie.
