Diafragma piezoresistieve druk sensor diffuse silicium sanitaire drukomvormer sensor

Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor
Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor
Basisinformatie
Certificering: RoHS
Min. bestelaantal: 5
Prijs: 36
Beste prijs Contact nu
Gedetailleerde informatie
Model-NR.: HT-IQ Voor: Diffuse siliciumdrukzender
Type uitgangssignaal: Analoogtype productieproces: Integratie
Materiaal: Roestvrij staal Threadtype: Nee
Draadtype: Vier-draad Meetmedium: Gas en vloeistof
IP-beoordeling: IP65 Aangepast: Aangepast
Stroom: 1,5mA/10VDC Uitvoer: mv signaal
Verbinding: 50,4 klem Temperatuurcompensatie: 0-70
Transportpakket: karton Specificatie: 50.4 mm
Handelsmerk: HengTong Oorsprong: China
HS-code: 9026209090 Productiecapaciteit: 50000 stuks/jaar
Markeren:

met een diameter van niet meer dan 20 mm

,

diffused silicon pressure transducer

,

De verspreide omvormer van de siliciumdruk

Productomschrijving

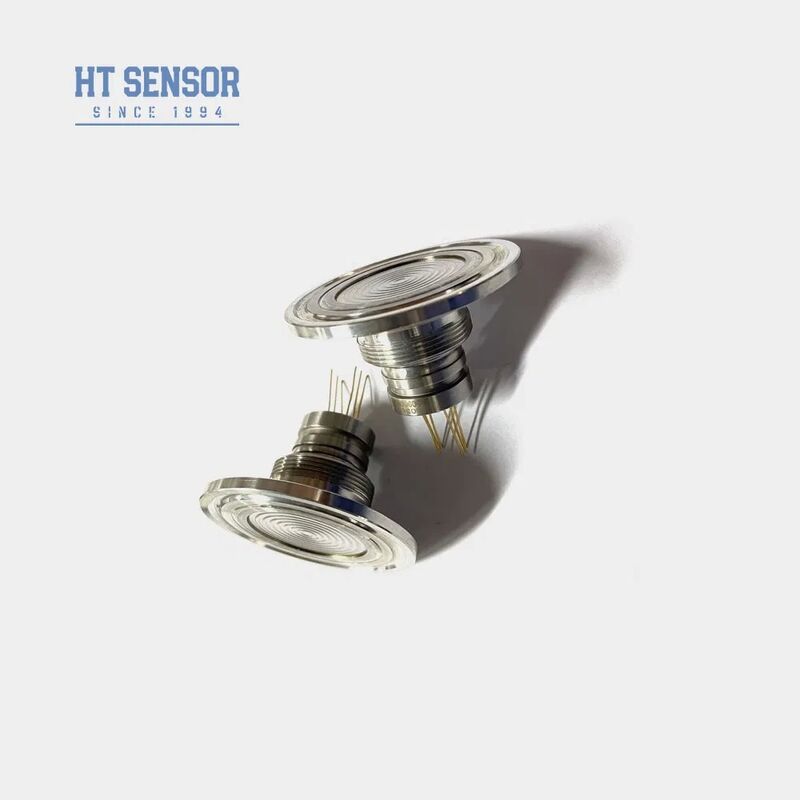

Diafragma piezoresistieve druk sensor diffuse silicium sanitaire drukomvormer sensor 0Diafragma Piezoresistieve Druksensor Diffuse Silicium Hygiënische Drukomvormer
HT-IQ Silicium Piezoresistieve Druksensor

Inleiding:
HT-IQ is een druksensor met een vlak diafragma en een zeer stabiele diffuse siliciumchip. De druk wordt via een roestvrijstalen diafragma overgebracht op de gevoelige chip.en afgedicht met siliconenolie. De gevoelige chip komt niet rechtstreeks in contact met het gemeten medium. Dit product heeft een vlakke diafragmastructuur, waardoor hetgemakkelijk schoon te maken en zeer betrouwbaar is. Het is geschikt voor toepassingen in industrieën zoals voedsel en hygiëne.

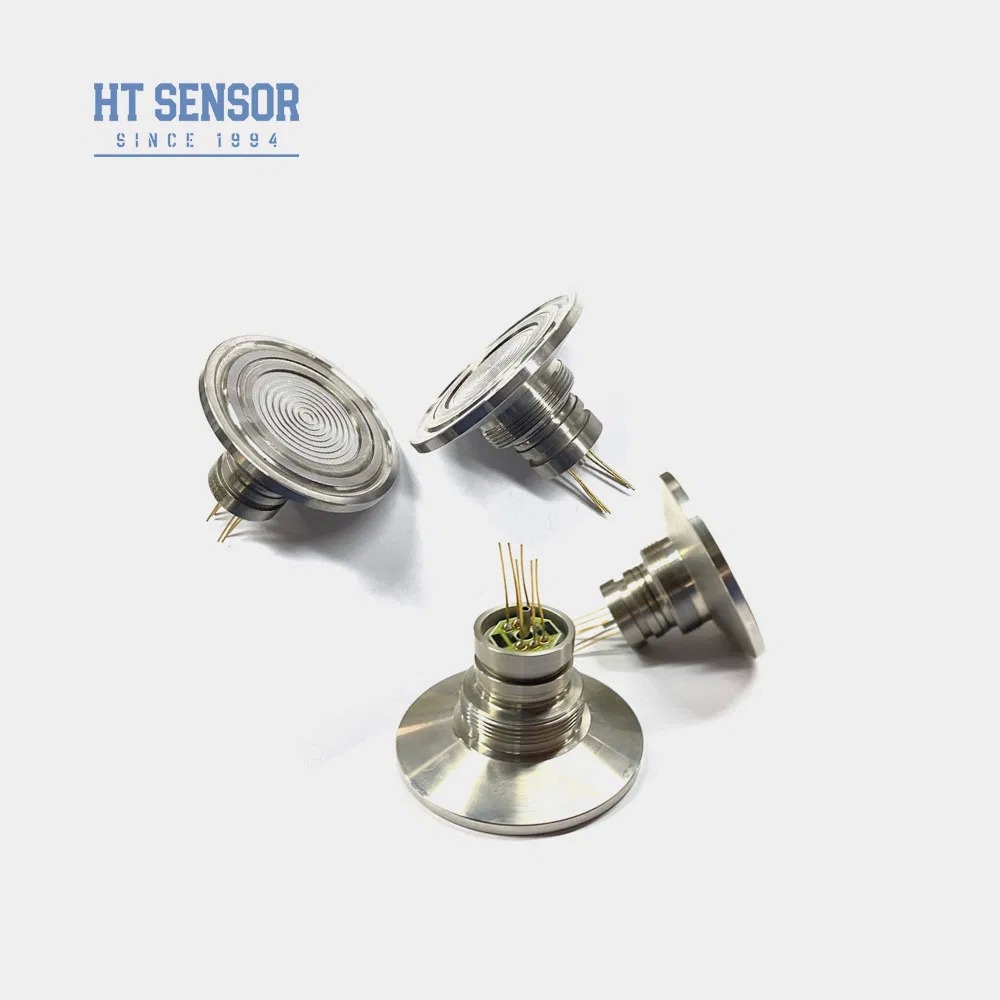

Diafragma piezoresistieve druk sensor diffuse silicium sanitaire drukomvormer sensor 1

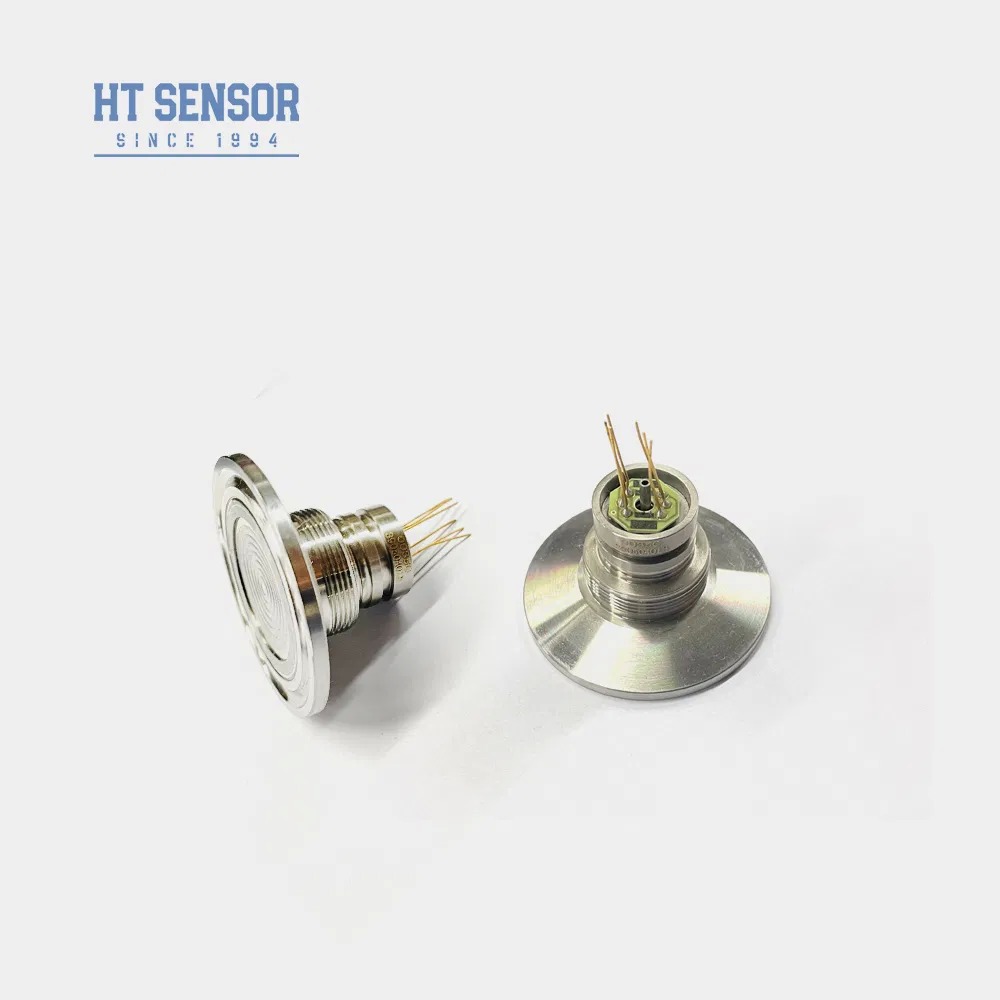

Diafragma piezoresistieve druk sensor diffuse silicium sanitaire drukomvormer sensor 2

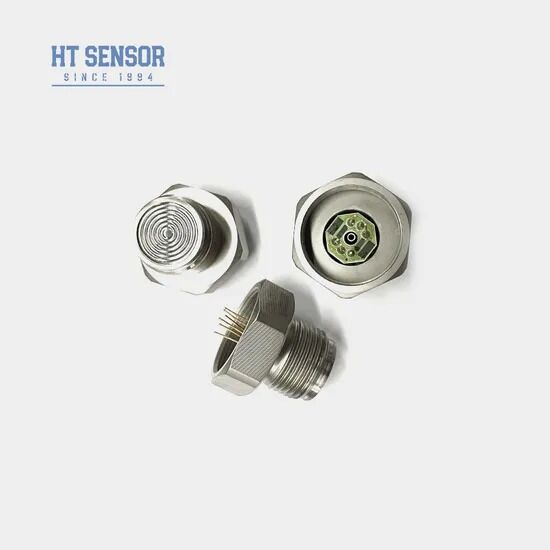

Diafragma piezoresistieve druk sensor diffuse silicium sanitaire drukomvormer sensor 3
Productkenmerken:
  1. Gebruikmakend van geavanceerde technologie en een behuizing van 316L roestvrij staal, samen metmaterialen zoals titanium en Hastelloy voor het diafragma
  2. Gebruik van dikke-film circuits voor temperatuurcompensatie en nulpunt correctie
  3. uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
  4. Vlakke diafragmastructuur, waardoor het gemakkelijk schoon te maken is
Toepassingen:
  1. Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lroestvrijstalen compatibiliteit
  2. Voedings- en drankenindustrie
  3. Industriële procesbesturing
  4. Farmaceutische industrie
Elektrische prestaties:
  1. Voeding:        ≤2mA DC (Typisch 1.5mA DC)
  2. Ingangsimpedantie  :     2.5KΩ~6KΩ
  3. Uitgangsimpedantie:     2.5KΩ~6KΩ
  4. Elektrische aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuur draden.
Prestatieparameters:
Meetbereik Gauge(G) 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
Absoluut(A) 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA
Afgedicht(S) 3500KPaS
  Typ Max Eenheid
Niet-lineariteit   ±0.15 ±0.3 %F.S
Herhaalbaarheid  0.05 0.1 %F.S
Hysteresis    0.05 0.1 %F.S
Nulpunt Offset Uitgang   0±1 0±2 mV
Volledige Schaal Uitgang   ≤20KPa 50±10 50±30 mV
≥35kPa 100±10 100±30 mV
Nulpunt Offset Temp. Drift ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.5 ±1 %F.S
Volledige Schaal Temp. Drift ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.5 ±1 %F.S
Gecompenseerde Temp. ≤20KPa 0~50 ºC
≥35kPa 0~70 ºC
Bedrijfstemperatuur   -20~80 ºC
Opslagtemperatuur  -40~125 ºC
Toelaatbare Overbelasting Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa
Barstdruk 5X de volledige schaal
Lange termijn stabiliteit 0.2 %   F.S/Jaar
Diafragma Materiaal 316L
Isolatieweerstand ≥200MΩ 100VDC
Trillingen Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz
Schok 100g,11ms
Reactietijd ≤1ms
O-ring Afdichting Nitrile rubber of Fluoro rubber
Vulling Medium Siliconenolie
Gewicht ~150g
De parameters worden getest onder de volgende omstandigheden:  1.5mA @25°C

Omtrekkonstructie
Afmeting

Diafragma piezoresistieve druk sensor diffuse silicium sanitaire drukomvormer sensor 4








Elektrische aansluiting en compensatie
Diafragma piezoresistieve druk sensor diffuse silicium sanitaire drukomvormer sensor 5

Selectie Voorbeelden
Diafragma piezoresistieve druk sensor diffuse silicium sanitaire drukomvormer sensor 6
Besteltips
1. Let bij de montage op de pasvorm tussen de kernmaat en de behuizing van de zender om de
     vereiste luchtdichtheid te bereiken
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van diafragmadeformatie of perforatie.
5. Houd de drukaansluiting van de gauge-druk-kern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve media in de kern negatieve drukkamer komen.
6. Als er wijzigingen zijn in de pin-aansluitingen, volg dan het label op de daadwerkelijke kern ter referentie.


V&A

1.V: Wat zijn de kenmerken van uw druksensortransmitters?
   A: Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.

2.V: Kan ik speciale specificaties aanpassen?
   A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-service

3.V: Wat is uw productiecapaciteit?
    A: Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen.
.
4.V: Wat is de typische levertijd?
    A: 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.

5.V: Hoe worden de producten geprijsd? Kortingen?
    A: Concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partners
.
6.V: Wat is de garantie van uw producten? En after-sales service?
    A: Onze garantietermijn is 24 maanden na verzending, en onze after-sales reageert met uw vragen binnen 24 uur, instructie op afstand via pc-netwerk is altijd beschikbaar.
