Verstuiving van het diafragma-niveau Transducer Piezoresistive Silicium Sanitaire Druksensor
Product Details
| Model-NR.: | HT-IQ | Voor: | Diffuse siliciumdrukzender |
|---|---|---|---|
| Type uitgangssignaal: | Analoogtype | productieproces: | Integratie |
| Materiaal: | Roestvrij staal | Threadtype: | Nee |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| IP-beoordeling: | IP65 | Aangepast: | Aangepast |
| Stroom: | 1,5mA/10VDC | Uitvoer: | mv signaal |
| Verbinding: | 50,4 klem | Temperatuurcompensatie: | 0-70 |
| Transportpakket: | karton | Specificatie: | 50.4 mm |
| Handelsmerk: | HengTong | Oorsprong: | China |
| HS-code: | 9026209090 | Productiecapaciteit: | 50000 stuks/jaar |
| Markeren |
Flussen van het diafragma druk sensor,met een vermogen van niet meer dan 50 W,Sanitaire druktransmittersensor |
||
Product Description

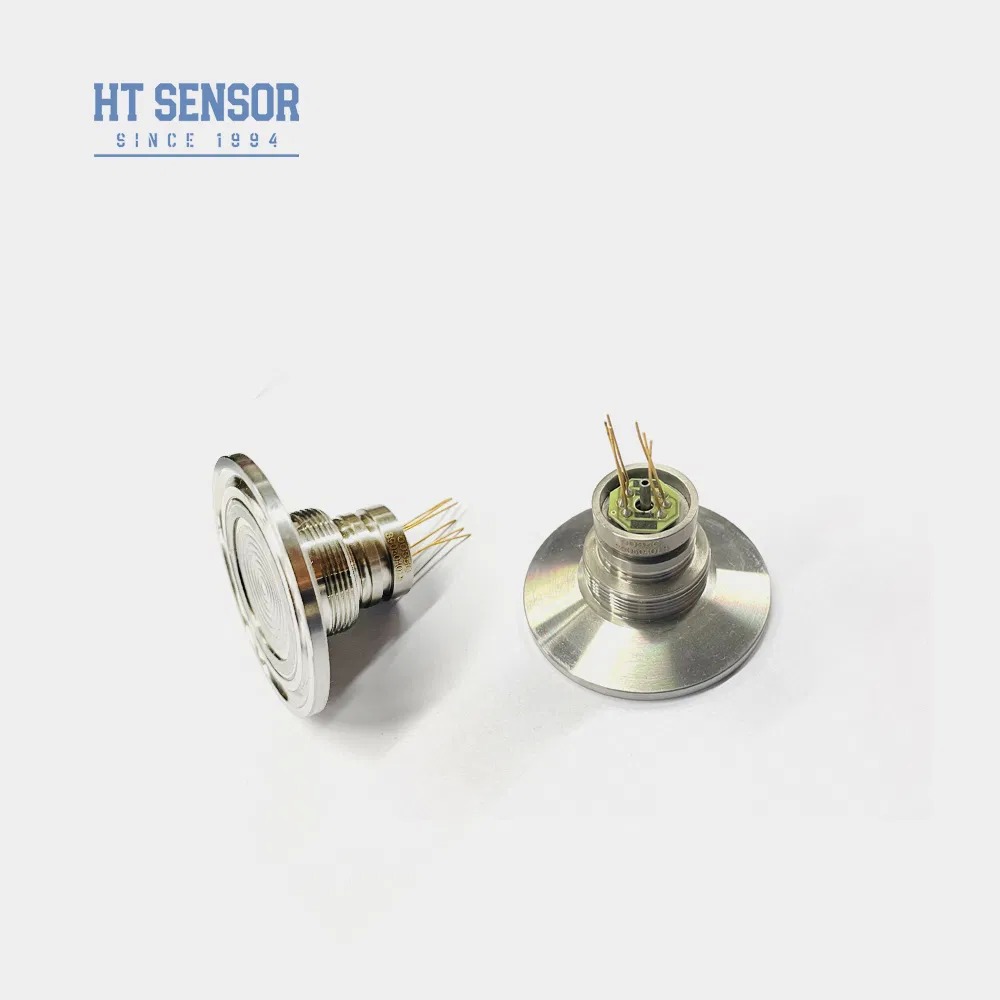

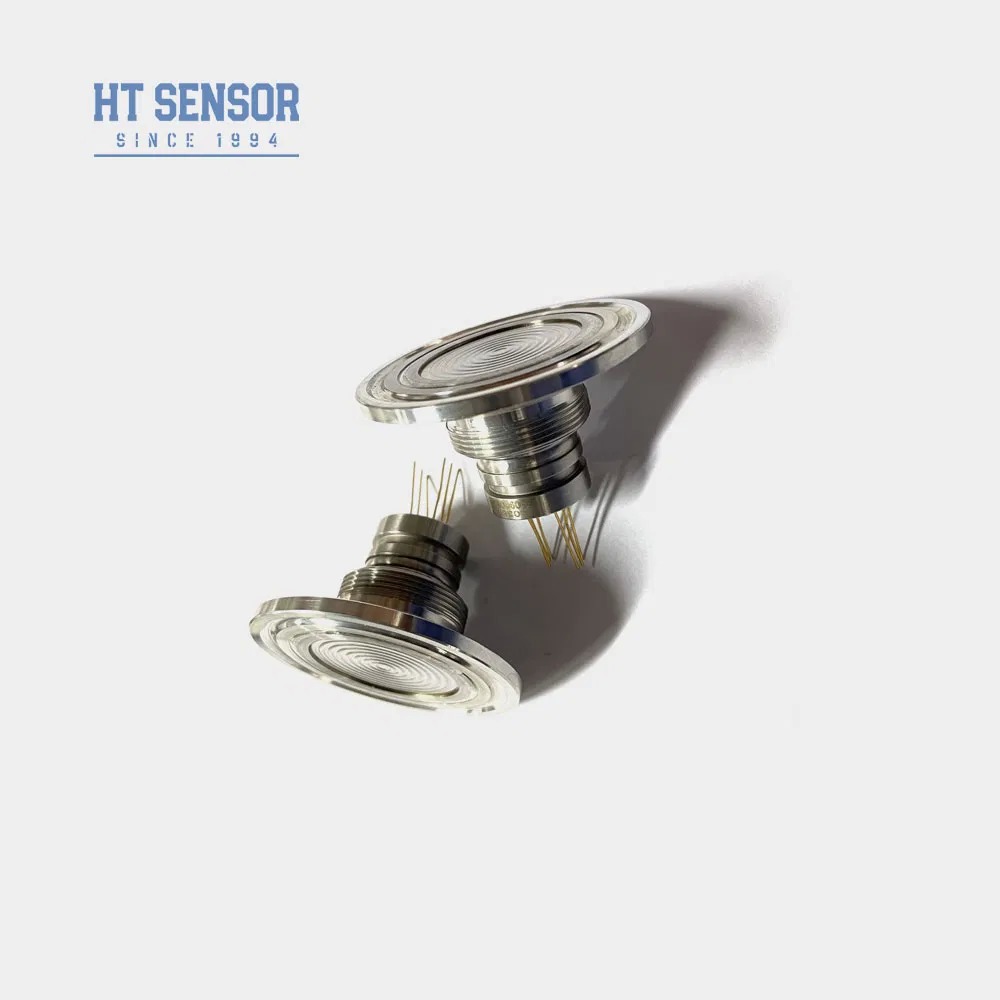

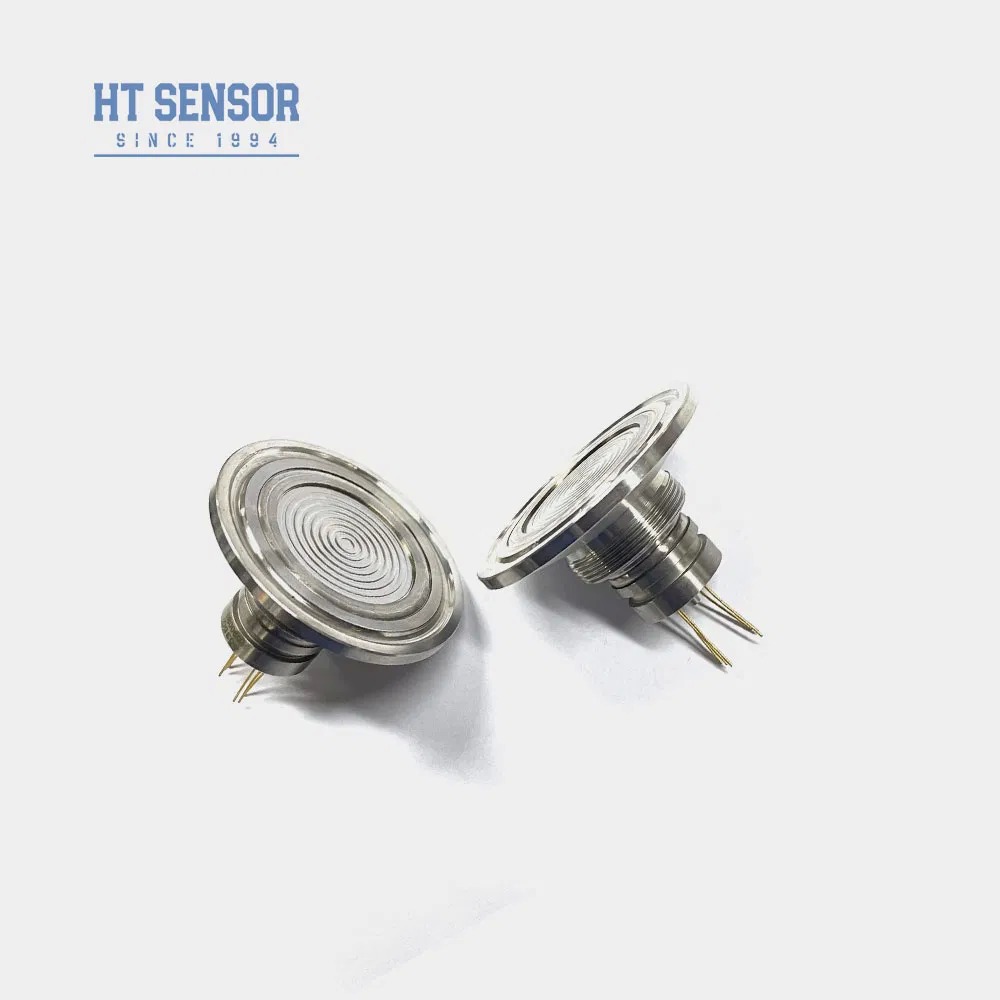

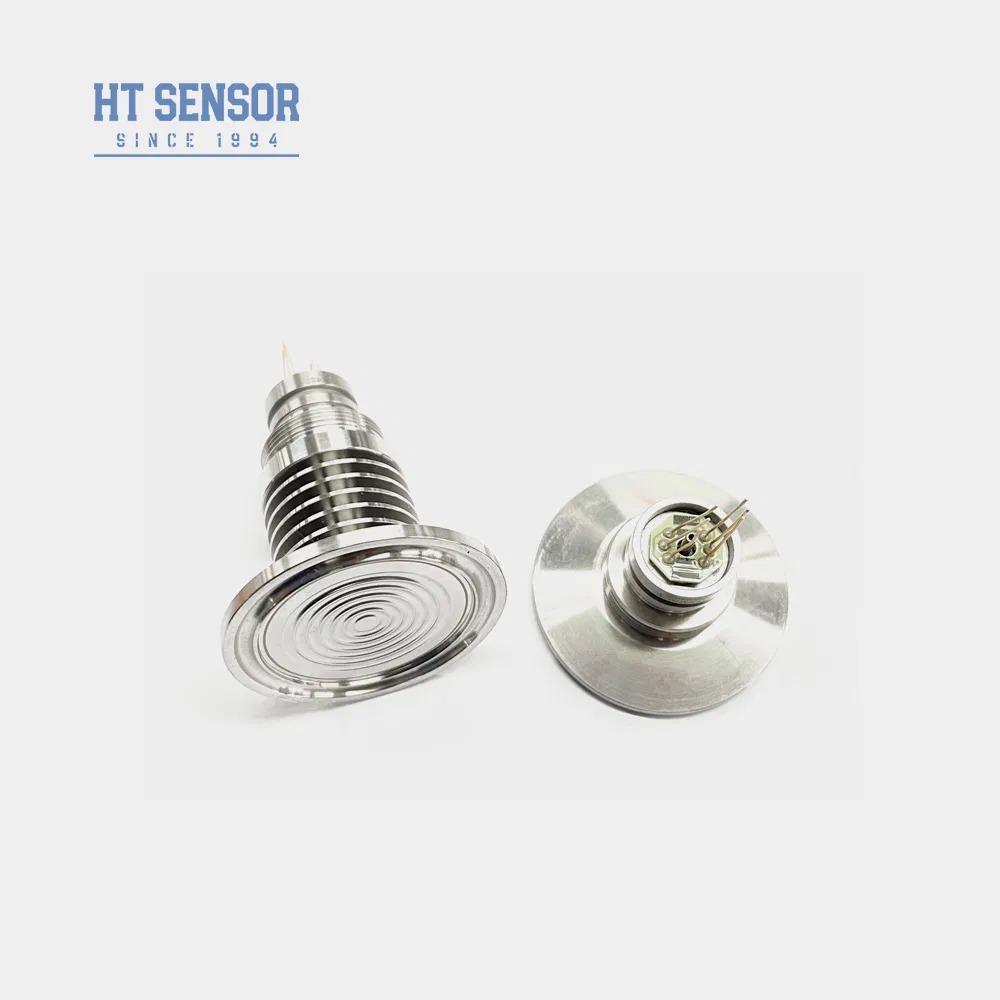

Flitsend diafragma piezoresistieve silicium hygiënische druk sensor
Inleiding:
HT-IQ is een spuitdiafragma druk sensor met een zeer stabiele diffuse silicium chip.De gevoelige chip komt niet rechtstreeks in contact met het meetmedium.Het is gemakkelijk schoon te maken en zeer betrouwbaar en is geschikt voor toepassingen in industrieën zoals voedsel en hygiëne.
- Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen metmet een diameter van niet meer dan 30 mm,
- Gebruik van dikfilmcircuits voor temperatuurcompensatie en nulpunt correctie
- uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
- De structuur van het diafragma wordt doorgespoeld, waardoor het makkelijk te reinigen is
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
- Voedsel- en drankenindustrie
- Beheersing van industriële processen
- Farmaceutische industrie
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie: 2,5 KΩ~6 KΩ
- Uitgangsimpedantie: 2,5 KΩ~6 KΩ
- Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparameters: | |||||
| Meetbereik | Afmeting ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500 KPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 150 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur | |
| Afmeting |
|
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
