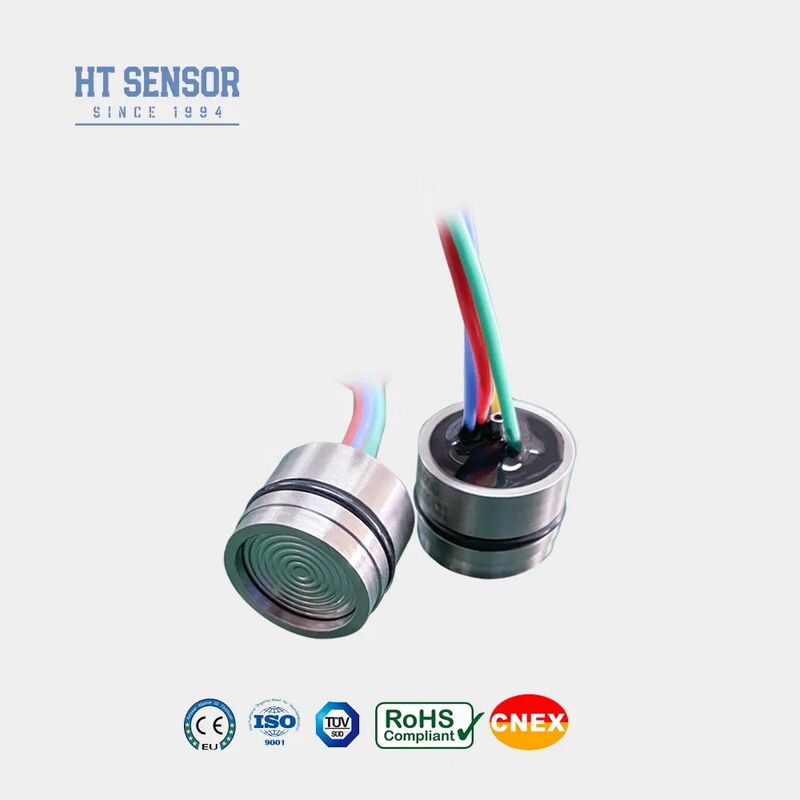

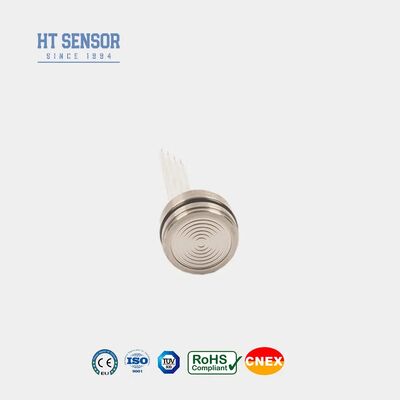

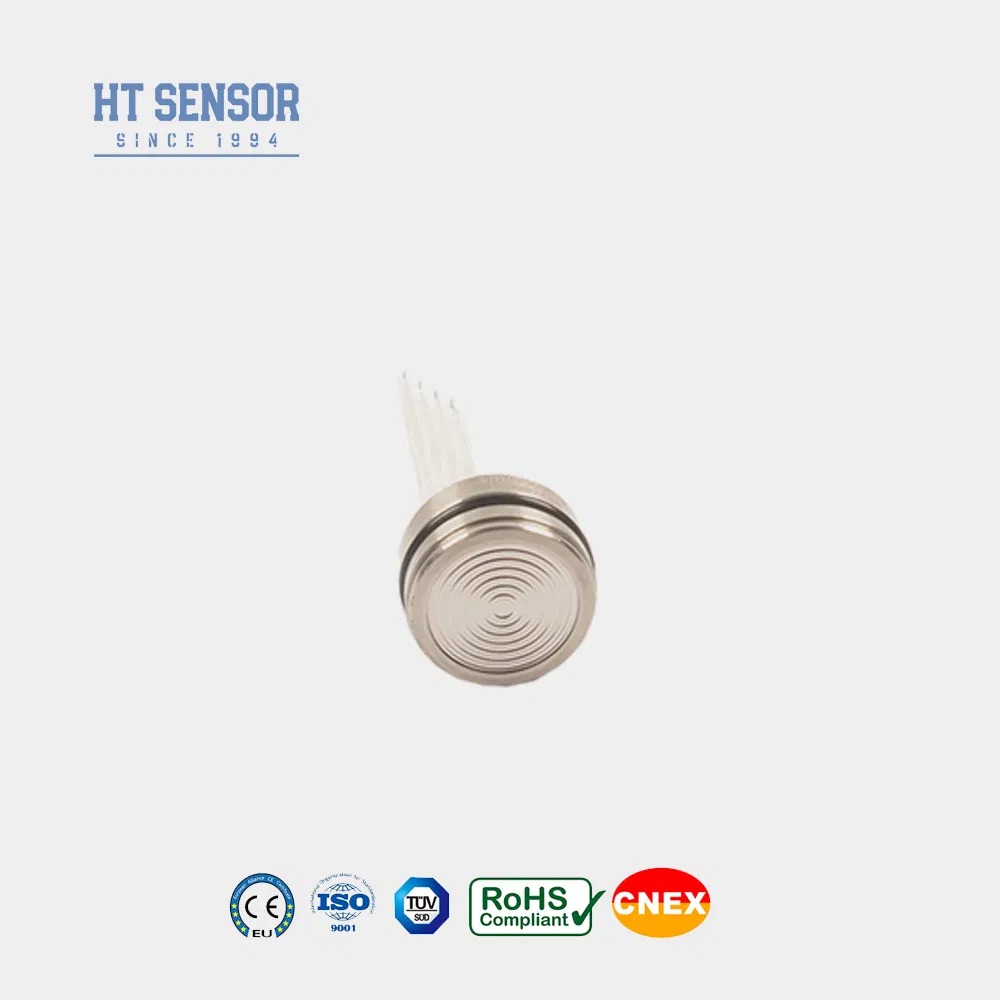

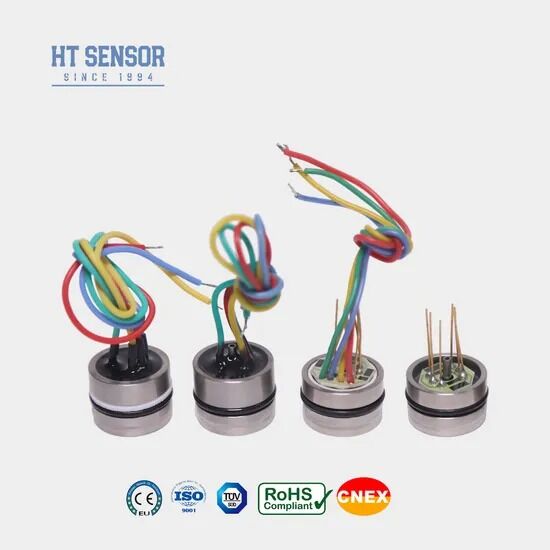

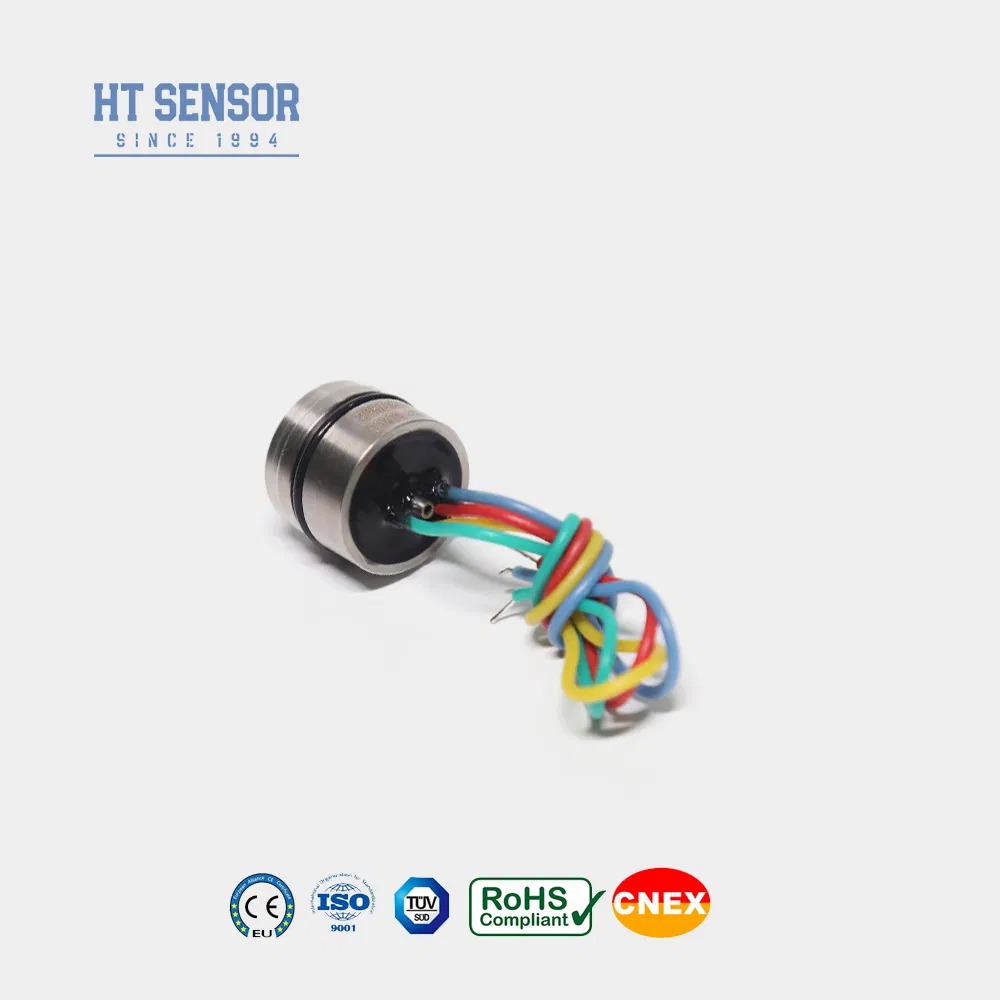

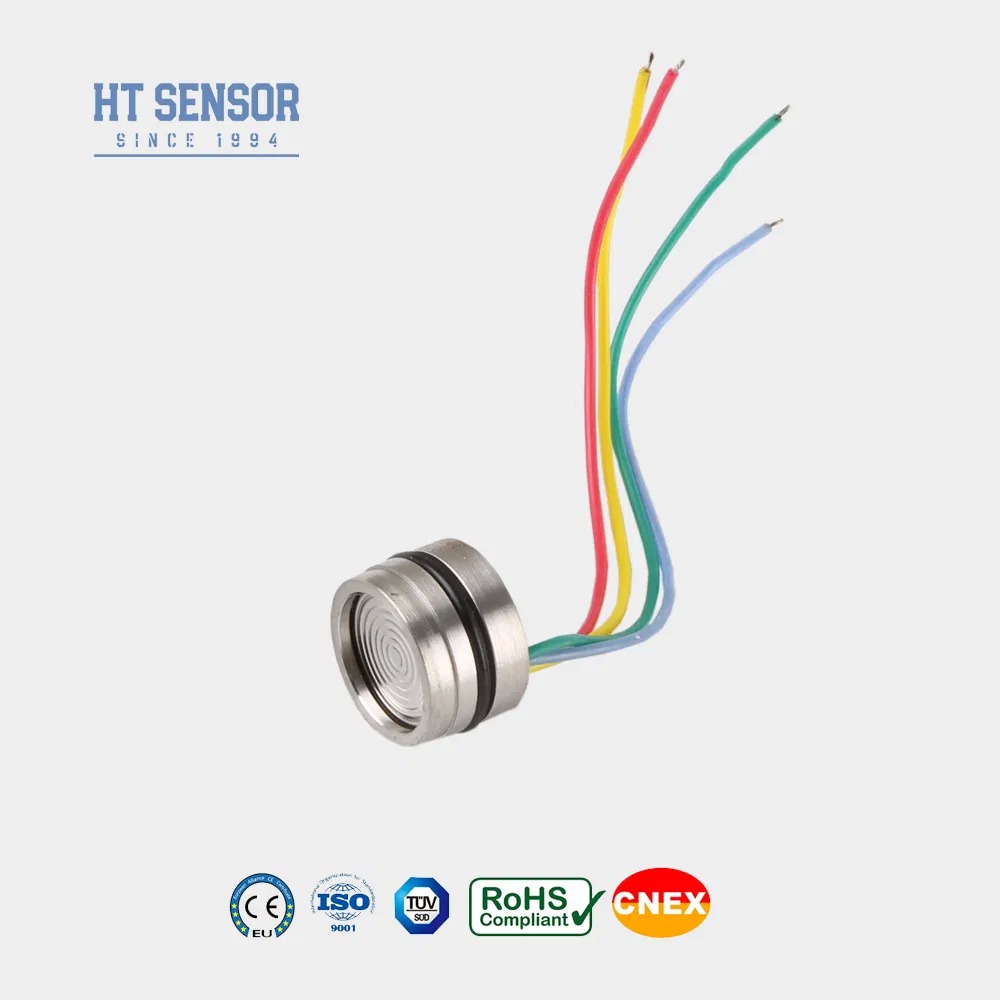

HT19V Absolute gauge piezoresistieve luchtgasdruksensor
Product Details
| Model-NR.: | HT19V | Voor: | Diffuse siliciumdrukzender |
|---|---|---|---|
| Type uitgangssignaal: | Analoogtype | productieproces: | Integratie |
| Materiaal: | Roestvrij staal | Threadtype: | Nee |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| IP-beoordeling: | IP65 | Aangepast: | Aangepast |
| Stroom: | 10VDC | Uitvoer: | 10mv/v |
| Dia: | 19 mm | Hoog: | OEM |
| Transportpakket: | karton | Specificatie: | Aangepast |
| Handelsmerk: | HT-sensor | Oorsprong: | China |
| HS-code: | 9026209090 | Productiecapaciteit: | 50000 stuks/jaar |
| Markeren |
met een diameter van niet meer dan 20 mm,Absolute gassensor,HT19V drukzender sensor |
||
Product Description
Inleiding:
HT19V is een siliconen piezoresistieve druksensor met een kern van zeer stabielegediffundeerd silicium element. De verschildruk van het gemeten medium wordtovergebracht naar het siliconen diafragma via een 316L isolatiediafragma enverzegelde siliconenolie. Het maakt gebruik van het piezoresistieve effect van gediffundeerd silicium omde druk van vloeistoffen en gassen te meten. De HT26V druksensor is uitgerust met eenO-ring voor drukafdichting, waardoor deze gemakkelijk te installeren is.
Productkenmerken:Uitgangsimpedantie: 2,5KΩ~6KΩ
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Toepassingen:
- Gebruikt in de marine- en luchtvaartindustrieGeschikt voor hydraulische en pneumatische besturingssystemen
- Gebruikt in procesbesturingstoepassingen
- Elektrische prestaties:
- Voeding: 10VDC
- Elektrische aansluiting: 100 mm hogetemperatuurdraad, lintkabel en
- pin connectoren.
- Prestatieparameters:Gauge (G)
| 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||||
| Absoluut (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | Verzegeld (S) | |||
| 3500KPaS, 7MPaS, 10MPaS | |||||
| Typ | Max | ||||
| Non-lineariteit | ±0,15 | ||||
| ±0,350±2 | Herhaalbaarheid | 0~50 | |||
| 0,1 | Nulpuntsverschuiving Uitgang | 0~50 | |||
| 0,1%F.S | Nulpuntsverschuiving Uitgang | 0~50 | |||
| 0±250±2 | Volledige schaal Uitgang | ±1 | |||
| 50±150±2 | ≥35kPa | ≥35kPa | 100±1 | ±1 | |
| Bedrijfstemperatuur | Nulpuntsverschuiving Temp. Drift | ≤20KPa | ±1 | ||
| ±2,5 | ≥35kPa | ≥35kPa | ±0,8 | 0~50 | |
| Bedrijfstemperatuur | Gecompenseerde Temp. | ≤20KPa | 0~50 | ||
| ±2 | ≥35kPa | ≥35kPa | ±0,8 | 0~50 | |
| Bedrijfstemperatuur | Gecompenseerde Temp. | ≤20KPa | 0~50 | ||
| °C | ≥35kPa | 0~70 | |||
| Bedrijfstemperatuur | -20~80 | ||||
| Opslagtemperatuur | -40~125 | ||||
| Toelaatbare overbelasting | 3 keer de volledige schaal | ||||
| Barstdruk | 5X de volledige schaal | ||||
| Lange termijn stabiliteit | 0,2 % | ||||
| F.S/Jaar | Diafragma Materiaal | ||||
| Isolatieweerstand | ≥200MΩ 100VDC | ||||
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | ||||
| Schok | 100g, 11ms | ||||
| Reactietijd | ≤1ms | ||||
| O-ring Afdichting | Nitrile rubber of Fluoro rubber | ||||
| Vulmedium | Siliconenolie | ||||
| Gewicht | ~25g | ||||
| De parameters worden getest onder de volgende omstandigheden: Constante spanning van 10V en omgevingstemperatuur van 25°C | |||||
| Elektrische aansluiting en compensatie | |||||
1. Let bij de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om de
| vereiste luchtdichtheid te bereiken |
|
| 2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen. |
4. Vermijd het indrukken van het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern door diafragmadeformatie of perforatie te voorkomen.
5. Houd de drukaansluiting van de gauge-drukker open voor de atmosfeer en voorkom de toegang van water, waterdamp of corrosieve media in de negatieve drukkamer van de kern.
6. Als er wijzigingen zijn in de pin-aansluitingen, volg dan het label op de daadwerkelijke kern ter referentie.
FQA
A: 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.
A: 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.
A: 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.
| 6.Q: Wat is de garantie van uw producten? En after-sales service? |
