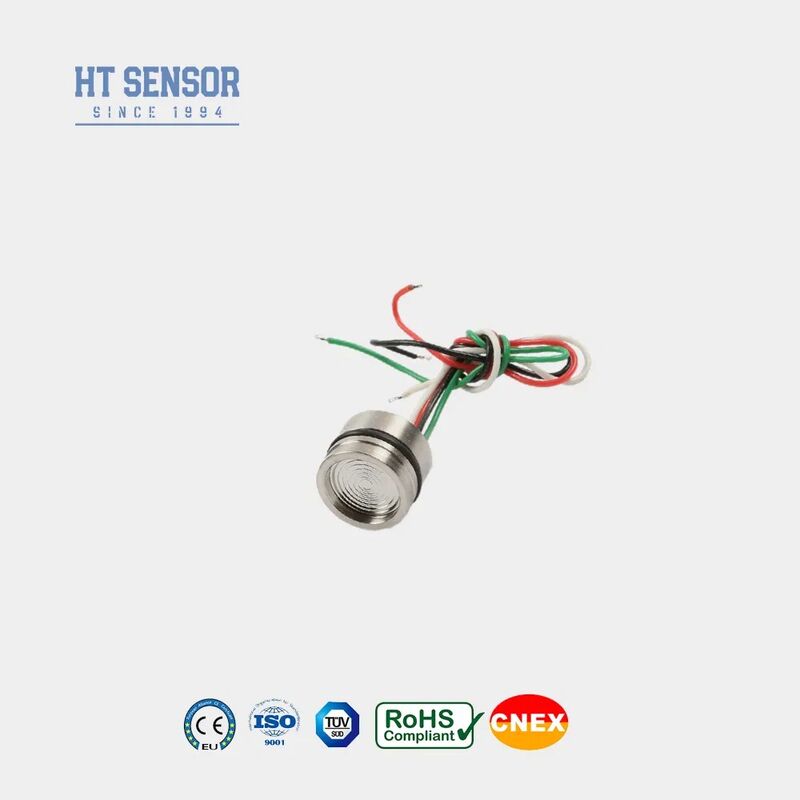

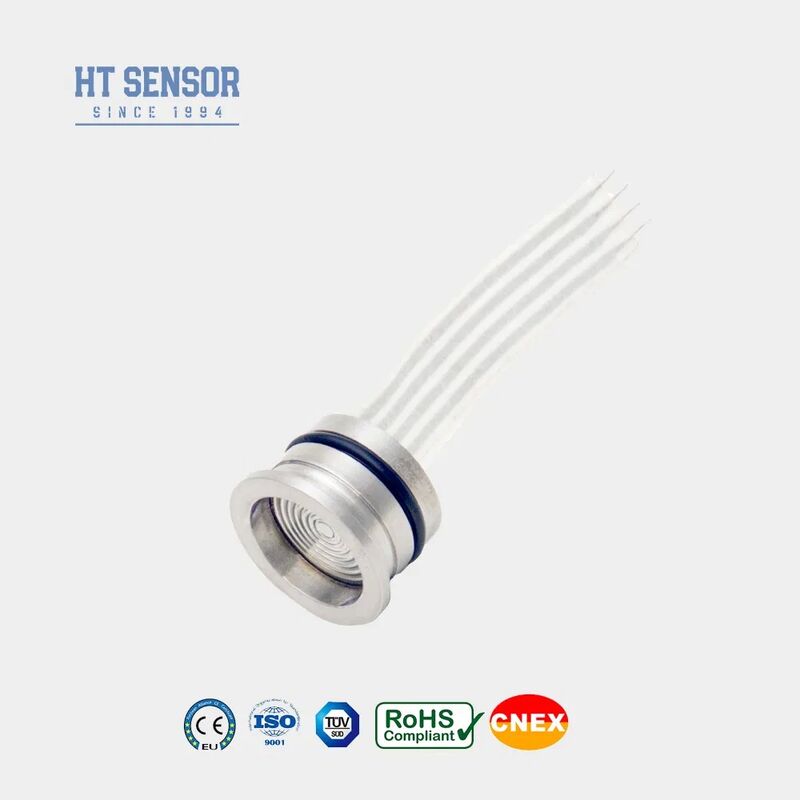

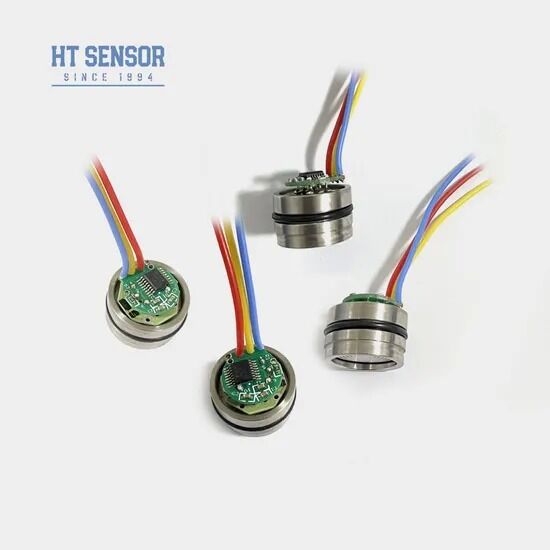

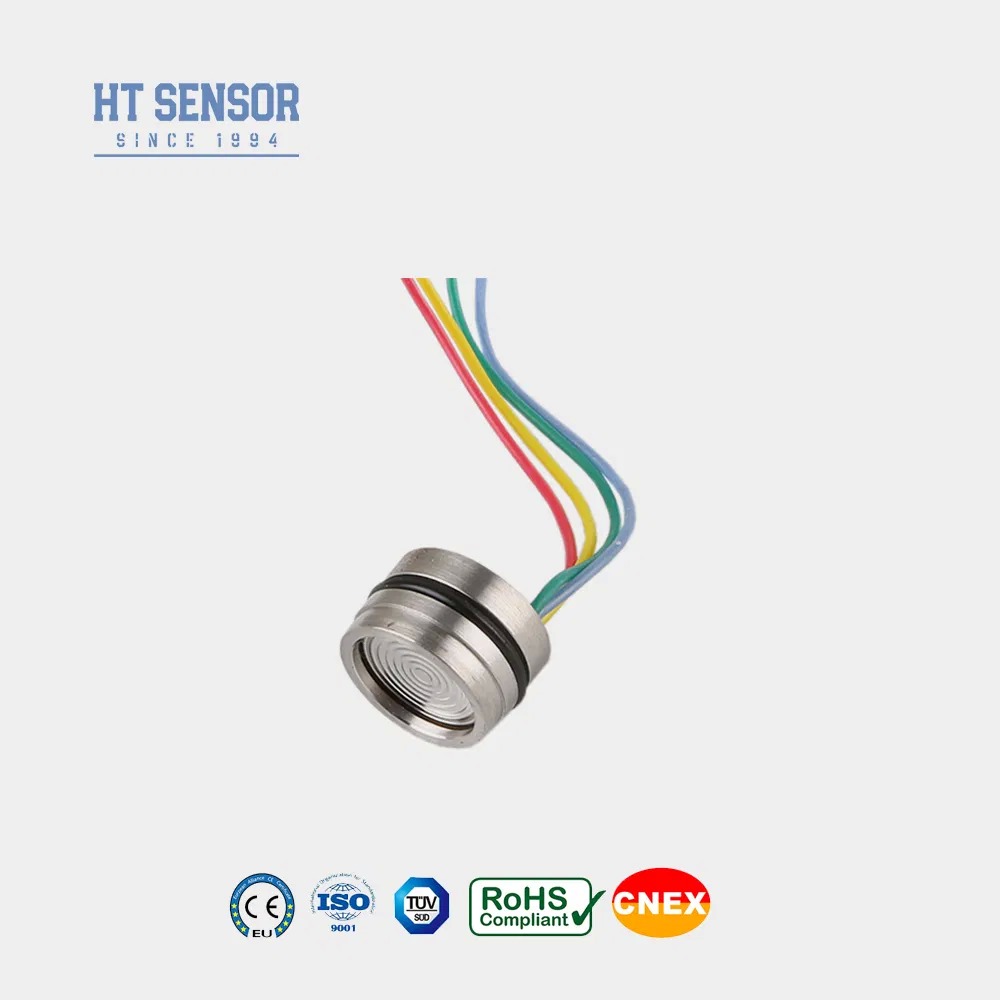

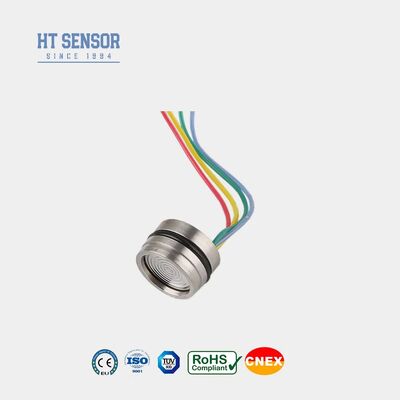

HT19V Druksensoren voor perslucht- en gasdrukomvormers
Product Details
| Model-NR.: | HT19V | Voor: | Diffuse siliciumdrukzender |
|---|---|---|---|
| Type uitgangssignaal: | Analoogtype | productieproces: | Integratie |
| Materiaal: | Roestvrij staal | Threadtype: | Nee |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| IP-beoordeling: | IP65 | Aangepast: | Aangepast |
| Stroom: | 10VDC | Uitvoer: | 10mv/v |
| Dia: | 19 mm | Hoog: | OEM |
| Transportpakket: | karton | Specificatie: | Aangepast |
| Handelsmerk: | HT-sensor | Oorsprong: | China |
| HS-code: | 9026209090 | Productiecapaciteit: | 50000 stuks/jaar |
| Markeren |
HT19V persluchtdruksensor,gasdrukomvormer met garantie,Sensor voor industriële druktransmitters |
||
Product Description
Inleiding:
HT19V is een silicium piezoresistieve druksensor met een kern van zeer stabielehet diffuse silicium element. De verschil drukt van het gemeten medium ismet een vermogen van meer dan 50 W,Het maakt gebruik van het piezoresistieve effect van diffusief silicium omDe HT26V-druksensor is uitgerust metO-ring voor drukverzegeling, makkelijk te installeren.
Productkenmerken:
- Standaardspanningsvoorziening en standaardsignalen
- Hoge betrouwbaarheid en uitstekende stabiliteit
- De... Hoogte is 7mm, verschillende structuren kunnen worden aangepast
- Gebruikt op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie.
- Gebruikt in de maritieme en luchtvaartindustrie
- geschikt voor hydraulische en pneumatische besturingssystemen
- Gebruikt in toepassingen voor procescontrole
- Stroomvoorziening: 10VDC
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuurdraad, lintkabel en Pinnenaansluitingen.
| Prestatieparameters: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. | |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | 3 keer de volledige schaal | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 25 g | ||||
| De parameters worden getest onder de volgende omstandigheden: constante spanning van 10V en omgevingstemperatuur van 25oC | |||||
| Elektrische aansluiting en compensatie |
|
| Besteltips |
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
