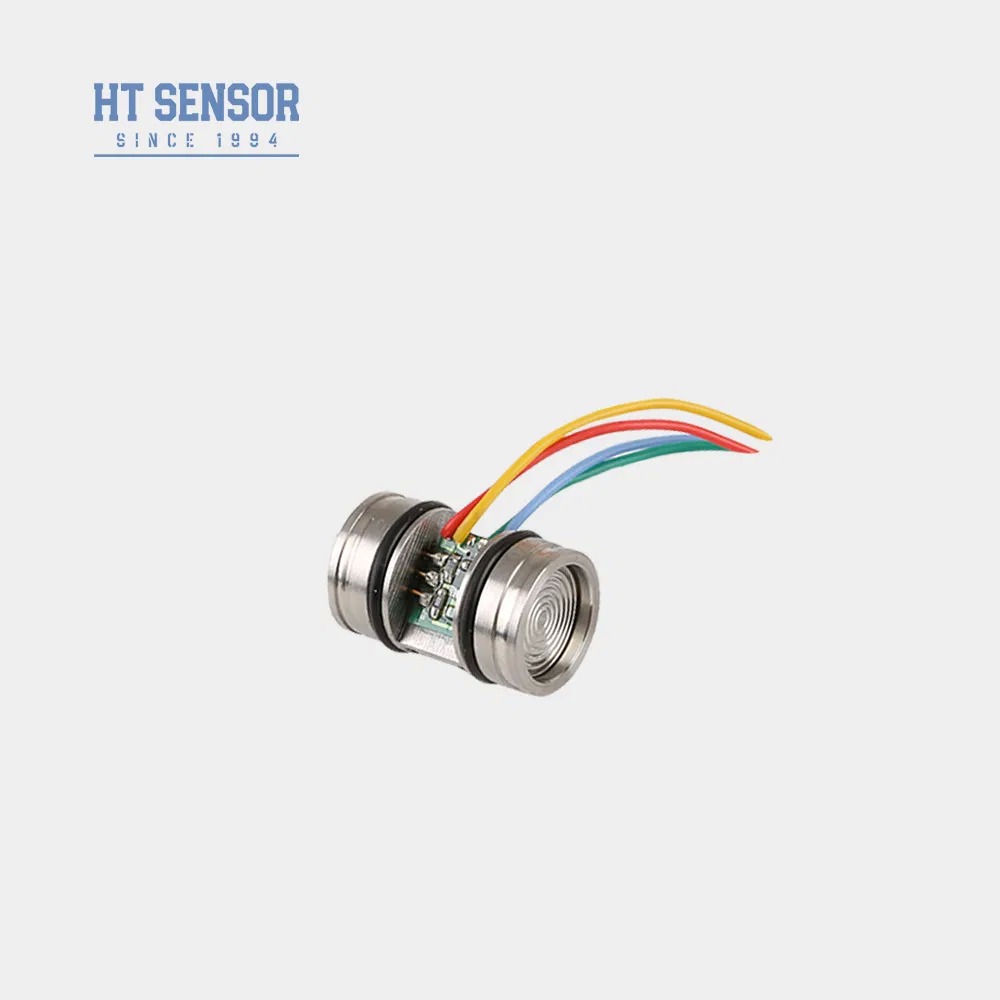

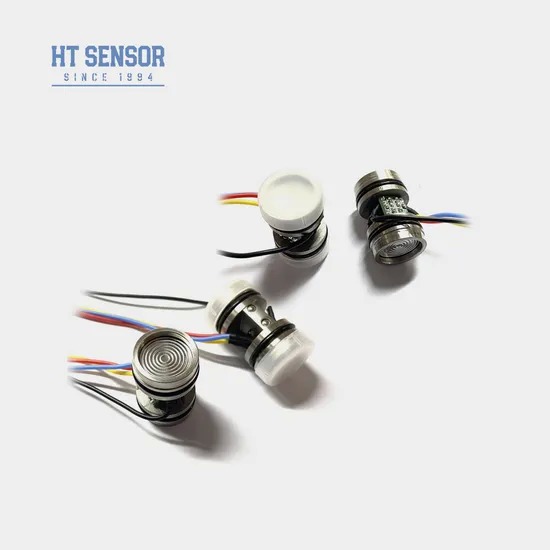

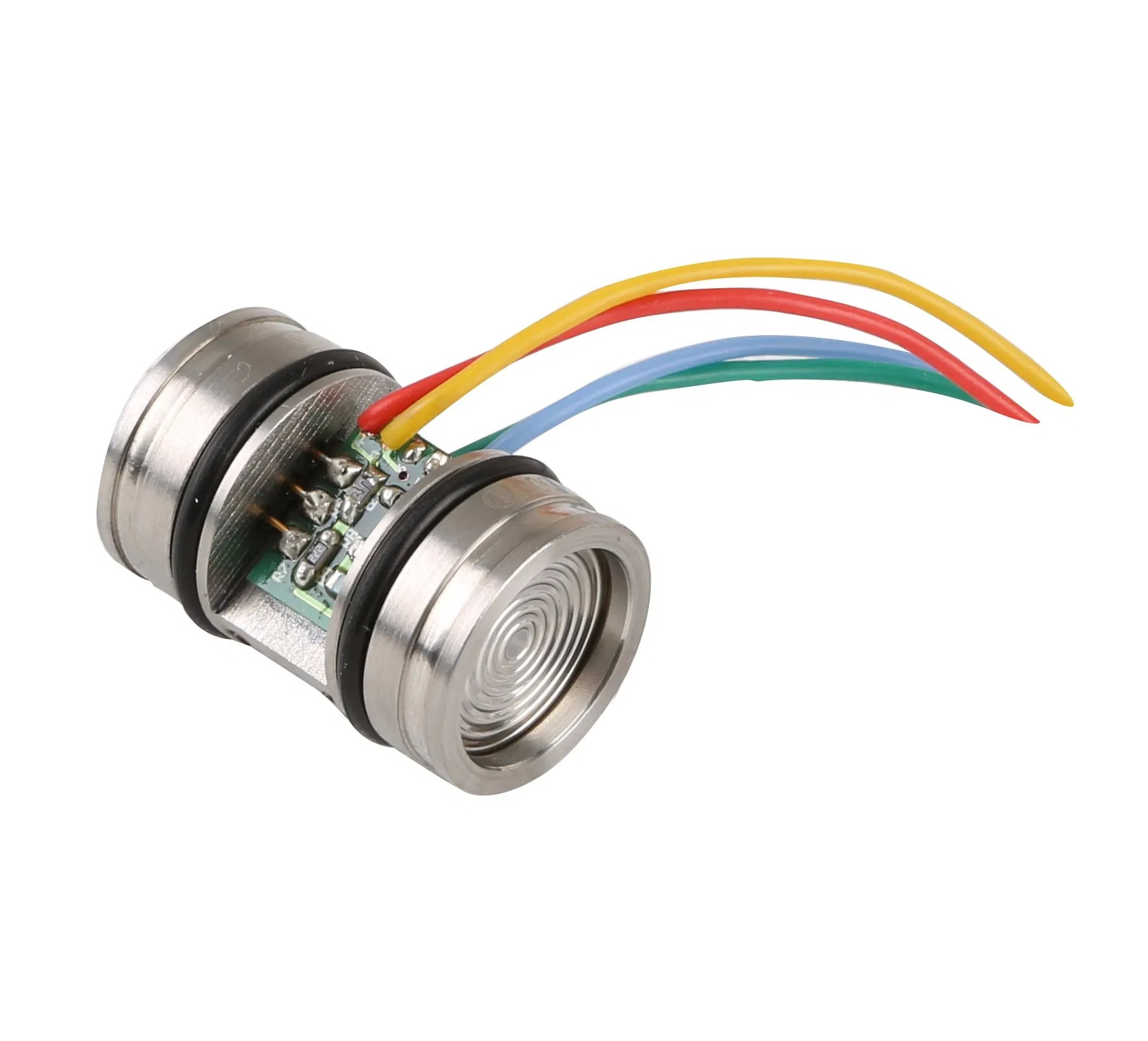

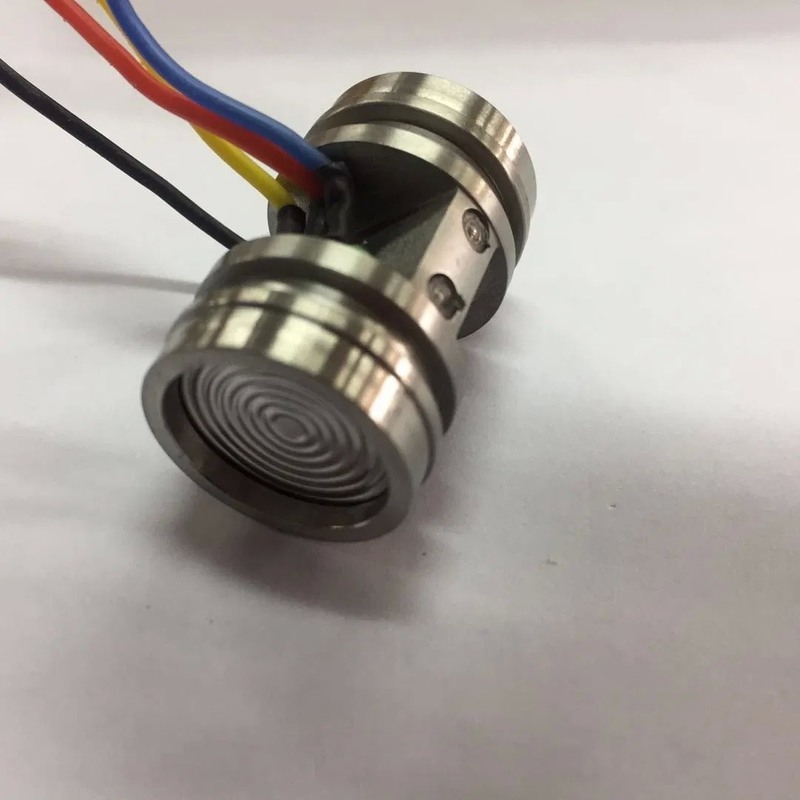

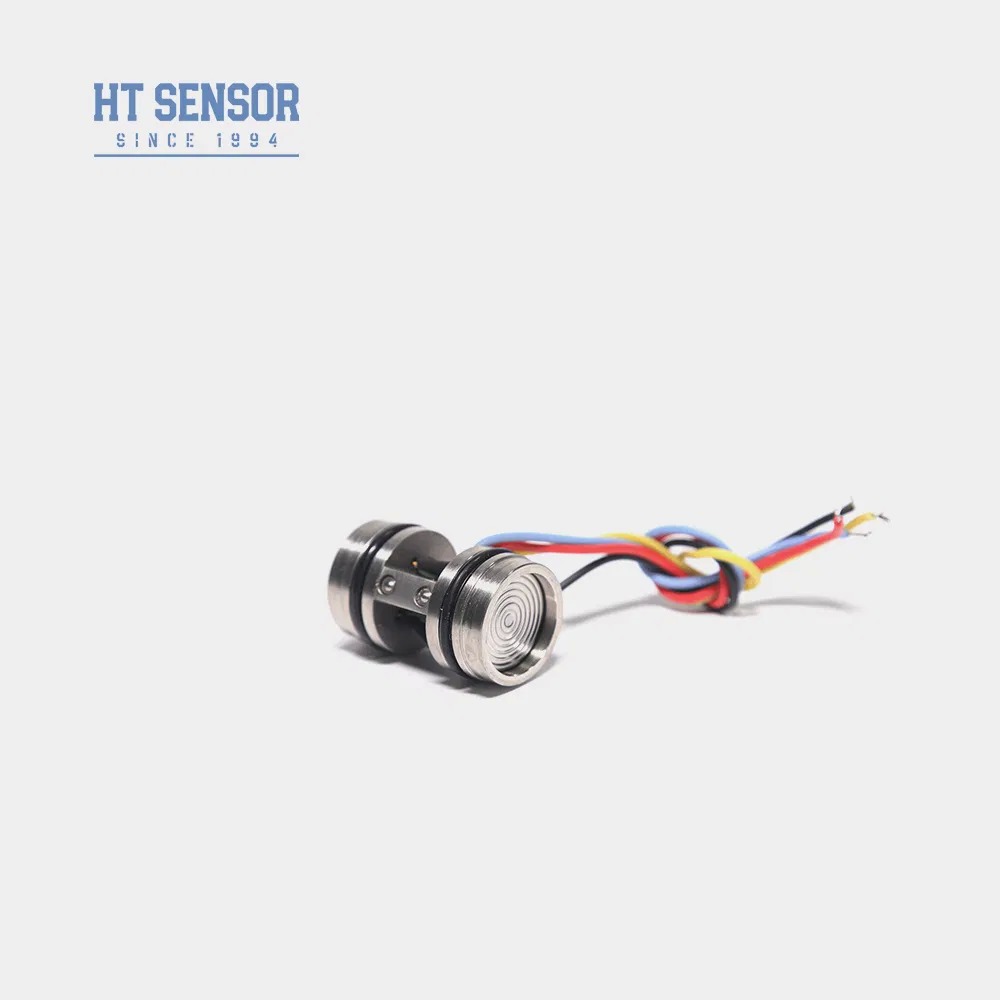

Baoji Hengtong Ht20V differentiële piëzoresistieve gediffundeerde silicium druksensor
Product Details
| Modelnr.: | HT20V | Voor: | Diffuse siliciumdrukzender |
|---|---|---|---|
| Type uitgangssignaal: | Analoogtype | Productieproces: | Integratie |
| Materiaal: | Roestvrij staal | Threadtype: | Nee |
| Draadtype: | Vier-draad | Het meetmedium: | Gas en vloeistof |
| IP-beoordeling: | IP65 | Aangepast: | Aangepast |
| Stroom: | 5-10VDC | Uitvoer: | mV |
| Druktype: | Differentiële druk | Lengte: | 29.6mm |
| Transportpakket: | karton | Specificatie: | 29.5mm |
| Handelsmerk: | HengTong | Oorsprong: | China |
| Hs-code: | 9026209090 | Productiecapaciteit: | 50000 stuks/jaar |
| Markeren |
HT20V verschildruksensor,piëzoresistieve silicium druksensor,Diffuse siliciumdruksensor |
||
Product Description
Inleiding:
HT20V is een drukdifferentialsensor met een zeer stabiele diffuseIn een duurzame 316L roestvrij staal behuizing,De sensor werkt met uitzonderlijke betrouwbaarheid.door een roestvrijstalen diafragma en een verzegelde silicium olie, waardoor preciezeDe gevoelige chip blijft geïsoleerd vanrechtstreeks contact met het gemeten medium, waardoor een volledig vaste toestand ontstaatHet is een zeer nauwkeurige differentialdrukmeting.Versatile product is geschikt voor diverse toepassingen die betrouwbare ennauwkeurige differentialdrukmeting
Productkenmerken:
- Stabiele en betrouwbare prestaties
- Hoge weerstand tegen statische druk
- Kosteneffectief
- Differentiële drukdetectie
- Drukkalibratietoestellen
- Meting van het vloeistofniveau
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuur draad.
| Prestatieparameters: | ||||
| Meetbereik | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Type | Maximaal | Eenheid | ||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |
| Hysteresis | 0.05 | 0.1 | % F.S. | |
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | |
| ≥ 35 kPa | 0 tot 70 | oC | ||
| Werktemperatuur | -20 tot 80 | oC | ||
| Bergingstemperatuur | -40 tot 125 | oC | ||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa | |||
| De druk van de uitbarsting | 5x de volledige schaal | |||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||
| Materiaal van het diafragma | 316L | |||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||
| Schok | 100 g, 11 ms | |||
| Reactietijd | ≤ 1 ms | |||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||
| Volledig medium | Siliciumolie | |||
| Gewicht | ~ 45 g | |||
| De parameters worden getest onder de volgende omstandigheden: constante spanning van 10V en omgevingstemperatuur van 25oC | ||||
| Ontwerp van de structuur | |
| Afmeting | |
| NotitiesAls de draadkleur verandert, raadpleeg dan het etiket dat aan de sensor is bevestigd voor nauwkeurige informatie. | |
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
