Gedetailleerde informatie

Modelnr.:	BP93420-IIIQT	Het meetmedium:	Vloeistof
Nauwkeurigheidsgraad:	0,5%	Drukbereik:	- 100kpa... 0kpa ~ 35kpa...3.5MPa
IP-beoordeling:	IP65	Aangepast:	Aangepast
Druktype:	Meting van de druk, absolute druk, verzegelde druk	Woningmateriaal:	316L
Beschermingsgraad:	IP65	Frequentierespons:	2.4kHz
Gewicht:	~ 1 kg	Transportpakket:	Standaard exportverpakking met karton
Specificatie:	Siliciumdruksensor	Handelsmerk:	HTsensor
Oorsprong:	Baoji, China	Hs-code:	9026201090
Productiecapaciteit:	2000pcs/maand
Markeren:	druksensor met digitale uitgang , druksensor voor de voedingsmiddelenindustrie , SMART druksensor met garantie

Productomschrijving

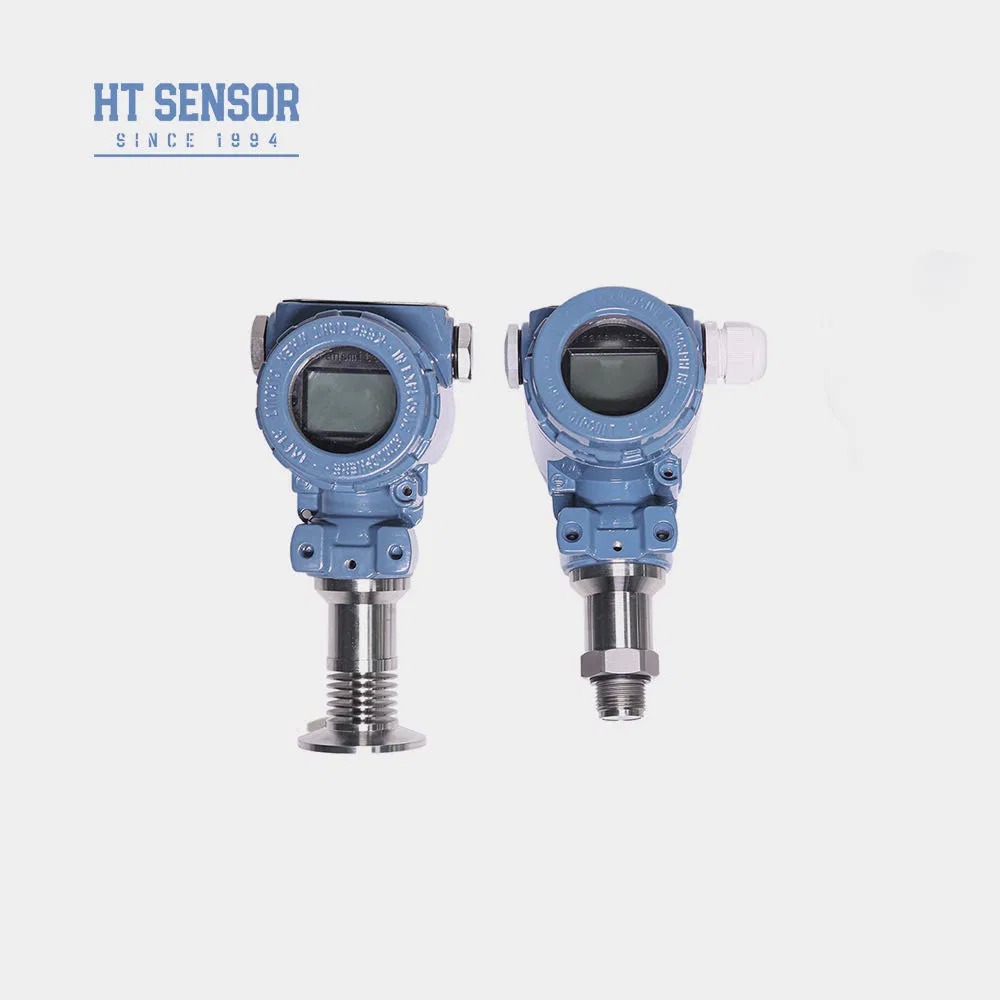

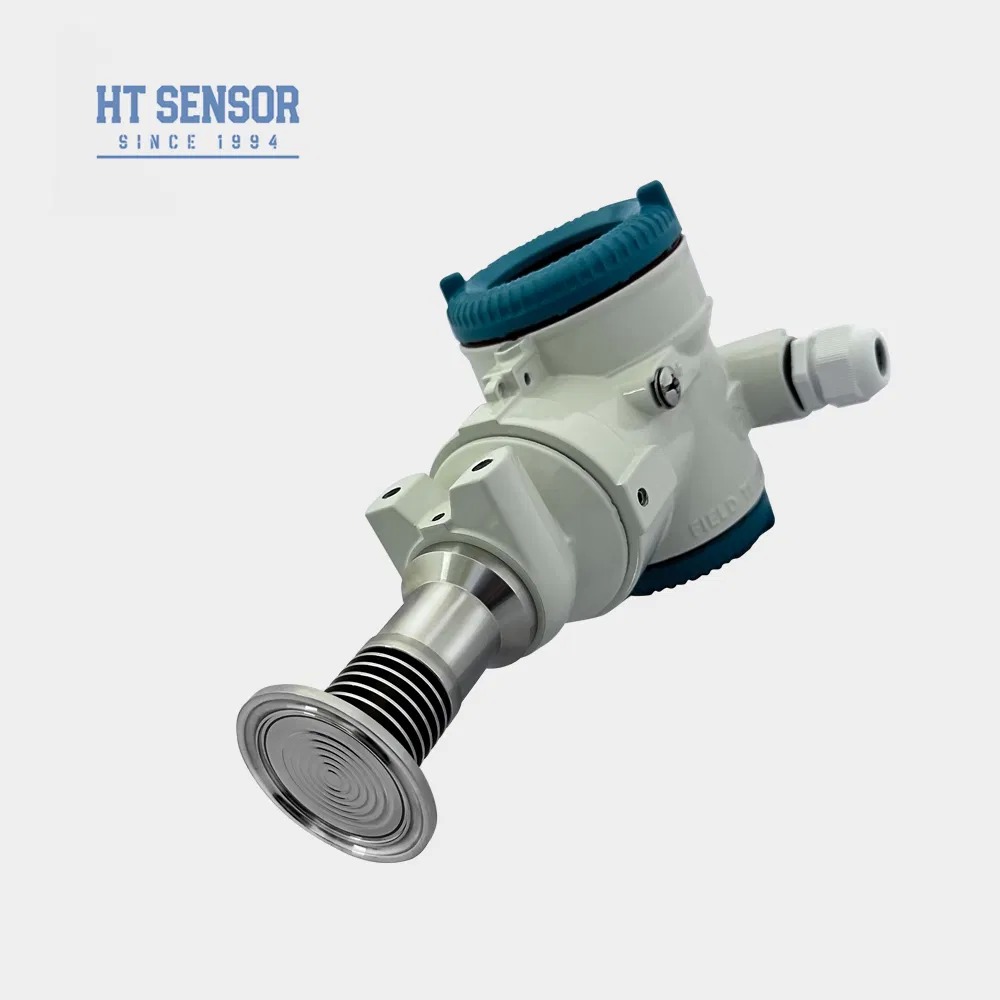

BPHT24-III Druksensor

Inleiding:

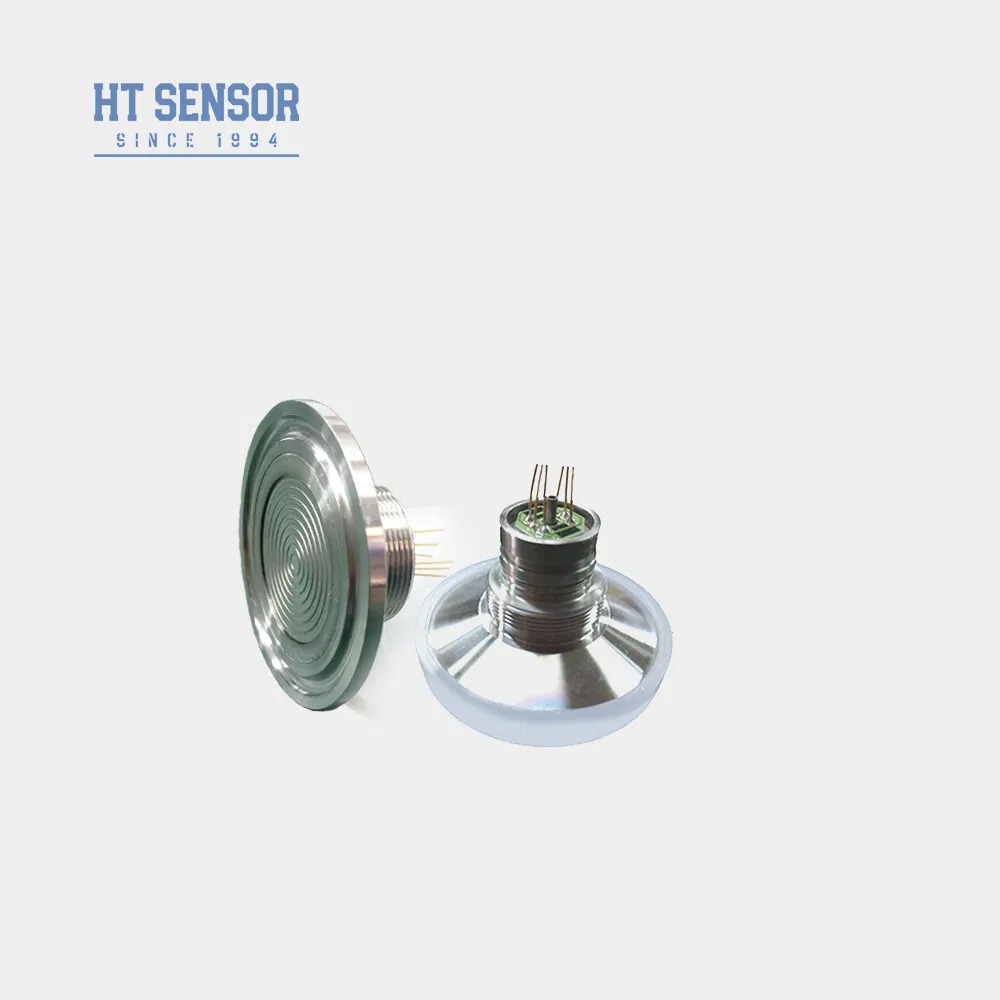

De BPHT24-III druksensor maakt gebruik van de HT-serie siliconen drukweerstand isolatie oliegevulde kern als het signaalmeetelement. Het beschikt over een volledig metalen spoelmembraan en directe lassen met de procesaansluiting, wat zorgt voor precieze verbindingen tussen de procesaansluiting en het meet membraan. Het gehele product is onderworpen aan strenge tests die stabiele en betrouwbare prestaties garanderen en effectief het probleem van verstopping van de drukgaten voorkomen, veroorzaakt door kristalliserende media.

Productkenmerken:
1. Breed meetbereik, verschillende opties voor drukaansluitingen
2. Diverse opties voor uitgangssignalen
3. Instelbare nul- en volle schaal
4. Hoge nauwkeurigheid, meerdere steriele procesaansluitingen

Toepassingen:
1. Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
2. Medische, biofarmaceutische en voedselhygiëne-industrieën voor steriele verwerking
3. Gebruikt in de papier- en chemische industrie, evenals voor niveaumetingen in afvalwater en drukmetingen in drankblikjes. Geschikt voor hydraulische en pneumatische besturingssystemen

Prestatieparameters
Meetbereik	-100kPa…0kPa ~ 35kPa…3.5MPa
Druktype	Relatieve druk, Absolute druk, Afgedichte druk
Overbelasting	≤ 1,5 keer het nominale bereik
Nauwkeurigheid @ 25ºC	±0,25% (Typisch) ±0,5% (Maximaal)
Herhaalbaarheid	≤0,1%FS
Hysteresis	≤0,1%FS
Langetermijnstabiliteit	±0,1%FS/Jaar (Typisch) ±0,2%FS/Jaar (Maximaal)
Nulpunt temperatuurdrift	±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa)
Volle schaal temperatuurdrift	±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa)
Frequentierespons	2,4Khz
Compensatietemperatuur	0-70ºC(≤10mpa, aanpasbaar)
Bedrijfstemperatuur	-20ºC~80ºC
Opslagtemperatuur	-40ºC~120ºC
Trilling	10g,55Hz ~ 2kHz
Behuizingsmateriaal	304,316L
Membraanmateriaal	316L
Isolatieweerstand	100MΩ 100VDC
Explosiebeveiligingsclassificatie	Ex db IIC T6 Gb
Beschermingsgraad	IP65
O-ring afdichting	Fluorgummi
Gewicht	~0,3kg

Uitgangssignaal	Voedingsspanning	Uitgangstype
4~20mA	12~30VDC	2/3/4 draads
0~10/20mA		3 draads
0/1~5V
0/1~10V
0,5~4,5V	5VDC
RS485 Communicatieprotocol	3,6~30V / Batterij	4 draads

Besteltips

1. Zorg er bij het selecteren van het product voor dat het te meten medium compatibel is met de contactdelen van het product.
2. Houd er bij het plaatsen van een bestelling rekening mee dat explosieveilige producten geen digitale displaykoppen bevatten.
3. Bij het bestellen van zenders met een LCD- of LED-displaykop mag de voeding voor de zender niet lager zijn dan 20VDC.
4. Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers ter plaatse bliksembeveiligingsapparaten installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de Fluorgummi O-ring is -20ºC tot 250ºC. Wanneer de bedrijfstemperatuur van het product lager is dan -20ºC, is het noodzakelijk om een EPDM O-ring afdichting te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal. Als u een ander kabelmateriaal wenst, vermeld dit dan in de bestelling.
7. Voor speciale vereisten zoals sterke trillingen, momentane impactkracht, sterke elektromagnetische of radiofrequentie-interferentie, informeer ons bedrijf en specificeer deze in de bestelling.

Bestelgids
BP93420XX	Druksensor
	Code	Overzicht Constructie
	IB	Algemene Druksensor			IX	Druksensor met Display
	IE	Schokbestendige Luchtvaart Druksensor			IIC/III	Industriële Algemene/Druksensor met Display
	IF	Vochtbestendige Druksensor			IIE/IIIE	Algemene/Druksensor met Display
	IN	Airconditioning Specifieke Druksensor
	IC	Hoge Temperatuur Druksensor
	IQ/IQT	Groot Membraan / Hoge Temperatuur Druksensor
		Meetbereik	-100kPa…0kPa ~ 35kPa…3.5MPa
		(0-X)Kpa of MPa	X: Geeft het Werkelijke Meetbereik aan
			Code	Voeding
			D1	24VDC
			D2	5VDC
			D3	Anders
				Code	Uitgangssignaal
				S1	4~20mADC	S5	0~20mADC
				S2	1~5VDC	S6	0~10VDC
				S3	0~5VDC	S7	0,5~4,5VDC
				S4	0~10mADC
					Code	Drukaansluiting
					J1	M20×1.5
					J2	G1/2
					J3	G1/4
					J4	7/16-20UNF
					J5	Anders
						Code	Elektrische Aansluiting
						B1	Hirschmann
						B2	PG7 Stekker
						B3	Afgedichte Kabeluitgang
						B4	2088 Industriële Behuizing
						B5	2088 Industriële Behuizing met Display
						B6	Anders
							Code	Druktype
							G	Relatieve Druk
							A	Absolute Druk
							S	Afgedichte Referentiedruk

FAQ:
1. V: Wat zijn de kenmerken van uw druksensorzenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-service
3. V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensorzenders per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen.
4. V: Wat is de typische levertijd?
A: 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.
5. V: Hoe worden de producten geprijsd? Kortingen?
A: Concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partners.
6. V: Wat is de garantie van uw producten? En after-sales service?
A: Onze garantietermijn is 24 maanden na verzending, en onze after-sales reageert met uw vragen binnen 24 uur, instructie op afstand via pc-netwerk is altijd beschikbaar.

Certificering:	CE, RoHS

Min. bestelaantal:	1 stuk
Prijs:	US $55-60 / Piece
