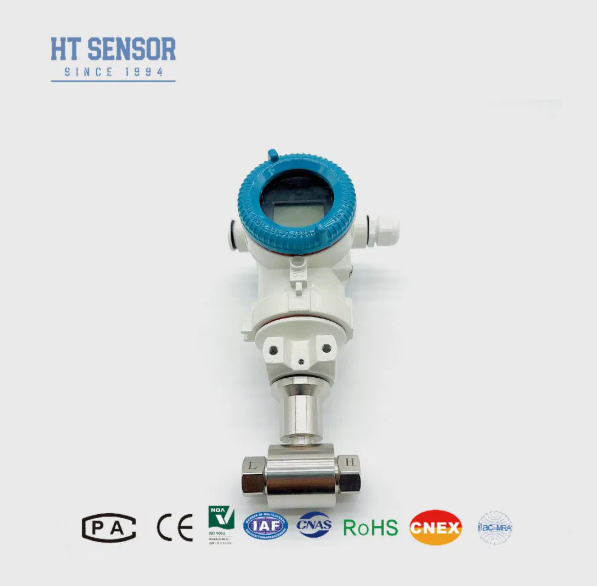

Digitale LCD-differentiële drukzender met Wheatstone-brug voor industriële toepassingen
Product Details
| Ontwerp: | Accepteer aangepast | Verbinding: | M12*1 |
|---|---|---|---|
| Olie gevuld: | Siliciumolie | Productsleutelwoorden: | automatische luchtdruksensoren |
| Draadtype: | Vier-draad | Structuurtype: | Diffuse siliciumdrukzender |
| Zegel: | EPDM, FPM, FKM | Levering: | 1,5 ma |
| Procesverbinding: | 1/2" NPT mannelijk | ||
| Markeren |
Aluminiumlegeringsdifferentiële drukzender,Digitale LCD-druksensor-zender,Wheatstone Bridge Diffused Silicon Pressure Transmitter |
||
Product Description
Liquid Pressure Difference druk sensor Transmitter
BP93420DII Differentiële drukzender
De BP93420DII differentialdrukzender maakt gebruik van een piezoresistieve diffuse silicium sensor.het signaal van de Wheatstone brug behoudt een uitstekende lineariteit met het drukverschil, waardoor nauwkeurige differentialdrukmetingen mogelijk zijn. Ideaal voor het meten van de differentialdruk van gassen en vloeistoffen in de aardolie-, chemische, energie- en hydrologische industrie.
- Constructie van roestvrij staal voor compact ontwerp en gemakkelijke installatie
- Strenge temperatuurscompensatie en verouderingsscreening zorgen voor een stabiele en betrouwbare prestaties
- Flexible elektrische interfaces: aansluiting of directe bedrading
- Differentiële drukmeting voor gassen en vloeistoffen in petroleum-, chemische, elektriciteits- en hydrologische leidingen
- Bewaking van industriële processen in aardolie, chemie, metallurgie, elektriciteitsopwekking en hydrologie
- Bepaling van de druk in de pijpleiding en in de ovenkamer
| Meetbereik | 0-10KPa...~2MPa |
|---|---|
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC, -10-70oC |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40 °C tot 100 °C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad | |
| 0/1 tot en met 5 V 0.5 tot en met 4,5 V |
5VDC |
- Zorg voor de compatibiliteit van het gemeten medium met de contactonderdelen van het product
- Installeer een drie-klepcollector tussen meetpunt en zender voor een betrouwbare werking
- Positiedrukinterfaces horizontaal tijdens de installatie om de impact op de locatie te minimaliseren
- Specificeer bij de bestelling bijzondere eisen (trillingen, schokken, EMI/RFI)
| BP93420XX | Druktransmitter |
|---|---|
| Code | Ontwerp van de structuur |
| DII | Differentiële druktransmitter |
| Meetbereik | 0-10KPa...~2MPa |
| Code | Stroomvoorziening |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | andere |
| Code | Uitgangssignaal |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1 ~ 5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| Code | Drukverbinding |
| J1 | M20×1,5 Man |
| J2 | G1/2 Man |
| J3 | G1/4 Man |
| J4 | 1/2 NPT Man |
| J5 | andere |
| Code | Elektrische aansluiting |
| B1 | Hirschmann |
| B2 | PG7 Plug |
| B3 | Afgesloten kabeluitgang |
| B4 | andere |
| Code | Druktype |
| D | Differentiële druk |
