Gedetailleerde informatie

Model nr.:	BP93420-IB	Het meetmedium:	Vloeistof
Nauwkeurigheidsgraad:	0.5g	Drukbereik:	0kpa~10kpa...100MPa
IP -beoordeling:	IP65	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Woningmateriaal:	316L	Langetermijnstabiliteit:	+-0,2% F.S./Jaar ((Type.)
Diafragma -materiaal:	316L	Bedrijfstemperatuur:	-20ºC ~ 80ºC
Opslagtemperatuur:	-40ºC ~ 120ºC	Uitgangssignaal:	4 ~ 20 mA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4.5V
Voedingsspanning:	12 ~ 30VDC, 5VDC	Gewicht:	~ 0,15 kg
Isolatieweerstand:	100MΩ 100VDC
Markeren:	4-20mA druksensor IP65 , industriële druksensor met een nauwkeurigheid van 0 , 5 G

Productomschrijving

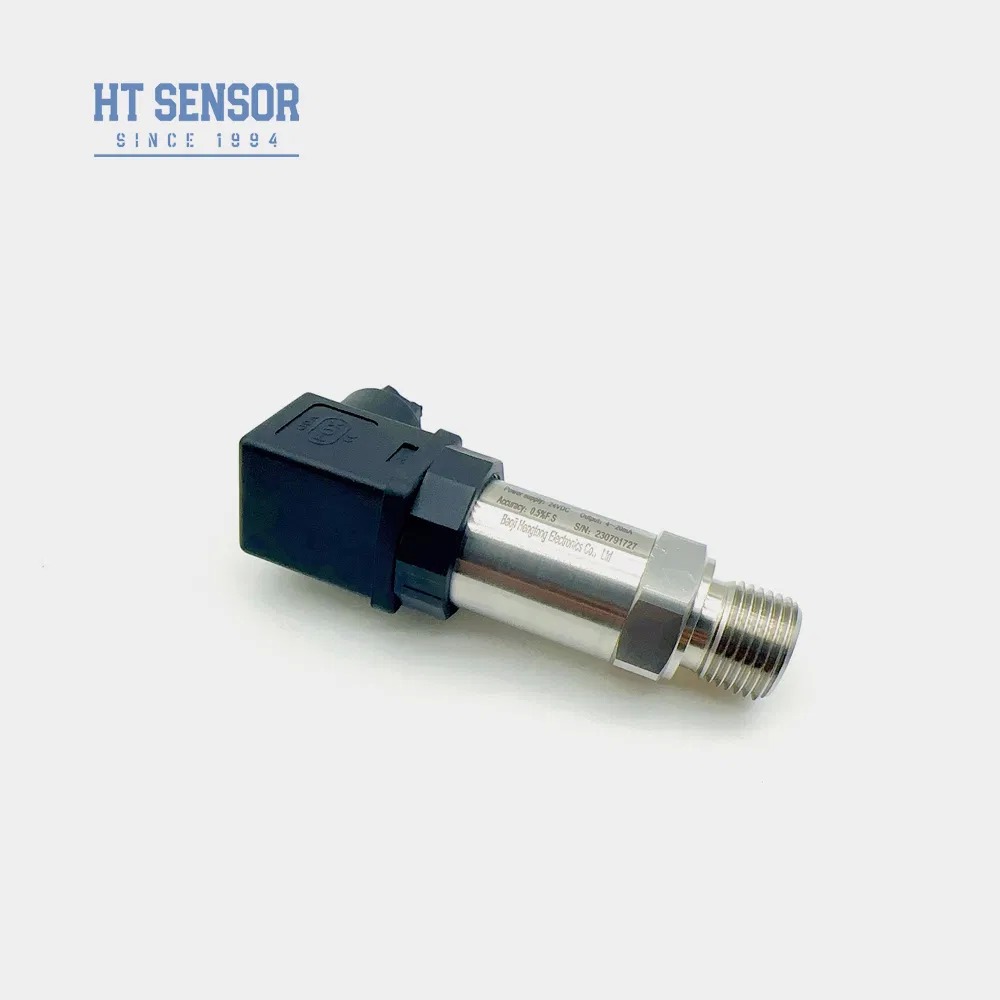

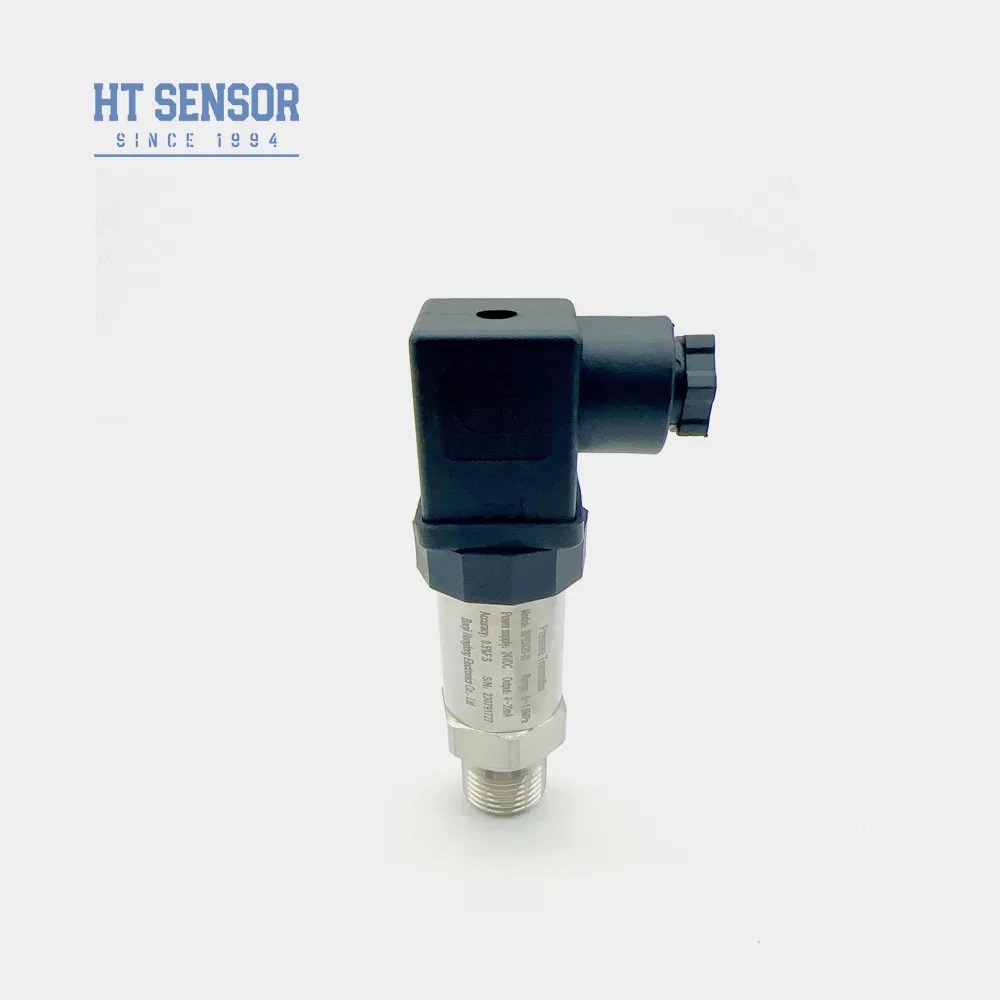

BP93420IB Druktransmitter

Inleiding

De BP93420IB-drukzender maakt gebruik van de met olie gevulde kern van de HT-serie diffusiesiesiliciumisolatie als signaalmetingselement.Het signaalverwerkingscircuit is ingebouwd in een behuizing van roestvrij staal, waarbij sensorsignalen worden omgezet in standaard uitgangssignalen.

Productkenmerken

Een breed meetbereik met een constructie in roestvrij staal en meerdere drukinterfaces
Compact, lichtgewicht ontwerp voor gemakkelijke integratie
Verstelbare nul- en volle-schaalinstellingen
Meting met hoge precisie met volledig roestvrij stalen structuur

Toepassingen

Drukmeting van niet-corrosieve gassen en vloeistoffen (316L compatibel roestvrij staal)
Toepassingen in de maritieme en luchtvaartindustrie
Industriële processen, met inbegrip van aardolie, chemie, metallurgie, energieopwekking en hydrologie
Hydraulische en pneumatische besturingssystemen

Prestatieparameters

Parameter	Specificatie
Meetbereik	- 100kPa... 0kPa ~ 10kPa... 100MPa
Druktype	Meting van de druk, absolute druk, verzegelde druk
Overbelasting	≤ 1,5 keer het nominale bereik
Precisiteit @ 25oC	±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid	00,1% FS
Hysteresis	00,1% FS
Langetermijnstabiliteit	± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt	± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa)
Temperatuurverschuiving op volle schaal	± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa)
Compensatietemperatuur	0-70oC ((≤10MPa, aanpasbaar)
Werktemperatuur	-20 °C tot 80 °C
Bergingstemperatuur	-40°C tot 120°C
Vibratie	10 g, 55 Hz ~ 2 kHz
Huismateriaal	304, 316L
Materiaal van het diafragma	316L
Isolatieweerstand	100MΩ 100VDC
Explosiebestendige classificatie	Ex db IIC T6 Gb
Beschermingscategorie	IP65
O-ring zegel	Fluorrubber
Gewicht	~ 0,15 kg

Specificaties voor uitgangssignalen

Uitgangssignaal	Voedingsspanning	Uitvoertype
4 tot en met 20 mA	12~30VDC	2/3/4 draad
0~10/20mA		3 draad
0/1 tot en met 5 V	5VDC
0/1 ~ 10V
0.5 tot en met 4,5 V

Informatie over bestellingen

Tips voor het bestellen

Zorg voor een matige compatibiliteit met productcontactonderdelen
Explosiebestendige modellen met uitzondering van digitale schermkoppen
Voor zenders met LCD/LED-schermen, stroomvoorziening ≥20VDC vereist
Installeer bliksembeschermingsapparatuur en zorg voor een goede aarding
O-ring van fluorrubber met een temperatuur van -20 °C tot 250 °C (EPDM onder -20 °C vereist)
Standaardkabel: 1,5 m polyethyleen (bij bestelling alternatieven vermelden)
Informeer vooraf over de bijzondere vereisten (trillingen, EMI/RFI, enz.)

Bestelgids

Code	Ontwerp van de structuur
IB	Algemene druktransmitter
IX	Toon druktransmitter
IE	Schokbestendige luchtvaartdrukzender
IIC/III	Algemene industriële/displaydruktransmitter
Indien	Vochtdichte drukzender
IIE/IIIE	Algemene/displaydruktransmitter
IN	Airconditioning speciale drukzender
IC	Hoogtemperatuurdruktransmitter
IQ1/IQ2	Grote diafragma/hoge-temperatuurdrukzender

Vaak gestelde vragen

V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Hoge precisie, duurzaamheid en uitstekende prestaties.

V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.

V: Wat is uw productiecapaciteit?

A: Onze installaties produceren tot 30.000 eenheden per maand.

V: Wat is de typische levertijd?

A: 5-8 werkdagen voor standaardmodellen; op maat gemaakte producten kunnen verschillen.

V: Hoe worden de producten geprijsd?

A: Concurrerende prijzen met bulkbestelling en korting op langetermijnpartners.

V: Wat is de garantie en de dienst na verkoop?

A: 24 maanden garantie met 24 uur reactietijd.
