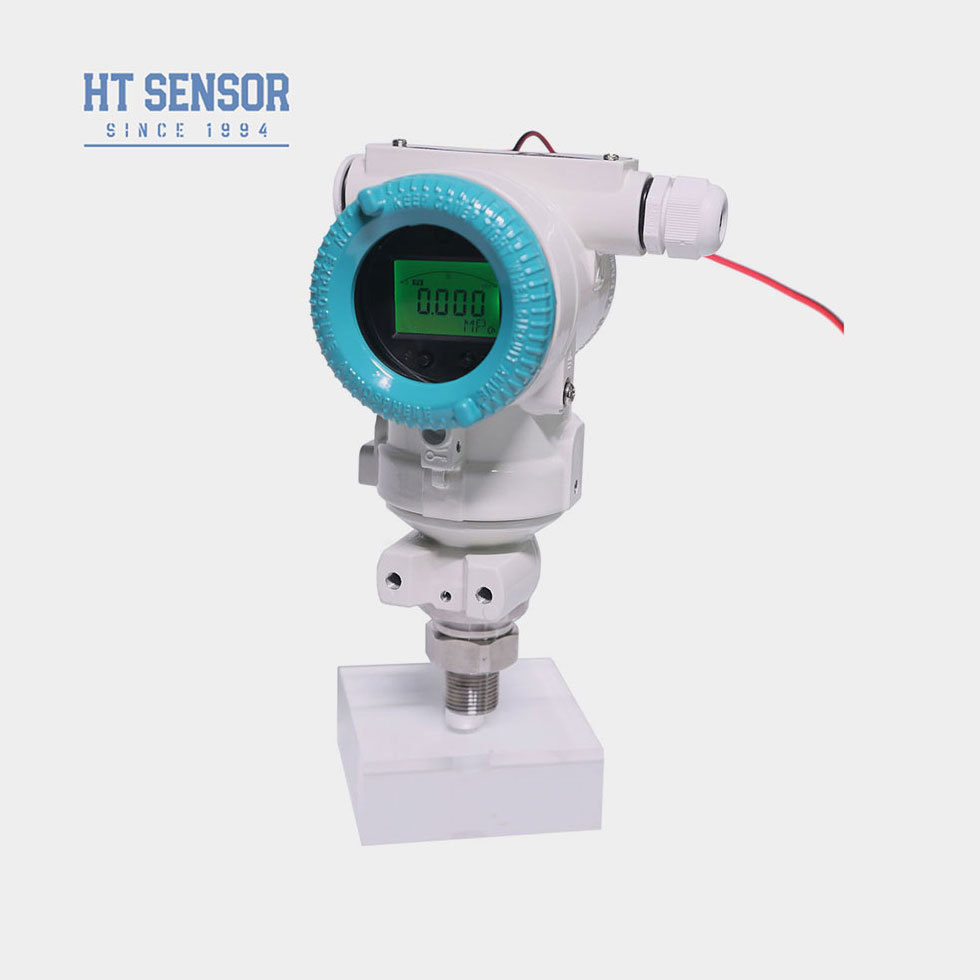

BP93420-III Digitale drukzender 0-100MPa IP65
Product Details
| Model nr.: | BP93420-III | Het meetmedium: | Vloeistof |
|---|---|---|---|
| Nauwkeurigheidsgraad: | 0,5% | Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| IP -beoordeling: | IP65 | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Woningmateriaal: | 316L | Frequentierespons: | 2.4kHz |
| Gewicht: | ~ 1,2 kg | Overladen: | ≤ 1,5 keer van het nominale bereik |
| Nauwkeurigheid @ 25ºC: | ± 0,25% (typisch) ± 0,5% (maximaal) | Langetermijnstabiliteit: | ± 0,1%FS/jaar (typisch) ± 0,2%FS/jaar (maximaal) |
| Bedrijfstemperatuur: | -20ºC ~ 80ºC | Opslagtemperatuur: | -40ºC ~ 120ºC |
| Isolatieweerstand: | 100MΩ 100VDC | ||
| Markeren |
Digitale drukzender 0-100 MPa,Industriële druksensor IP65,druktransmitter met garantie |
||
Product Description
De BP93420III-drukzender maakt gebruik van HT-serie silicium piezoresistive isolatie olie gevulde kerntechnologie voor signaalmethoden.Het signaalverwerkingscircuit zet sensorsignalen om in standaard uitgangssignalenStrenge tests en verouderingsscreening van componenten zorgen voor een stabiele, betrouwbare prestatie met een sterke anti-interferentiekracht.
- Breed meetbereik met meerdere drukinterfaces en IP65-bescherming
- Verstelbare uitgangssignalen met weergave
- Nulpunt en volledige schaalregeling
- Hoogprecisie diffuse silicium piezoresistieve druksensor kern
- Meting van niet-corrosieve gassen en vloeistoffen in 316L-systemen van roestvrij staal
- Petroleum, chemische, metallurgische, energie- en hydrologische industrieën
- Drukmeting in ruwe industriële omgevingen
- Hydraulische en pneumatische besturingssystemen
| Parameter | Specificatie |
|---|---|
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ ± 0,1% FS |
| Hysteresis | ≤ ± 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | van gietijzer |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 1,2 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad | |
| 0/1 tot en met 5 V 0/1 ~ 10V 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
- Zorg voor een matige compatibiliteit met productcontactonderdelen
- Explosiebestendige modellen met uitzondering van digitale schermkoppen
- Transmitters met LCD/LED-schermen vereisen een stroomtoevoer van ≥ 20 VDC
- Installeer bliksembeschermingsapparatuur en zorg voor een goede aarding
- Voor temperaturen onder -20oC, EPDM-O-ringdichtingen
- Standaardkabellengte: 1,5 m (polyethyleenmateriaal)
- Specificeer bijzondere eisen (vibratie, EMI/RFI, enz.) in bestellingen
| Code | Ontwerp van de structuur |
|---|---|
| IB | Algemene druktransmitter |
| IX | Toon druktransmitter |
| IE | Schokbestendige luchtvaartdrukzender |
| IIC/III | Algemene industriële/displaydruktransmitter |
| Indien | Vochtdichte drukzender |
| IIE/IIIE | Algemene/displaydruktransmitter |
| IN | Airconditioning speciale drukzender |
| IC | Hoogtemperatuurdruktransmitter |
| IQ/IQT | Grote diafragma/hoge-temperatuurdrukzender |
Meetbereik:- 100kPa... 0kPa ~ 35kPa...3.5MPa (0-X)Kpa of MPa (X geeft het werkelijke meetbereik aan)
| Code | Stroomvoorziening |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | andere |
| Code | Uitgangssignaal |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Code | Drukverbinding |
|---|---|
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | andere |
| Code | Elektrische aansluiting |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 Plug |
| B3 | Afgesloten kabeluitgang |
| B4 | 2088 Industriële behuizing |
| B5 | 2088 Industriële behuizing met display |
| B6 | andere |
| Code | Druktype |
|---|---|
| G | Gewichtsdruk |
| Een | Absolute druk |
| S | Verzegelde referentiedruk |
