Hoog nauwkeurige radarbevolgemeter met maximaal bereik van 120 m voor industriële toepassingen

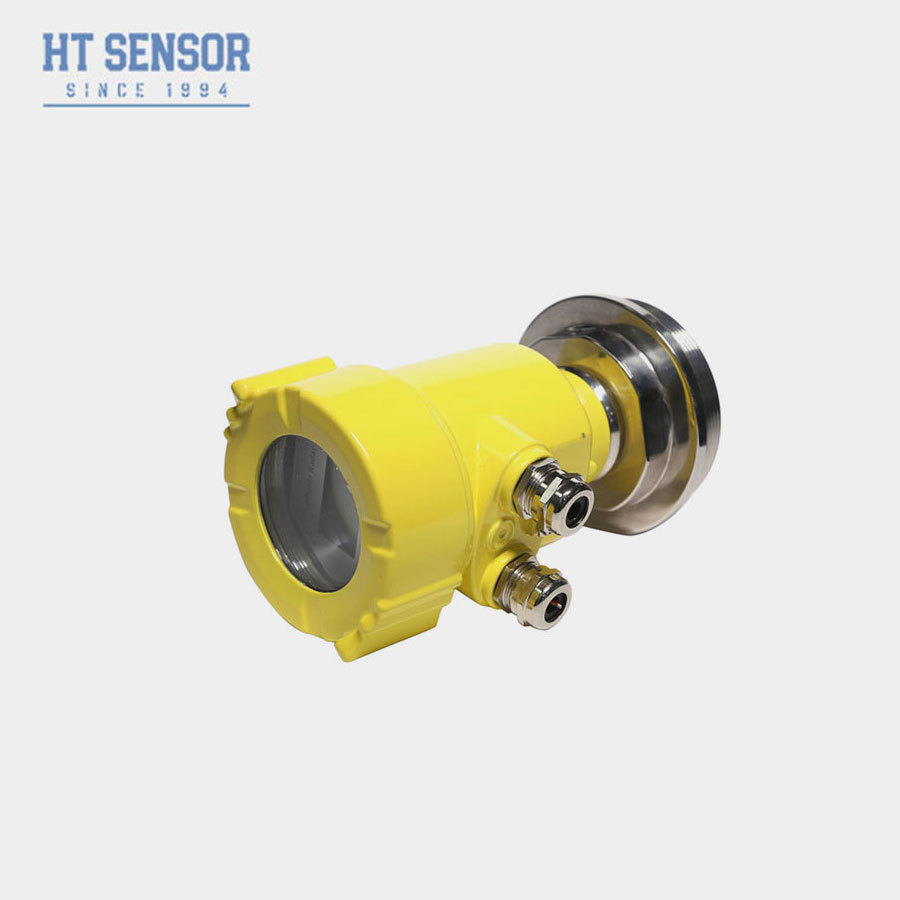

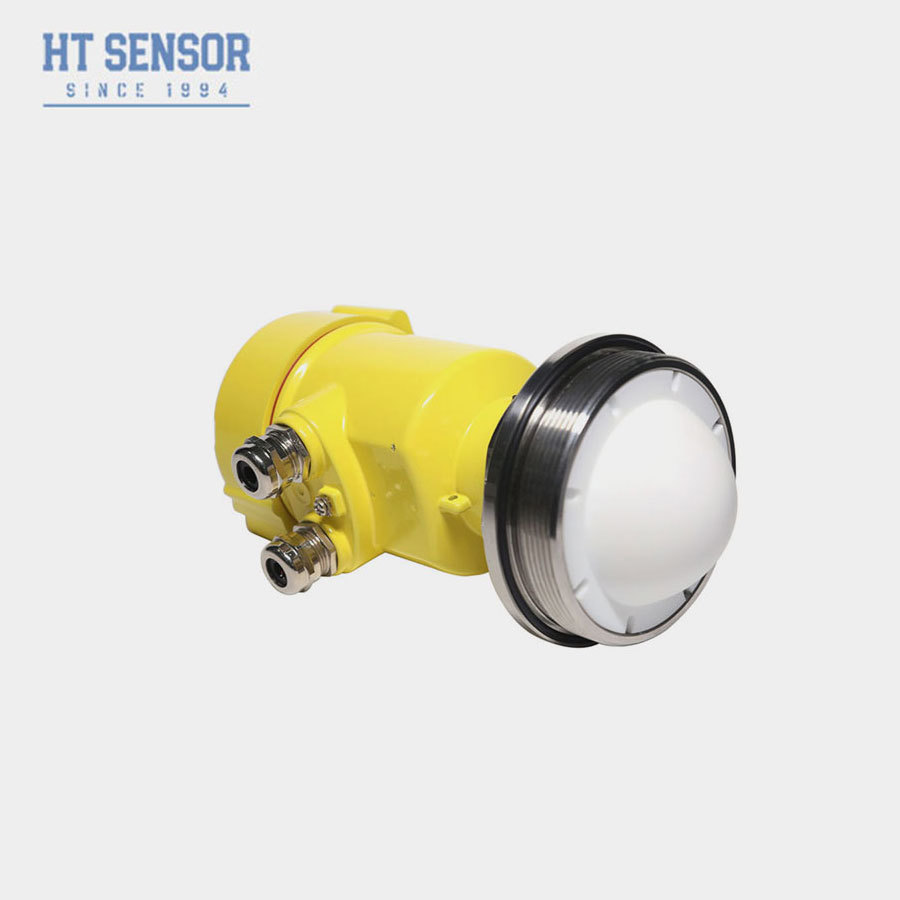

                                                                                                   80G radar niveaumeter

 Productintroductie:

     De 76-81 GHz Frequentie Gemoduleerde Continue Golf (FMCW) radarproducten ondersteunen zowel vierdraads als tweedraads toepassingen. Met meerdere modellen kan het maximale bereik 120 m bereiken en de dode hoek is slechts 10 cm. Vanwege de hogere werkfrequentie en kortere golflengte is het bijzonder geschikt voor vaste toepassingen. Door elektromagnetische golven uit te zenden en te ontvangen via een lens, biedt het unieke voordelen in omgevingen met veel stof en extreme temperaturen (tot +200℃). Het instrument biedt flens- of schroefdraadmontageopties, waardoor de installatie eenvoudig en gemakkelijk is.

 Voordelen:

     Gebaseerd op de zelfontwikkelde CMOS millimetergolf RF-chip, worden een compactere RF-architectuur, hogere SNR en kleinere dode zone gerealiseerd.

    De 5 GHz werkbandbreedte stelt het product in staat om een hogere meetresolutie en meetnauwkeurigheid te hebben.

    De smalste antennestralingshoek is 3°, de interferentie in de installatieomgeving heeft minder impact op het instrument en de installatie is handiger.

    De kortere golflengte heeft betere reflectie-eigenschappen op het vaste oppervlak, dus het is niet nodig om een speciale universele flens te gebruiken voor het richten.

    Ondersteunt Bluetooth-foutopsporing via mobiele telefoon om onderhoudswerkzaamheden van veldpersoneel te vergemakkelijken.

Technisch:

 Installatie:

    Er zijn twee punten om op te letten bij de installatie: richt op het doelmateriaalniveau en probeer een verticale inval van het materiaalniveau te garanderen; vermijd valse echo. Zie de volgende typische werkomstandigheden.

    Zorg ervoor dat er geen obstakels zijn binnen het straalbereik, zoals ladders en trappen.

                                                   Schematische weergave van de instrumentinstallatiepositie

Het instrument moet op minstens 20 cm afstand van de containerwand worden geïnstalleerd, anders is de kans groot dat er onjuiste metingen worden geproduceerd

Installeer op minstens 20 cm afstand van de containerwand

De installatie van het instrument moet ervoor zorgen dat de antennestraal de toevoerpoort vermijdt, zoals weergegeven in de figuur

Antennestraal vermijdt toevoerpoort

De conische container moet ervoor zorgen dat de straal direct op de bodem van de tank is gericht, anders kunnen de meetresultaten op de bodem van de tank onnauwkeurig zijn

De conische tank moet ervoor zorgen dat de straal direct op de bodem van de tank is gericht

Productbedrading

Bedradingsschema van tweedraads producten met behuizing met één kamer en 24VDC voeding

Schematische weergave van tweedraads producten

Bedradingsschema van behuizing met één kamer met 24VDC voeding (4-20mA) vierdraads product

Bij de toepassing van een vierdraads systeem is, naast de 24v voedingsaansluiting, 4-20mA analoog een aparte twee aansluitingen

Bedradingsschema van behuizing met één kamer met 24VDC voeding (RS485) en vierdraads producten

Bij de toepassing van een vierdraads systeem is, naast de 24v voedingsaansluiting, RS485 analoog een aparte twee aansluitingen

Bedradingsschema van een behuizing met twee kamers met 220V AC voeding (4-20mA) en vierdraads producten

Bij de toepassing van een vierdraads systeem, wanneer 4-20mA niet wordt uitgevoerd, zijn 3 en 4 kortgesloten
