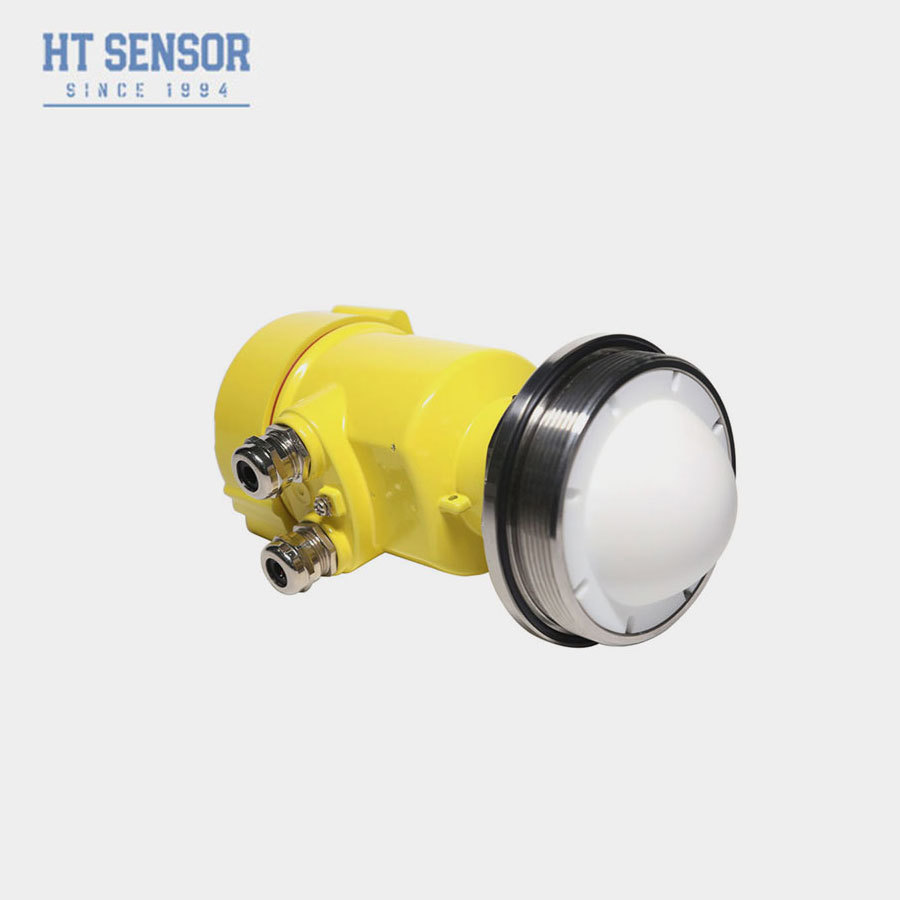

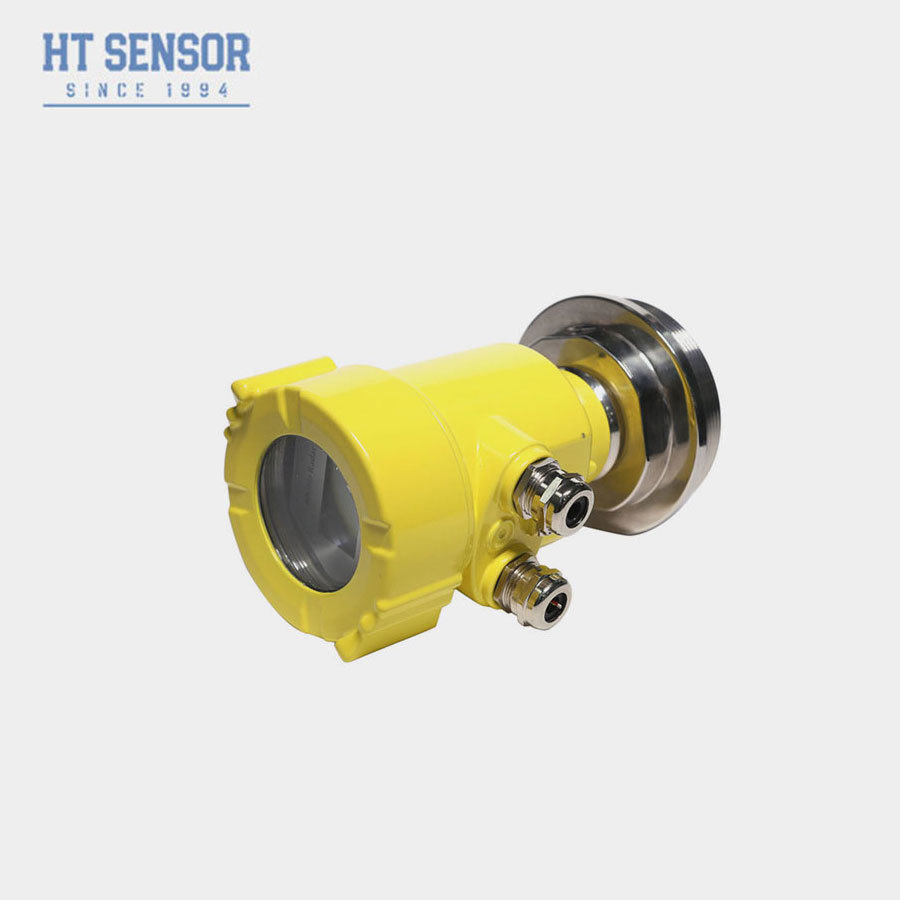

80G radarniveaumeter

Productie:

De 76-81 GHz Frequency Modulated Continuous Wave (FMCW) radarproducten ondersteunen zowel vier- als twee-draad toepassingen.en de blinde vlek is zo klein als 10 cmDoor zijn hogere werkfrequentie en kortere golflengte is het bijzonder geschikt voor vaste toepassingen.het biedt unieke voordelen in zeer stofrijke en harde temperatuuromgevingen (tot +200°C)Het instrument biedt opties voor het monteren met flens of draad, waardoor de installatie eenvoudig en handig is.

Voordelen:

Op basis van de zelf ontwikkelde CMOS millimeterwave RF-chip wordt een compacter RF-architectuur, een hogere SNR en een kleinere blinde zone gerealiseerd.

De werkbandbreedte van 5 GHz stelt het product in staat om een hogere meetresolutie en meetnauwkeurigheid te hebben.

De smalste antennebalkhoek bedraagt 3°, de storing in de installatieomgeving heeft minder invloed op het instrument en de installatie is gemakkelijker.

De kortere golflengte heeft betere reflectie-eigenschappen op het vaste oppervlak, zodat het niet nodig is om een speciale universele flens te gebruiken om te richten.

Ondersteunt Bluetooth-debugging van mobiele telefoons om het onderhoudswerk van veldpersoneel te vergemakkelijken.

Technisch:

Installatie:

Er zijn twee punten waar bij de installatie op moet worden gelet: richt u op het doelmateriaalniveau en zorg voor verticale inslag van het materiaalniveau; vermijd valse echo.Zie de volgende typische arbeidsomstandigheden.

Zorg ervoor dat er binnen het straalbereik geen obstakels zijn, zoals ladders en trappen.

Schematisch schema van de plaats van de installatie van het instrument

Het apparaat moet ten minste 20 cm van de wand van de container worden geplaatst, anders kan het onjuiste metingen geven

Installeer ten minste 20 cm van de containerwand

De installatie van het instrument moet ervoor zorgen dat de antennestraal de voedingspoort vermijdt, zoals in figuur 3 wordt weergegeven.

Antennenstraal ontwijkt voedingspoort

De kegelvormige tank moet ervoor zorgen dat de balk rechtstreeks naar de bodem van de tank wordt gericht, anders kunnen de meetresultaten op de bodem van de tank onjuist zijn.

De conische tank moet ervoor zorgen dat de balk rechtstreeks naar de bodem van de tank wordt gericht.
