19 mm Mini 4-20mA Uitgang Siliciumdruk sensor Voor OEM-zender
Product Details
| Oorsprong: | Baoji, China | Draadtype: | Aangepast OEM |
|---|---|---|---|
| Bereik: | 0-10kpa~60mpa | Compensatietemperatuur: | -10~70℃ |
| Kracht: | 5Vdc / 12-32Vdc | Output: | 0.5-4.5VDC /4-20mA /0-10VDC enzovoort |
| Specificatie: | 19 mm of OEM | Stabiliteit: | ± 0,1% F.S/jaar |
| HS-code: | 9026209090 | Accuray: | 00,5% |
| Markeren |
19mm mini 4-20mA pressure sensor,silicon pressure sensor for OEM,4-20mA output pressure transmitter |
||
Product Description

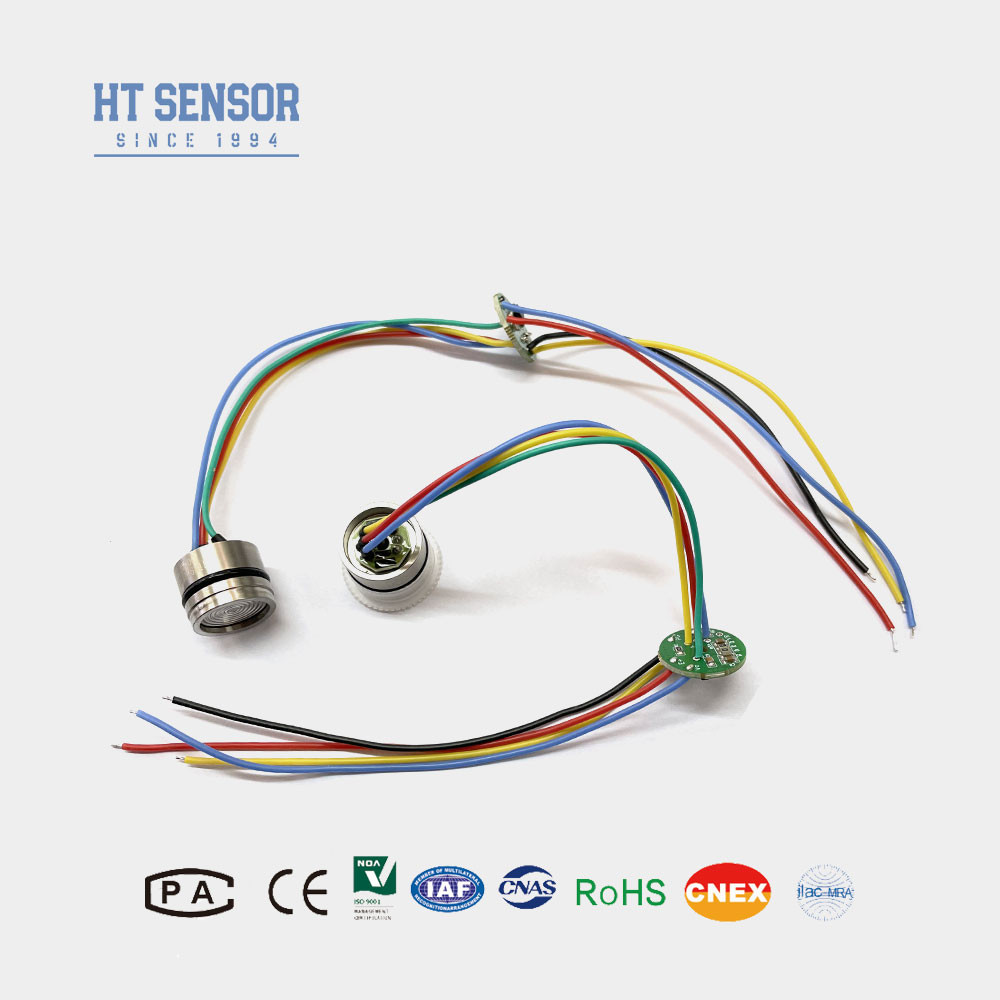

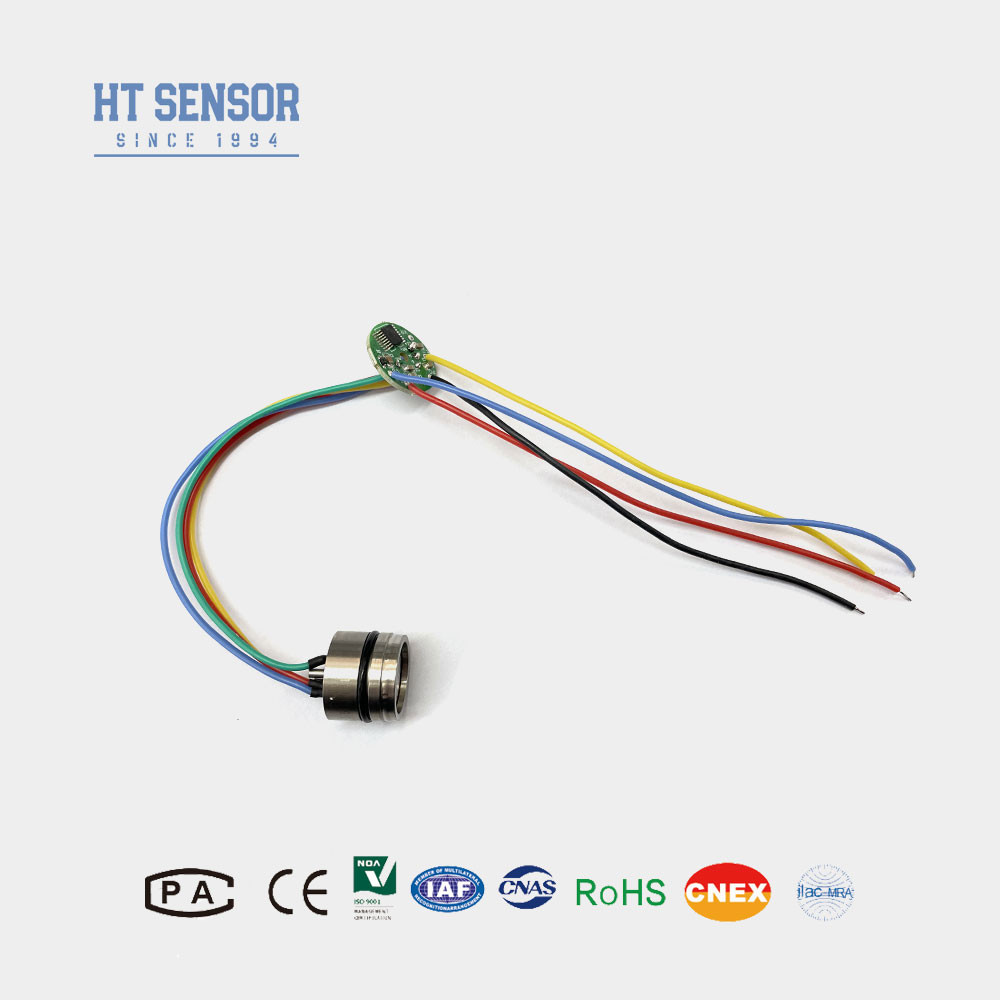

19 mm Mini 4-20mA Uitgang Siliciumdruk sensor Voor OEM-zender
HT19-4-20 Druksensor
Inleiding van de siliciumdruksensor:
HT19-4-20 Silicium piezoresistieve druksensor
De HT19-4-20 is een hoogstabiele piezoresistieve druksensor met een precisie-diffuus silicium sensorelement.Het meet de vloeistof- en gasdruk nauwkeurig door kracht door een siliciumdiafragma te sturen en het medium te isoleren via een met siliciumolie gevulde isolatiediafragma.
Het is uitgerust met een geavanceerd versterkercircuit en levert een gestandaardiseerde0.5·4.5VDC of 4·20mA-uitgangHet robuuste ontwerp en de veelzijdigheid maken het ideaal voor toepassingen zoals:luchtcompressoren, koelsystemen en HVAC-apparatuur.
Belangrijkste kenmerken:
- Hoge langetermijnstabiliteit
- Isolatie voor corrosieve of gevoelige omgevingen
- Industrie-standaard uitgangssignalen
- Betrouwbare prestaties in veeleisende industriële toepassingen
Toepassingen van siliciumdruksensoren:
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met compatibiliteit met 316L roestvrij staal.
- Gebruikt op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie
- Gebruikt in de maritieme en luchtvaartindustrie.
- geschikt voor hydraulische en pneumatische bedieningssystemen
- Gebruikt in toepassingen voor procescontrole.
| Prestatieparameters | |
| Meetbereik | - 100kPa... 0kPa 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Prestatieparameters (vervolg) | |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Compensatietemperatuur | 0-70°C ((≤10MPa, aanpasbaar) |
| Werktemperatuur | 0°C tot 70°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10g,55Hz 2kHz |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Gewicht | 30 g |
Constructie van de siliciumdruksensor:
| Output | Kracht | Output |
| 0.5·4.5V 4-20mA | 5VDC / 12-32Vdc |
3 draden / 2 draden |
| Besteltips |
-
HT19-4-20 Aanwijzingen voor de montage en het gebruik van druksensoren
-
Core-to-housing-fit
-
Zorg voor een goede uitlijning tussen de kern en de zenderbehuizing om de vereiste luchtdichtheid te behouden.
-
-
Huisvesting
-
Houd de behuizing tijdens de montage verticaal uitgelijnd.
-
Een gelijkmatige druk moet worden uitgeoefend om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
-
-
Materiële verenigbaarheid
-
Als het gemeten medium onverenigbaar is met de316L behuizing of kerndiafragma, moet u dit specificeren bij het bestellen van op maat gemaakte oplossingen.
-
-
Bescherming van het diafragma
-
Vermijd contact met handen of scherpe voorwerpen om vervorming of doorboring van het sensordiafragma te voorkomen.
-
-
Gewichtsdruk Kernventilatie
-
Houd de drukpoort open voor de atmosfeer.
-
Vermijd dat vocht, stoom of corrosieve stoffen de negatieve drukkamer binnendringen.
-
-
Pin Lead Modificaties
-
Verwijzingen naareffectief kernlabelvoor een correcte bedrading indien de pinleidingen worden gewijzigd.
-
| bedrijf |
| V&A |
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5.V: Hoe zijn de prijzen van de producten?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
.
6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
