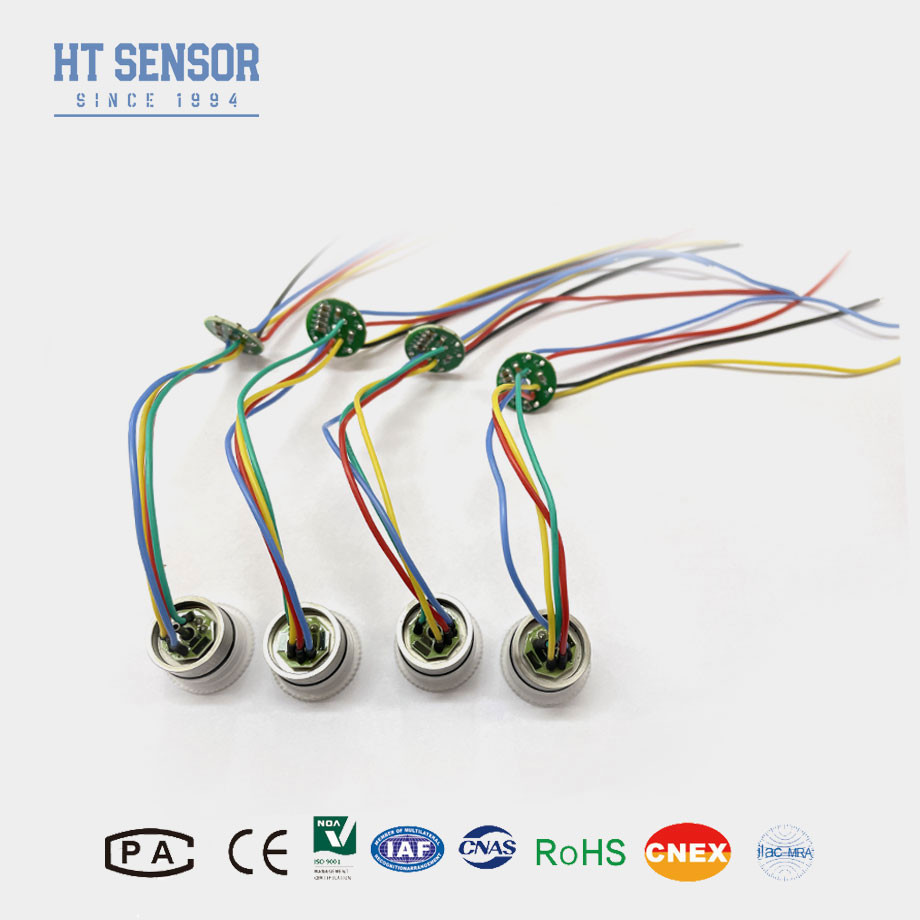

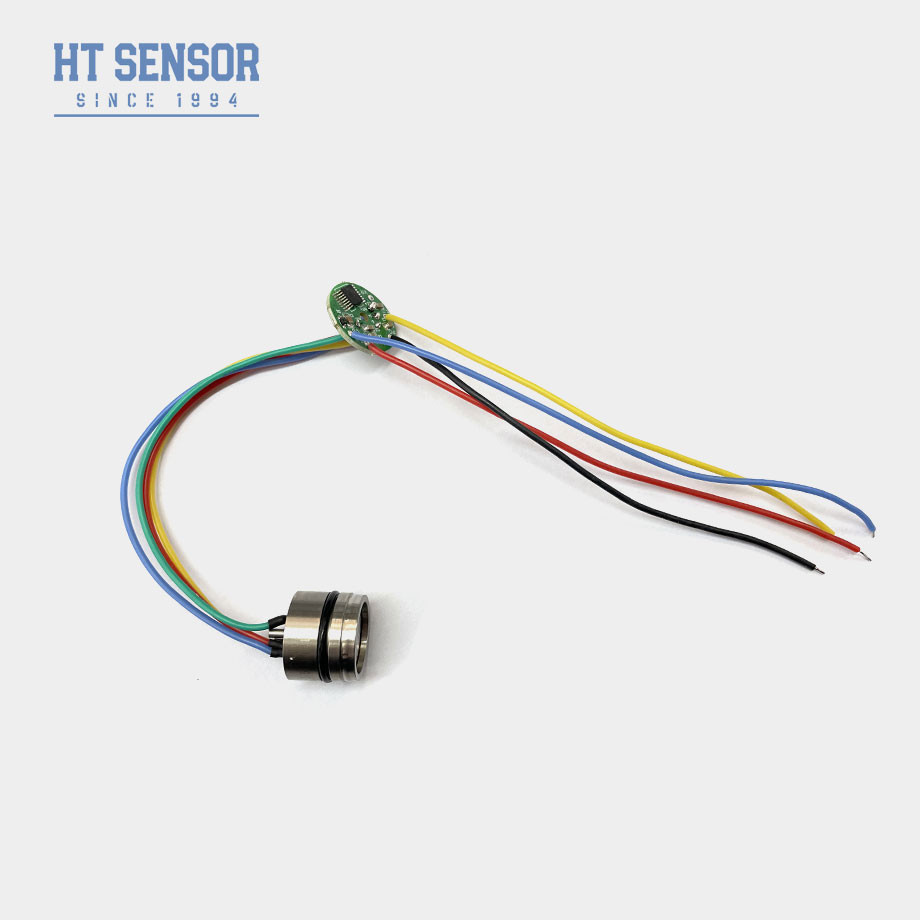

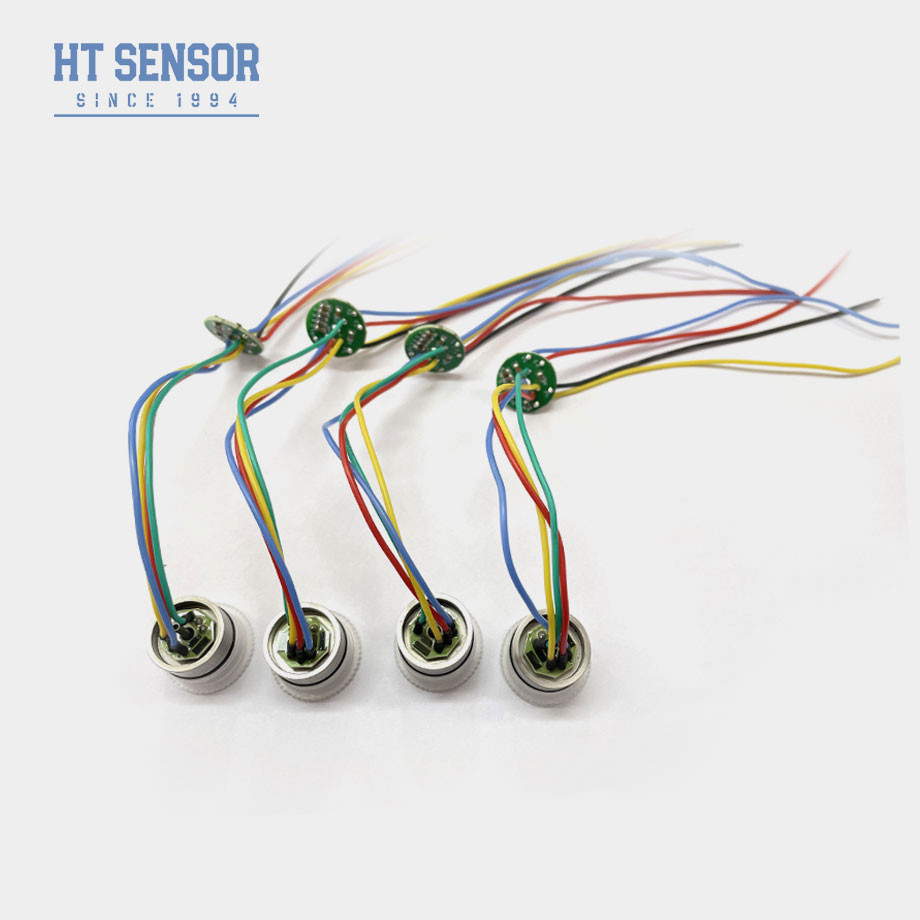

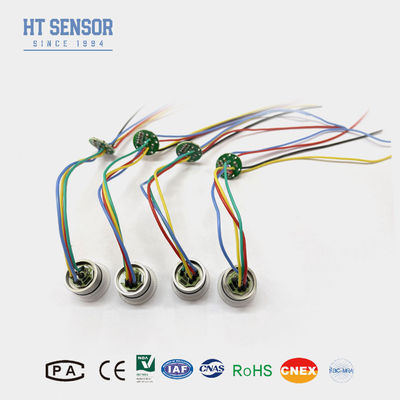

19 mm diffuse silicon druk sensor piezoresistive druk sensor
Inleiding van de siliciumdruksensor:
HT19 piezoresistieve siliciumdruk sensor, het belangrijkste onderdeel is een hoogstabiel diffus silicium sensor element.Het is een op halfgeleiders gebaseerd apparaat dat mechanische druk omzet in een elektrisch signaal door gebruik te maken van het piezoresistieve effect in silicium.Het wordt veel gebruikt in industriële, automobiel-, medische en consumententoepassingen vanwege de hoge gevoeligheid, het miniaturisatiepotentieel en de kosteneffectiviteit.
Productkenmerken vaneen siliconen druksensor:
- Hoge gevoeligheid: detecteert kleine drukveranderingen (bijv. < 1 mbar).
- Lineaire output: goed gekenmerkte reactie op drukvariaties.
- Compacte grootte: MEMS-technologie maakt integratie in kleine systemen mogelijk.
Toepassingen met een breedte van niet meer dan 10 mm,:
Industrieel: procesbesturing, HVAC-systemen.
Automobiele industrie: bandenspanning (TPMS), motorversnellingssystemen.
Medicijnen, bloeddrukmeters, ventilatoren.
Consumer Electronics: hoogtemeters in smartphones, wearables.
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Typisch |
Max, ik ben er klaar voor. |
Eenheden |
| Niet-lineaire druk |
±0.15
|
±0.3 |
% F.S. |
| Drukherhaalbaarheid en hysteresis |
0.02 |
0.05 |
% F.S. |
| Nul uitslag |
0 ± 1 |
0 ± 2 |
mV |
| Span-uitgang |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100 ± 30 |
mV |
| Temperatuurfout-nul |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
±0.5 |
± 1 |
% F.S. |
| Temperatuurfout-span |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
±0.5 |
± 1 |
% F.S. |
| Bewijsdruk |
3x Nominale bereik of 120 MPa, indien deze kleiner is |
- Ja. - Ja. |
| Werktemperatuurbereik |
- 20 tot 80 |
°C |
| Gecompenseerd temperatuurbereik |
0~70, 0~50 ((bereik≤20KPa) |
°C |
| Temperatuurbereik voor opslag |
-40 tot 125 |
°C |
Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5 mA Temperatuur: 25°C
Afmeting
Opmerking:
1Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuising om de vereiste luchtdichtheid te bereiken
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
