HT26V siliciumdruksensor voor toepassing in de petrochemische metallurgie, energie- en hydrologie
Product Details
| Materiaal: | 316L | Min bereik: | 10 kPa |
|---|---|---|---|
| Max Range: | 40 MPa | Aanbod: | 1.5 mA |
| Output: | 100mv+2mv | verkiesbaar: | vierkleurige siliconen draad of vergulde pin |
| Model: | HT26V | Olie: | diffusiesilicium |
| Kracht: | 10VDC | ||
| Markeren |
Hydrologie Silicon Pressure Sensor,Metallurgie Siliciumdruksensor,Petroleumchemische silicondruksensoren |
||
Product Description

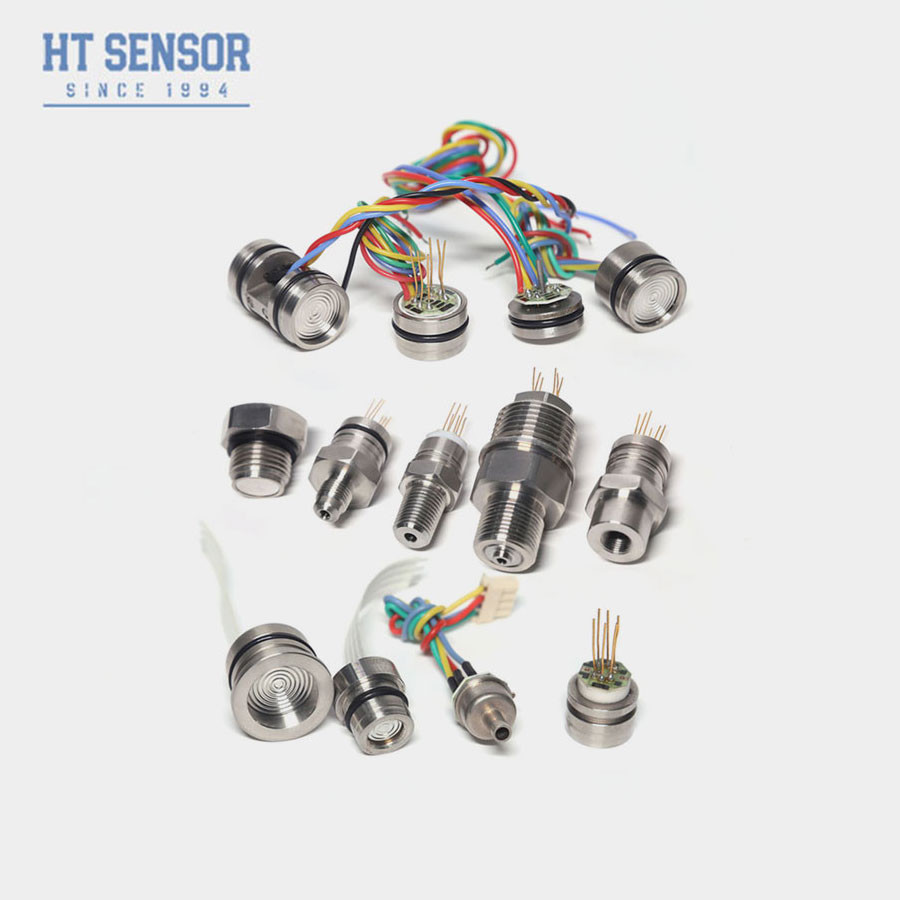

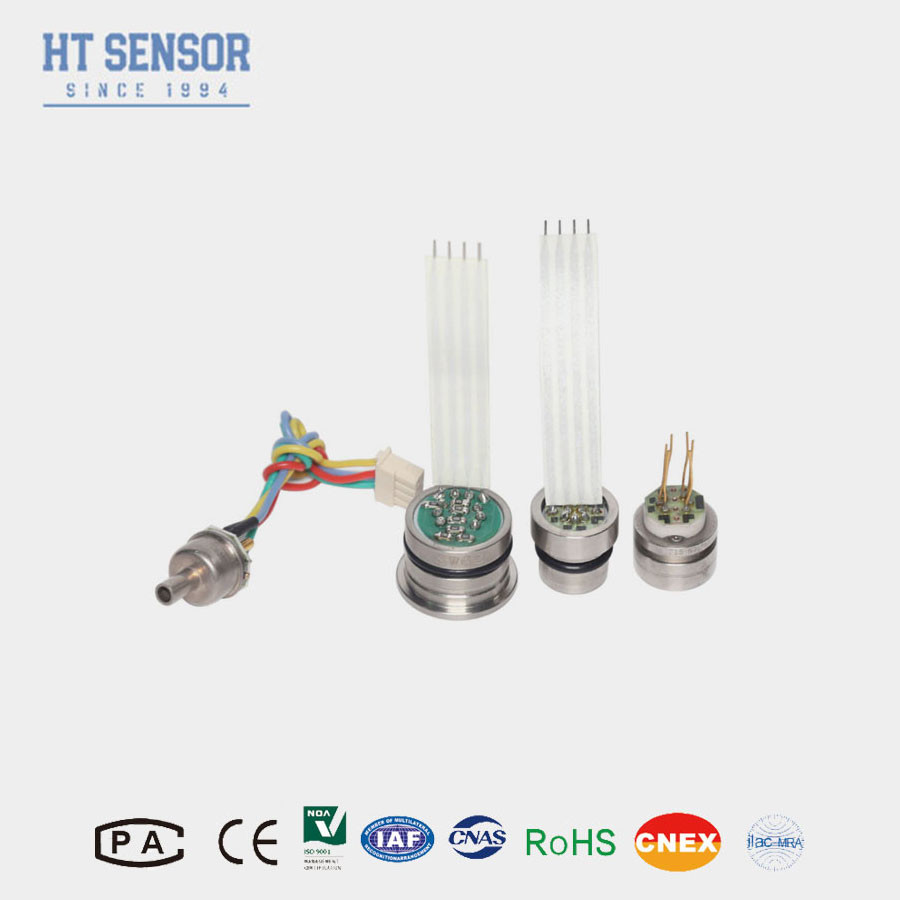

HT26V Diffuse Silicon Pressure Sensor Piezoresistive druksensor
Inleiding van de siliciumdruksensor:
HT26V is een piezoresistieve siliciumchip met een hoge gevoeligheid.Het afzonderlijke diafragma aan de voorzijde isoleert de drukchip volledig van het te meten medium. het is gemakkelijk te installeren.
10V stroomvoorziening met constant spanning, 100mv uitgang, ruime temperatuurcompensatie, aanpassing van de laserweerstand, goede stabiliteit, hoge betrouwbaarheid
Productkenmerken vaneen siliconen druksensor:
1.Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing
2Uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
3. Hoogte van 7 mm, aanpasbaar
Toepassingenmet een breedte van niet meer dan 10 mm,:
1Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met compatibiliteit met 316L roestvrij staal
2. In verschillende industriële proceslocaties toegepast, waaronder aardolie, chemie, metallurgie, energie en hydrologie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4.geschikt voor hydraulische en pneumatische besturingssystemen
Elektrische gegevens van siliciumdruksensor
Voeding:10VDC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Prestatieparameters: | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS | |||||
| Type | Maximaal | Eenheid | ||||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 ¢ 50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Werktemperatuur | -20 ¢80 | °C | ||||
| Bergingstemperatuur | - 40 ¢ 125 | °C | ||||
| Toegestane overbelasting | 3 keer de volledige schaal | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||||
| Volledig medium | Siliciumolie | |||||
| Gewicht | 25 g | |||||
| De parameters worden getest onder de volgende omstandigheden: constante spanning van 10 V en omgevingstemperatuur van 25 °C. | ||||||
