10 KPa~70 MPa Siliciumdruksensor Piezoresistieve druksensor
Product Details
| Model nr.: | HT19V | Draadtype: | - Nee. |
|---|---|---|---|
| Draadtype: | Vier-draad | Metingsmedium: | Gas en vloeistof |
| Bereik: | 0-10kpa~60mpa | Output: | mV |
| Druktype: | G/A/S | Aanbod: | 5-10VDC |
| HS-code: | 9026209090 | Levering vermogen: | 20000 stuks/maand |
| Type: | Piëzoresistieve druksensor | Materiaal: | Roestvrij staal |
| Aanpassing: | Beschikbaar voor OEM en ODM | ||
| Markeren |
10kpa siliconen druk sensor,Piezoresistieve silicondruksensoren,70 MPa siliciumdruksensor |
||
Product Description

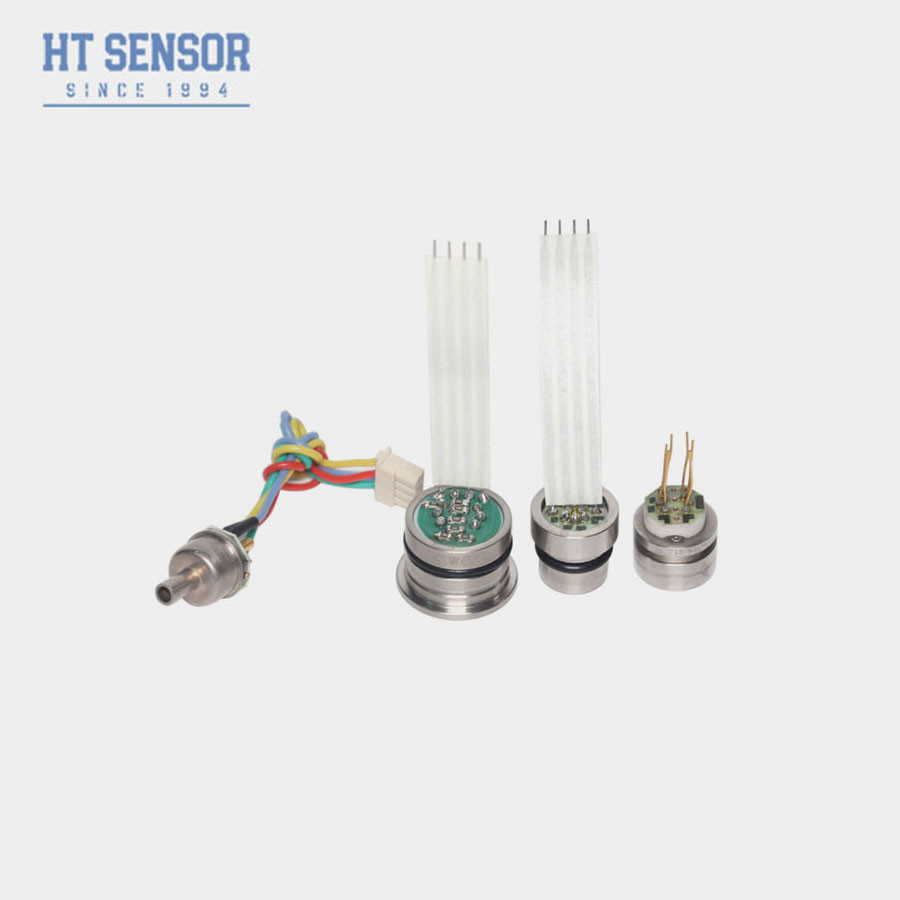

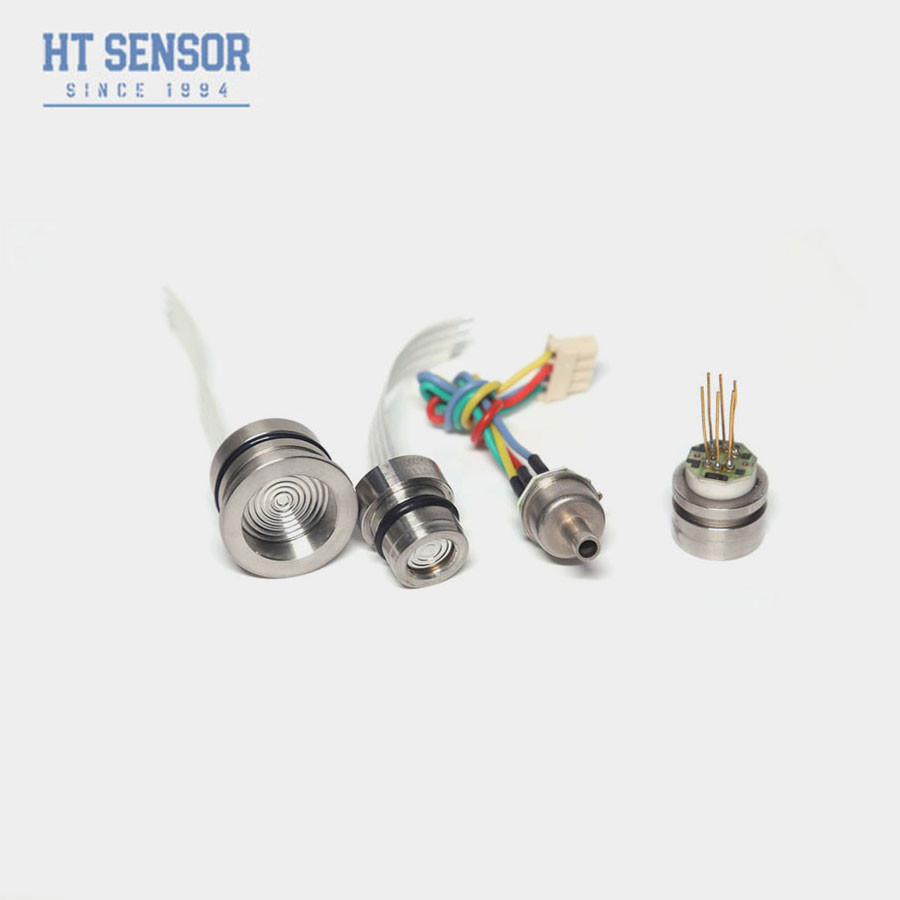

HT19V piezoresistieve siliciumdruksensor
Inleiding van de siliciumdruksensor:
De kern van de HT19 silicium piezoresistive druksensor is een zeer stabiel diffus silicium element.met een diameter van niet meer dan 20 mm,De HT19V-compensatie wordt aangeboden in een lasbaar pakket of met een verscheidenheid aan draadverbindingen, zoals 1/4 en 1/8NPT, 1/4BSP en aangepaste procesverbindingen.
Een breed temperatuursone compensatie, laser weerstand aanpassing, verouderingstest om te zorgen voor stabiele product prestaties en hoge betrouwbaarheid
Productkenmerkenvan Piezoresistieve silicondruksensoren
• Montagebaar met O-ring afdichting
• natte oppervlakken van roestvrij staal
• Versterkt
• ASIC-gekalibreerd
• Absolute, verzegelde maat
• Optie kabel
Toepassingenmet een breedte van niet meer dan 10 mm,:
1Geschikt voor de meting van de corrosieve gas- en vloeistofdruk, compatibel met 316 l roestvrij staal
2Gebruikt in procesbesturingssystemen om de druk te controleren en te regelen.
Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:
1Stroomvoorziening: ≤10VDC
2.Gebruikelijke modus Spanning: 50% van de ingang (typisch)
3.Inputimpedantie:4KΩ~20KΩ
4.Uitgangsimpedantie:2.5KΩ~6KΩ
5Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel
| Prestatieparametersmet een breedte van niet meer dan 10 mm,- Ja. | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Type | Maximaal | Eenheid | ||||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | |||
| ≥ 35 kPa | 0 tot 70 | oC | ||||
| Werktemperatuur | -20 tot 80 | oC | ||||
| Bergingstemperatuur | -40 tot 125 | oC | ||||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||||
| Volledig medium | Siliciumolie | |||||
| Gewicht | ~ 28 g | |||||
| De parameters worden onder de volgende omstandigheden getest: 10V @ 25oC | ||||||
| Ontwerp van de structuurmet een breedte van niet meer dan 10 mm, | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Elektrische aansluiting en compensatiemet een breedte van niet meer dan 10 mm, |
|
|
| Voorbeelden van selectie |
