Materiaal: | Roestvrij staal | Uitgangssignaal: | 4-20 mA of 0,5-4,5 VDC |
---|---|---|---|
Vervoerkracht: | 24 VDC of 5 VDC | Elektronische verbinding: | minidin |
Meetbereik: | -100~0-10KPa~10MPa | Precisiteit: | 00,25%, 0,5% |
sensorelement: | Diffuse siliciumdruksensor | Type verbinding: | Draad |
H.S. code: | 9026209090 | OEM-producten: | OEM of ODM |
Garantie: | 24 maanden | Temperatuurafwijking: | 0.5%F.S |
Operatietemperatuurbereik: | -30-80℃ | ||
Markeren: | Precieze industriële druksensor,Duurzame industriële druksensoren,Compacte industriële druksensor |

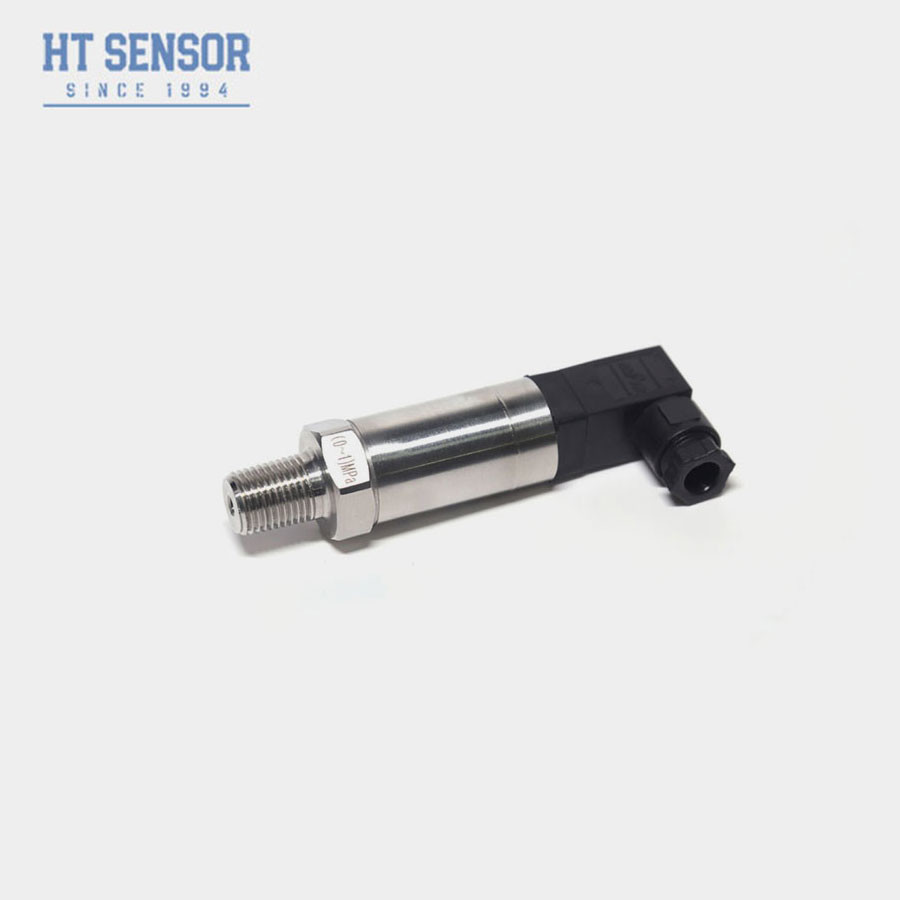

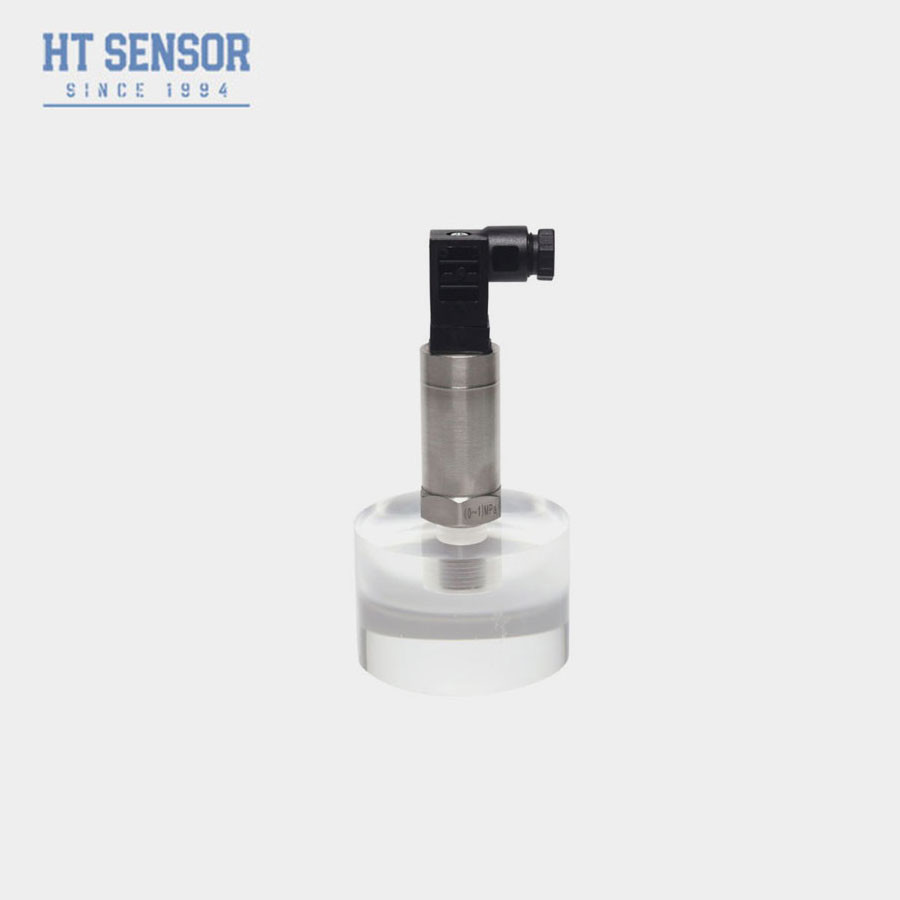

BP157 Geïsoleerd membraan met olieDruktransmitter
Inleiding:
BP157 maakt gebruik van de silicium-drukbestendige isolatie membraan olie gevulde kern als het signaal meetelement. Het signaal verwerking circuit is gelegen in een roestvrij staal behuizing,omzetting van het sensorsignaal in een standaarduitgangssignaal. Het product heeft
de onderdelen, halffabrikaten en eindproducten zijn aan strenge tests en verouderingsonderzoeken onderworpen om een stabiele en betrouwbare prestatie te garanderen.
Alle gelaste ontwerp, compacte producten, vooral geschikt voor installatie in kleine ruimtes, containers voor het meten van de vloeistofdruk, goed ontvangen door de gebruikers
Productkenmerken:
Compact en robuust ontwerp
Anti-elektromagnetische interferentie.
Volledig gelast, afgesloten
Robuuste bouw
Eenvoudige integratie
Toepassingen:
Compatibel met 316L roestvrij staal, niet-corrosieve gassen en vloeistoffen
Petrochemische en andere industriële sector
luchtcompressor, vacuümapparatuur
Hydraulische en pneumatische besturingssystemen
Prestatieparameters:
Meetbereik | - 100kPa~0kPa~10kPa... 10MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelastingdruk | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25°C | ±0,25% (typisch), ±0,5% (maximaal) |
Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurfout - Nul | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
Temperatuurfout -Span | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
Compensatietemperatuur | 0-50°C ((<35KPa), 0-70°C ((standaard)) -20~80 ((aanpasbaar) |
Werktemperatuur | -20°C tot 80°C |
Bergingstemperatuur | -40°C tot 120°C |
Huismateriaal | 304 SS |
Materiaal van het diafragma | 316L SS |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb |
Beschermingscategorie | IP65 |
Afdichtmateriaal | Fluorrubber of volledig gelaste afdichting |
Gewicht | ~ 0,20 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4·20 mA | 12 ̊30VDC | 2/3/4 draad |
010/20mA |
3 draad |
|
0/1 ¢5V | ||
0/110V | ||
0.5·4.5V | 5VDC |
