2 Schakelaarschermstructuur Industriële digitale schakelaars met hoog / laag en hoog / hoog alarm
Product Details
| Model nr.: | BPK-IV | Toepassing: | Industrieel |
|---|---|---|---|
| Structuur: | Vertoningsmaat | Transportpakket: | Standaard exportverpakking met karton |
| Oorsprong: | Baoji, China | Garantie: | 2 jaar |
| Meetbereik: | Industrieel mediumdrukmateriaal | Schakelaar: | 2 schakelaar |
| Markeren |
Display Structure Industriële digitale meters,2 Switch Industrial Digital Gauges |
||
Product Description
Productbeschrijving
Industriële digitale meters met schakelaar voor hoog/laag en hoog/hoog-hoog alarm

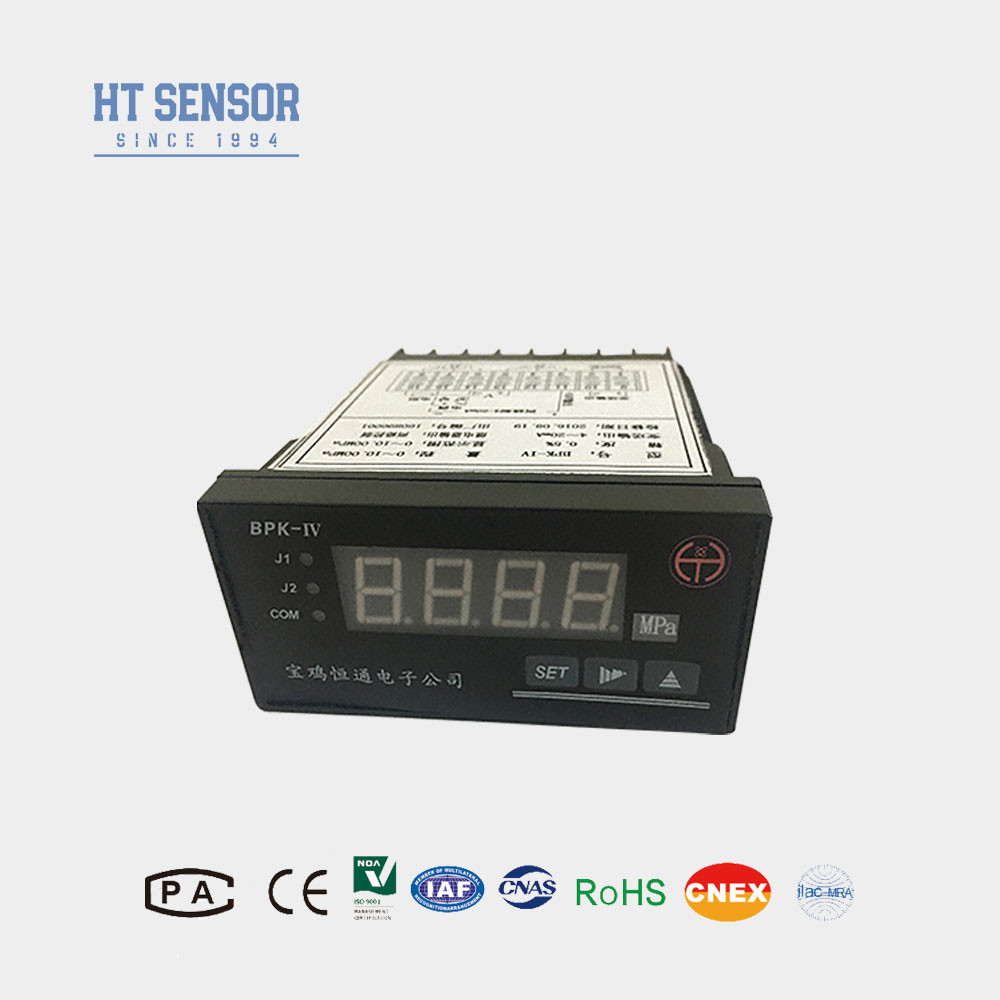

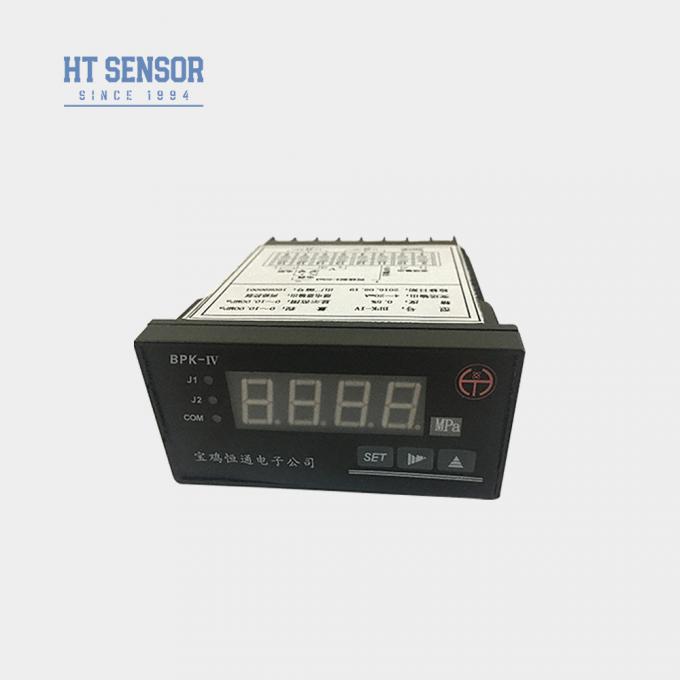

BPK-IV-drukmeter/schakelaar
Inleiding:
1. Er kunnen verschillende RTDS, thermoparen of standaard-invoersignalen worden geselecteerd (zie tabel).
2De geïsoleerde transmissie is 12 bits.
3. Twee relais-uitgangen, kunnen worden ingesteld op hoog/laag, hoog/hoog-hoog of laag/laag-laag alarm type.
Specificatie
1. Voerspanning:220VAC /24VDC(±10%);
2- Omgevingstemperatuur: 0 tot 50 °C; relatieve luchtvochtigheid: ≤ 85% Niet-corrosief gas;
3. Invoersignaal, weergaveomvang en relevante parameters: (zie tabel 1)
Tabel 1
| Invoersignaalcode | Invoersignaal | Afbeeldingsomvang | Resolutie | Precisie | Inputimpedantie |
| 00 | T TC | 0 tot 400 °C | 1oC | 00,2% | 100K. |
| 01 | R TC | 0~1600oC | 1oC | 00,2% | 100K. |
| 02 | J TC | 0~1200oC | 1oC | 00,2% | 100K. |
| 03 | WRe3-WRe25 TC | 0~2300oC | 1oC | 00,2% | 100K. |
| 04 | B TC | 350°C tot 1800°C | 1oC | 00,2% | 100K. |
| 05 | S TC | 0~1600oC | 1oC | 00,2% | 100K. |
| 06 | K TC | 0~1300oC | 1oC | 00,2% | 100K. |
| 07 | E TC | 0~900oC | 1oC | 00,2% | 100K. |
| 08 | Pt100 RTD | -200 ~ 600 °C | 0.1 °C | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50°C tot 150°C | 0.1 °C | 00,2% | (0,2 mA) |
| 10 | 0~375Ω afstandsdruk | De laagste en hoogste werkingssfeer kunnen worden ingesteld van -1999 tot 9999 | Display scope is continu van -1999 tot 9999 met behulp van 16bit A/D sample | 00,2% | (0,2 mA) |
| 11 | 0~75mV stroomverdeler | 00,1% | 100K. | ||
| 12 | 0 ~ 30 mV | 00,1% | 100K. | ||
| 13 | 0~5V standaardsignaal | 00,1% | 100K. | ||
| 14 | 1 tot 5 V standaardsignaal | 00,1% | 100K. | ||
| 15 | 0~10V standaardsignaal | 00,1% | 100K. | ||
| 16 | 0~10 mA standaardsignaal | 00,1% | 20Ω | ||
| 17 | 0~20 mA standaardsignaal | 00,1% | 20Ω | ||
| 18 | Standaardsignaal van 4 tot 20 mA | 00,1% | 20Ω |
Tabel 2
| Uitgangssignaal verzenden | Stroomopbrengst | Uitvoeringsgebied | Geïsoleerde spanning | Max, ik ben er klaar voor. resolutie |
Precisie | Vervoervermogen | Open-circuitspanning |
| 00 | 4 ~ 20 mA | Gegevens binnen het bereik verzenden naar standaardstroomsignaal | 1500 V | 12 bits | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20 mA |
Dit product wordt alleen geproduceerd in 4 ~ 20mA of 0 ~ 20mA uitgangsstroomsignalen.het kan worden aangepast van de fabrikant of zelf verbonden 250 of 500 ohm weerstand voor 1 ~ 5V of 0 ~ 5V, 0 ~ 10V spanning en weerstand (opmerking: de nauwkeurigheid van de weerstand heeft een directe invloed op de nauwkeurigheid van de uitgangsspanning van de transmissie).
5.Relay uitgangscontactcapaciteitZie tabel 3.
Tabel 3
| 250 V/120 V | 120V/48V | < 48 V | Levensduur van de relais | ||||
| Airconditioning | D.C. | Airconditioning | D.C. | Airconditioning | D.C. | >100000 keer |
|
| Max. stroom (weerstandsbelasting) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Max. stroom (inductiebelasting) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6E.externe DC24V/30mAHet kan stroom leveren aan de zender.
7Met.automatische temperatuurcompensatiefunctievoorsensor voor thermocouples.
8Met.ontkoppelingsbescherming.
| Model | Omvang van de contour | Afmeting van het paneel ((mm)) | Notitie |
| BPK-IIIS1 | 160×80×80 ((horizontaal)) | 152+0.8× 76+0.7 | |
| BPK-IV | 96×48×112 (horizontaal) | 92+0.7×44+0.5 | |

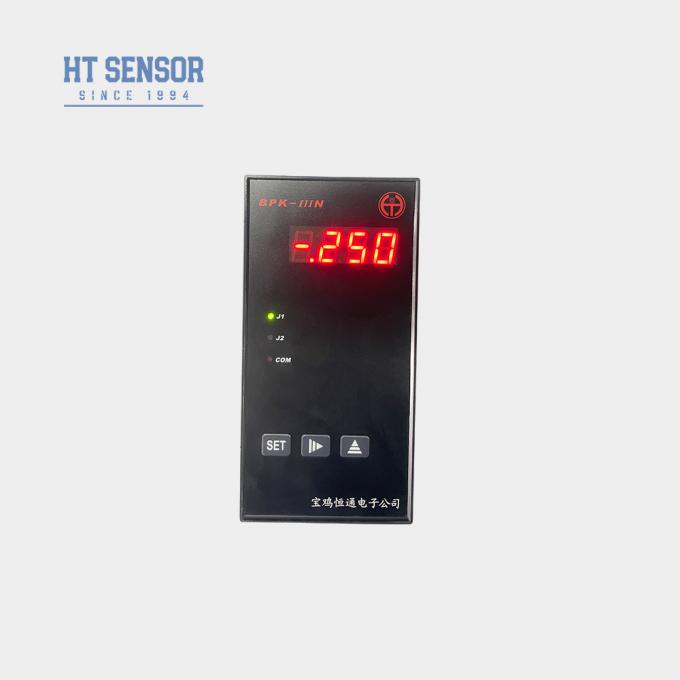

| BPK-IIIN1 | 80×160×80 (verticaal) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (verticaal) | 44+0.5× 92+0.7 | |
| BPK-IIIF1 | 96×96×112 (vierkante) | 92+0.7× 92+0.7 | |
| BPK-IIIF2 | 48×48×108 (vierkante) | 44+0.5×44+0.5 | met J2alarmlamp zonder J2 relais |
| BPK-IIIF3 | 72x72x112 | 67+0.7× 67+0.7 |
| bedrijf |
