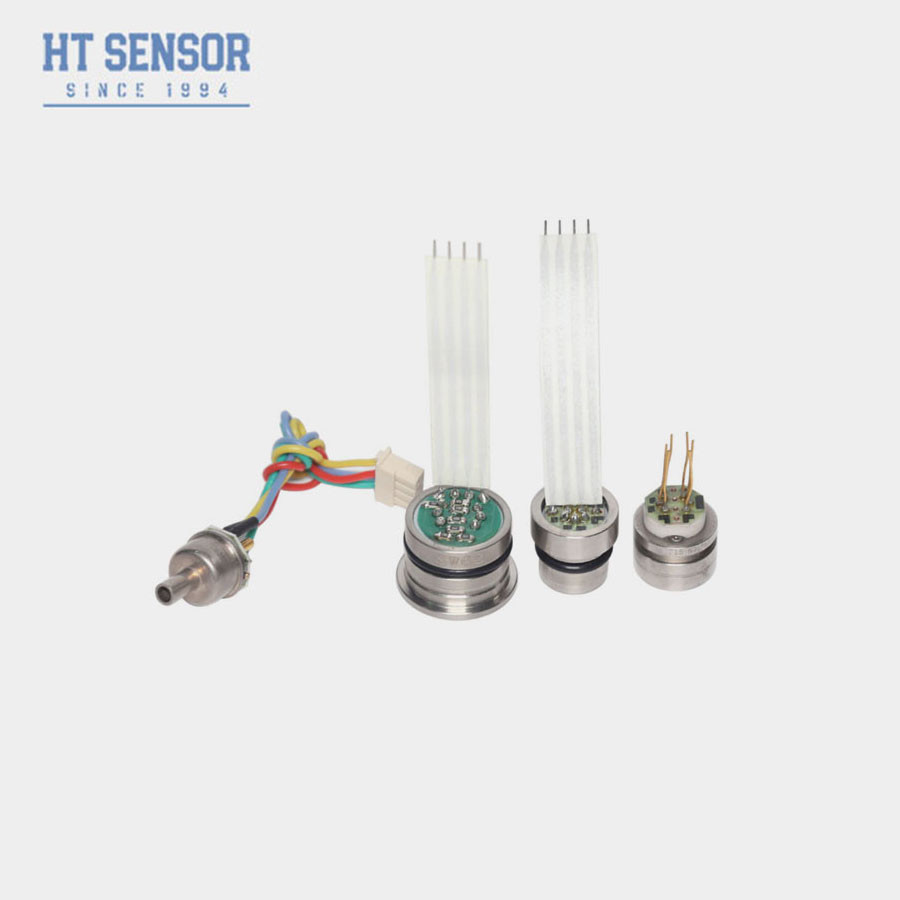

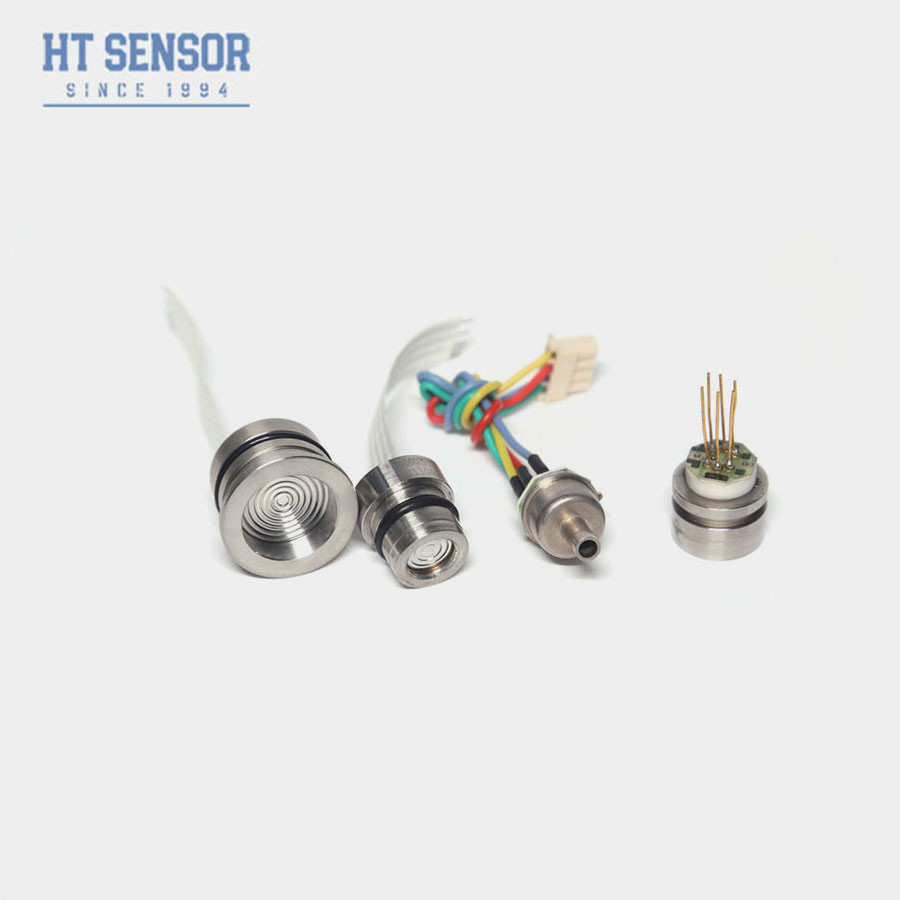

19 mm mv Uitgang Diffuse Silicon Pressure Sensor Piezoresistive Druk sensor
Product Details
| Materiaal: | 316L | Min bereik: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Aanbod: | 1.5 mA |
| Output: | 100mv+-30mv | verkiesbaar: | vierkleurige siliconen draad of vergulde pin |
| Model: | HT19 | Hoog: | 12 mm |
| Olie: | diffusiesilicium | Draad: | - Nee. |
| Markeren |
Diffuse siliciumdruksensor,Piezoresistieve silicondruksensoren,19 mm siliconen druk sensor |
||
Product Description
Inleiding van de siliciumdruksensor:
HT19 piezoresistieve siliciumdruksensor, het belangrijkste onderdeel is een hoogstabiel diffus silicium sensorelement.Het sensorenpakket maakt gebruik van siliconen olie om druk over te brengen van een 316L roestvrijstalen diafragma naar het sensorelement. Ze zijn voorzien van een verscheidenheid aan drukverbindingen om gebruik in een breed scala van OEM (Original Equipment Manufacturer) apparatuur.druk sensor voor gebruik in een breed scala van druk sensing
toepassingen waarbij corrosieve vloeistoffen of gassen worden gecontroleerd.
Productkenmerken vaneen siliconen druksensor:
- Breed meetbereik: 0~10KPa~60MPa
- Volledig 316LSS, vol Titanium of Hastelloy diafragma
- O-ring bevestiging
- Hoge nauwkeurigheid en stabiliteit
Toepassingen met een breedte van niet meer dan 10 mm,:
- Industriële controles
- Procesbesturingssystemen
- Industriële automatisering en stroomregeling
- met een vermogen van niet meer dan 50 W
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa |
|||
| Typisch | Max, ik ben er klaar voor. | Eenheden | ||
| Niet-lineaire druk |
±0.15 |
±0.3 | % F.S. | |
| Drukherhaalbaarheid en hysteresis | 0.02 | 0.05 | % F.S. | |
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | |
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Bewijsdruk | 3x Nominale bereik of 120 MPa, indien deze kleiner is | - Ja. - Ja. | ||
| Werktemperatuurbereik | -20 tot 80 | °C | ||
| Gecompenseerd temperatuurbereik | 0~70, 0~50 ((bereik≤20KPa) | °C | ||
| Temperatuurbereik voor opslag | -40 tot 125 | °C | ||
Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5 mA Temperatuur: 25°C
Afmeting
FQA:
1.V: Wat zijn de kenmerken van uw druksensor?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensoren per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
