19 mm diffuse silicium piezoresistive druk sensor -100KPa~100MPa bereik toepassingen

Basisinformatie
Plaats van herkomst: Baoji, China.
Merknaam: HT sensor
Certificering: RoHs,ISO9001
Modelnummer: HT19
Min. bestelaantal: 1
Prijs: negotiable
Verpakking Details: Standaard exportpakket
Levertijd: 5-8 werkdagen
Betalingscondities: Western Union, L/C, T/T
Levering vermogen: 5000 stuks per maand
Gedetailleerde informatie
Materiaal: 316L Min bereik: -100Kpa
Max Range: 60MPa Aanbod: 1.5 mA
Output: 100mv+-30mv verkiesbaar: vierkleurige siliconen draad of vergulde pin
Model: HT19 Hoog: 12 mm
Olie: diffusiesilicium Draad: - Nee.
Markeren:

19 mm diffuse silicium piezoresistive druk sensor

,

100 KPa diffuse silicium piezoresistieve druksensor

,

100 MPa diffuse silicium piezoresistieve druksensor


Productomschrijving

19 mm diffuse silicon druk sensor piezoresistive druk sensor

Inleiding van de siliciumdruksensor:

HT19 piezoresistieve siliciumdruksensor, het belangrijkste onderdeel is een hoogstabiel diffus silicium sensorelement.Het sensorenpakket maakt gebruik van siliconen olie om druk over te brengen van een 316L roestvrijstalen diafragma naar het sensorelementDe piezoresistieve druksensor gebruikt een internationale geavanceerde silicon-drukchip met hoge stabiliteit en hoge precisie, gebruikt een sinterbasis met een geoptimaliseerd spanningsontwerp en wordt geproduceerd door SMT,Gouddraadbinding, diafragma lassen, hoge vacuüm olie, druk cyclus stressverlichting, hoge temperatuur veroudering, temperatuur compensatie en andere processen.productie-ervaring en technologische innovatie, de producten hebben een uitstekende stabiliteit en prestaties, en worden algemeen erkend door gebruikers.

Productkenmerken vaneen siliconen druksensor:

  • Breed meetbereik: 0~10KPa~100MPa
  • Full316LSS, voltitanium of Hastelloy diafragma
  • O-ring bevestiging
  • Hoge nauwkeurigheid en stabiliteit

Toepassingen met een breedte van niet meer dan 10 mm,:

  • Meetdruk van gas en vloeistof
  • Olie-uitbuiting
  • Watervoorziening, warmtevoorziening van de stad
  • Procesbesturingssysteem
  • Luchtvaart- en scheepvaartinspectie
  • Hydraulische druk

Elektrische gegevens van siliciumdruksensor



Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ

Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC

Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken

Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal



Prestatiespecificatie van de siliciumdruksensor

Parameters

Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa

Typisch Max, ik ben er klaar voor. Eenheden
Niet-lineaire druk

±0.15

±0.3 % F.S.
Drukherhaalbaarheid en hysteresis 0.02 0.05 % F.S.
Nul uitslag 0 ± 1 0 ± 2 mV
Span-uitgang ≤ 20 KPa 50 ± 10 50 ± 30 mV
≥ 35 KPa 100 ± 10 100 ± 30 mV
Temperatuurfout-nul ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 KPa ±0.5 ± 1 % F.S.
Temperatuurfout-span ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 KPa ±0.5 ± 1 % F.S.
Bewijsdruk 3x Nominale bereik of 120 MPa, indien deze kleiner is - Ja. - Ja.
Werktemperatuurbereik -20 tot 80 °C
Gecompenseerd temperatuurbereik 0~70, 0~50 ((bereik≤20KPa) °C
Temperatuurbereik voor opslag -40 tot 125 °C

Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5 mA Temperatuur: 25°C

Afmeting

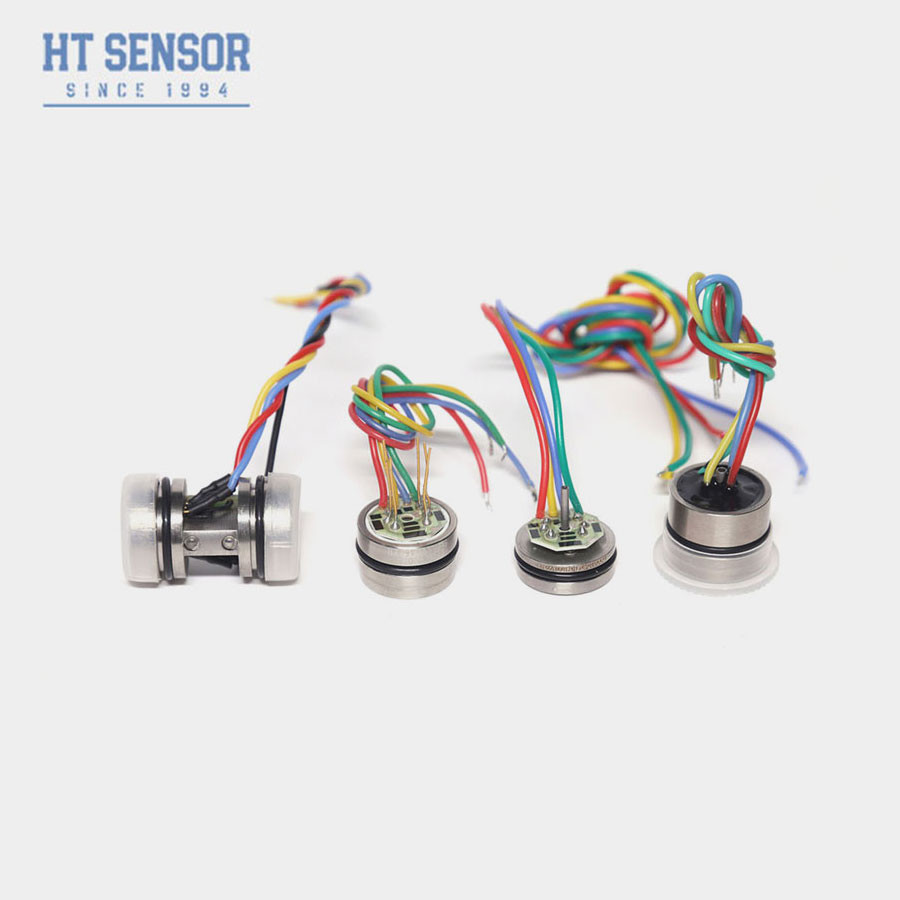

19 mm diffuse silicium piezoresistive druk sensor -100KPa~100MPa bereik toepassingen 0

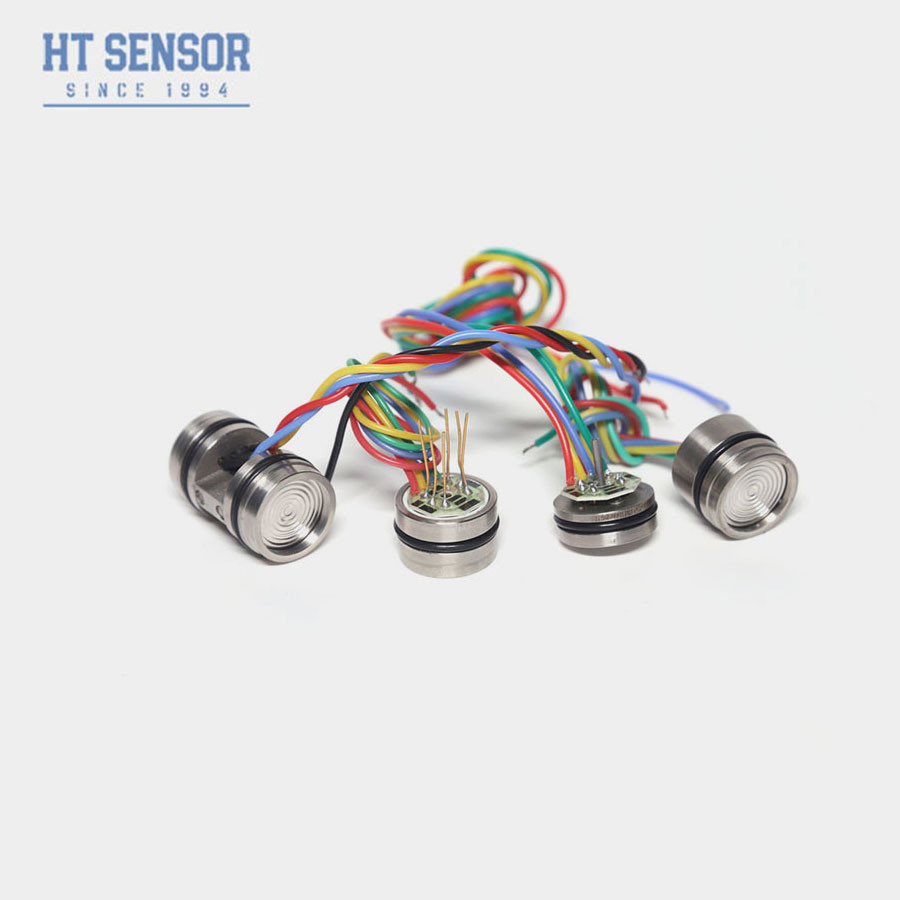

19 mm diffuse silicium piezoresistive druk sensor -100KPa~100MPa bereik toepassingen 1

19 mm diffuse silicium piezoresistive druk sensor -100KPa~100MPa bereik toepassingen 219 mm diffuse silicium piezoresistive druk sensor -100KPa~100MPa bereik toepassingen 3





FQA:

1.V: Wat zijn de kenmerken van uw druksensor?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensoren per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5.V: Hoe zijn de prijzen van de producten?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
