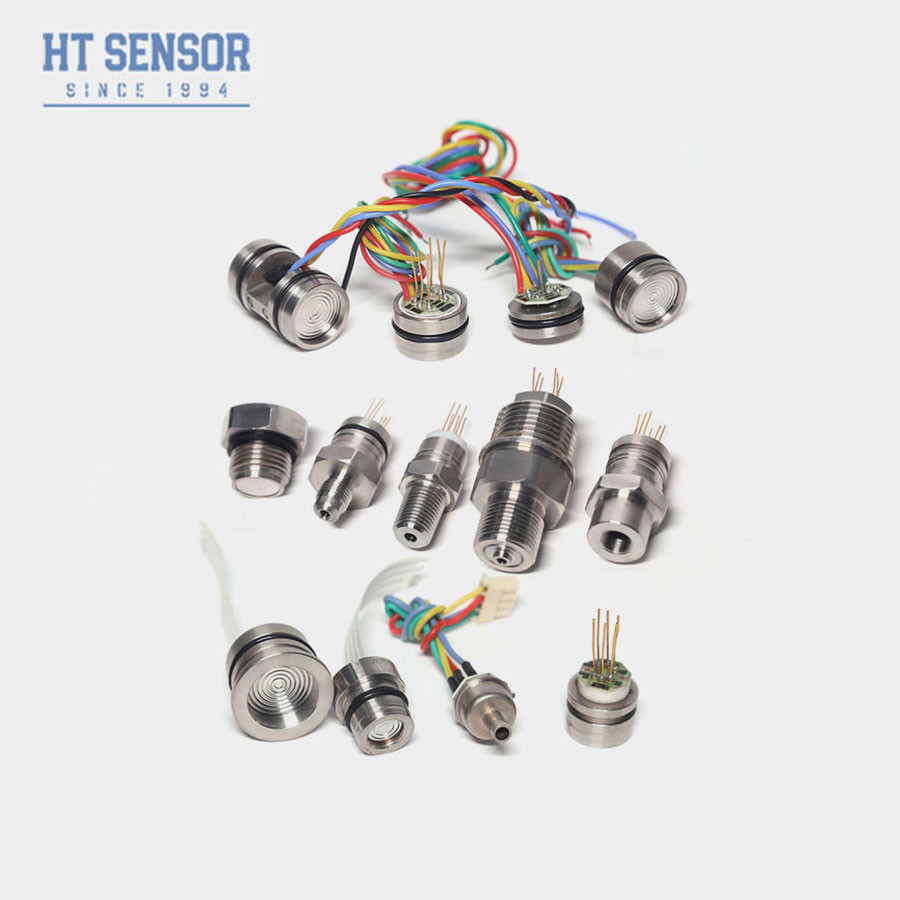

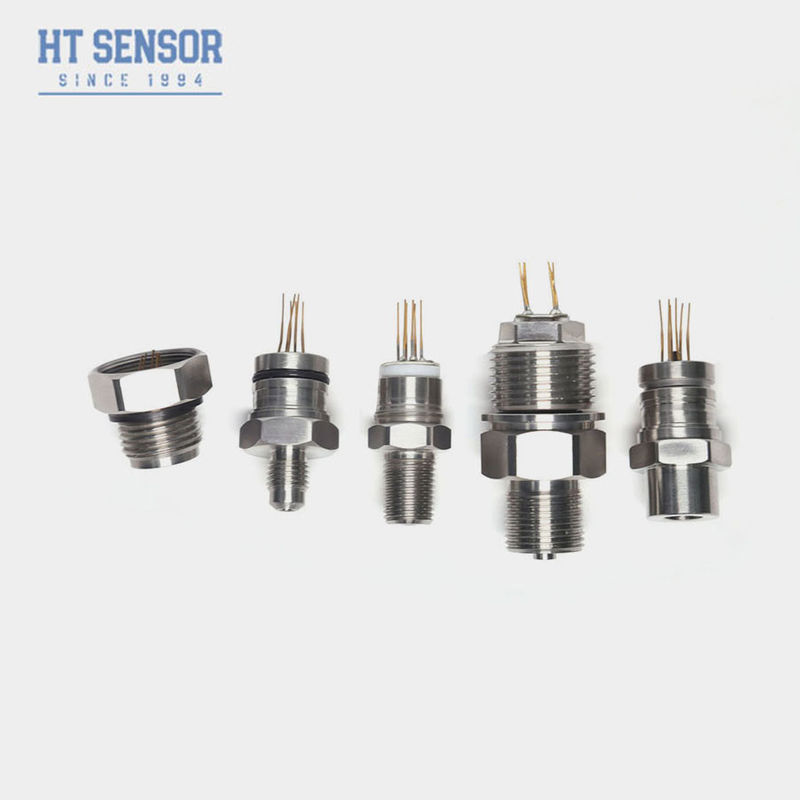

15 mm OEM Silicon 316L roestvrij staal Silicium druk sensor voor vloeistof niveau meting
Product Details
| Draadtype: | kan draad bevatten | Draadtype: | met een gewicht van niet meer dan 10 kg |
|---|---|---|---|
| Metingsmedium: | Gas en vloeistof | Kracht: | 5 tot 10 VDC /1,5 mA |
| Output: | 10mv/V 100+-30mv | Sleutelwoorden: | Mini sensor |
| Transportpakket: | Verpakking | Handelsmerk: | HengTong |
| Materiaal: | 316L roestvrij staal | Draad: | 1/4 NPT, 1/2 NPT |
| Max.bereik: | 40 MPa | ||
| Markeren |
15 mm siliconen druk sensor,316L siliciumdruksensor van roestvrij staal,Oem Silicium druk sensor |
||
Product Description
15 mm OEM 316L siliciumdruksensor voor vloeistofonderzoek
Silicium piezoresistieve druksensor
Inleiding van de siliciumdruksensor:
is een silicium piezoresistieve druksensor met zeer stabiele diffuse silicium elementen in de kern.Het gebruikt het piezoresistieve effect van diffus silicium om de druk van vloeistoffen en gassen te metenDe sensor kan druk- en niveau meetsignalen omzetten in mv elektrische output. De sensor heeft een snelle en nauwkeurige interface.
Productkenmerkenmet een breedte van niet meer dan 10 mm,:
- Gebruikt geavanceerde technologie en is ingekapseld in een 316L roestvrij staalhuisvesting
- Breed meetbereik 0~350KPa~60MpaS
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Verscheidene draadvormige interfaces beschikbaar voor selectie
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | ||||
| Meetbereik | Afmeting ((G) | 350KPa,1000KPa,2000Kpa | ||
| Absolute (A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | |||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Type | Maximaal | Eenheid | ||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |
| Hysteresis | 0.05 | 0.1 | % F.S. | |
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |
| Volledige productie | 100 ± 10 | 100 ± 30 | mV | |
| Nul Offset Temp. Drift | ±0.5 | ± 1 | % F.S. | |
| Volledige schaal Temperatuur Drift | ±0.5 | ± 1 | % F.S. | |
| Gecompenseerde Temp. | 0 tot 70 | oC | ||
| Werktemperatuur | -20 tot 80 | oC | ||
| Bergingstemperatuur | -40 tot 125 | oC | ||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 80MPa | |||
| Breukdruk | 5x de volledige schaal | |||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||
| Materiaal van het diafragma | 316L | |||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||
| Schok | 100 g, 11 ms | |||
| Reactietijd | ≤ 1 ms | |||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||
| Volledig medium | Siliciumolie | |||
| Gewicht | ongeveer 20 g | |||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | ||||
| Ontwerp van de structuur | |
| type 1 | |
| type 2 | |
| Elektrische aansluiting en compensatie |
|
|
| Voorbeelden van selectie |
| Besteltips |
vereiste lucht dichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
