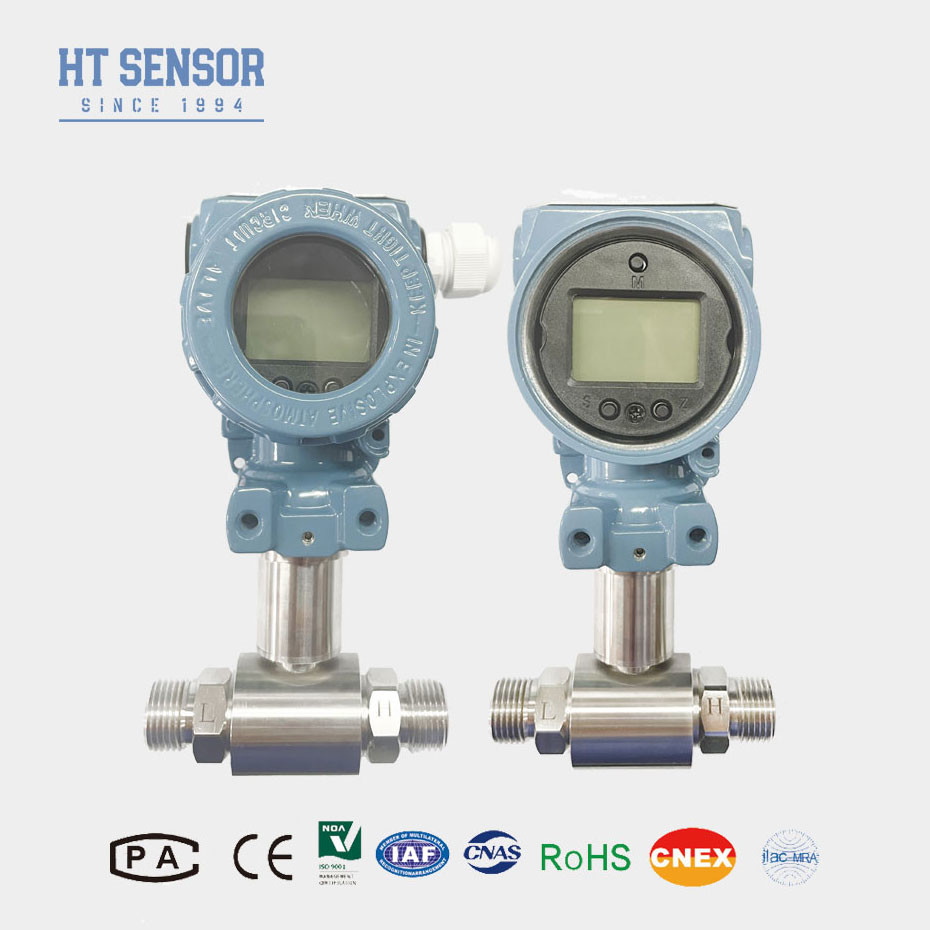

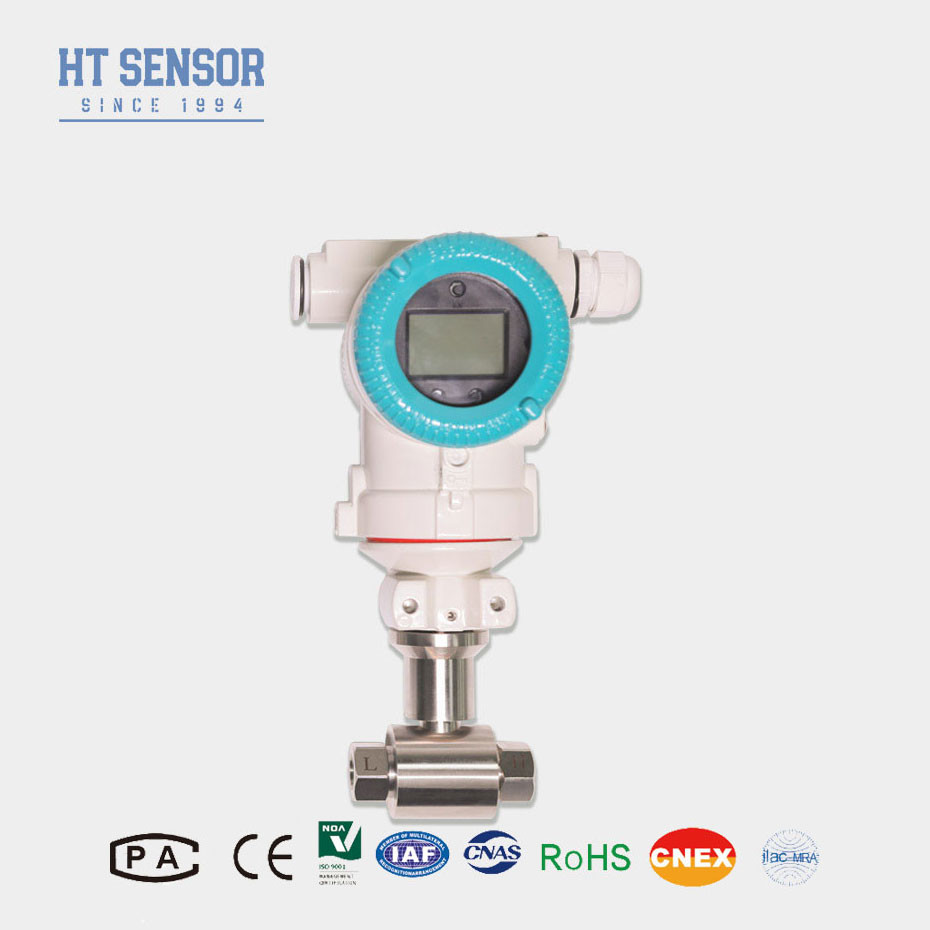

LCD-scherm Differentiële drukzender 2MPa Digitale drukomvormer
BP93420DIIIDdifferentiëlePverlengingTverlosser
Invoering van een differentialdruktransmitter:
De BP93420DIII-differentialdrukzender maakt gebruik van een piezoresistieve siliciumsensor.
De Wheatstone-brug op de sensorchip produceert een uitgangssignaal dat een uitstekende lineariteit vertoont met de differentialdruk.Dit maakt een nauwkeurige meting van de differentialdruk mogelijkDe zender is ideaal voor het uitvoeren van differentialdrukmetingen in diverse gas- en vloeistoftoepassingen, met name in industrieën als aardolie, chemie en pijpleiding.
Productkenmerkenvan differentialdruktransmitter:
1De zender is van roestvrij staal, waardoor hij compact is.en gemakkelijk te installeren
2Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd.
3De elektrische interface kan worden geselecteerd als een plug-in of directe bedrading optie.
Toepassingenvan differentialdruktransmitter:
1Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
2. toegepast in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
3- Drukmeting voor leidingen en ovenkamers
| Prestatieparameters |
| Meetbereik |
0-10KPa...~2MPa |
| Druktype |
Differentiële druk |
| Eenzijdige overbelasting |
≤ 3 keer het nominale bereik |
| Statische druk |
De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit |
± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur |
0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Werktemperatuur |
-30°C tot 80°C |
| Bergingstemperatuur |
-40 °C tot 100 °C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie |
IP65 |
| Gewicht |
~ 0,45 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0.5 tot en met 4,5 V |
5VDC |
1Bij het selecteren van het product moet u ervoor zorgen dat het meetmedium compatibel is met de met het product in contact komende onderdelen.
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te plaatsen.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.

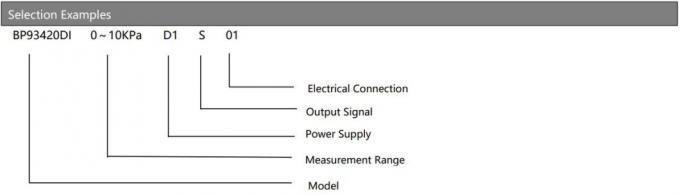

| Bestelgids: |
| BP93420XX |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| DII |
Differentiële druktransmitter
|
| |
Meetbereik |
0-10KPa...~2MPa |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |

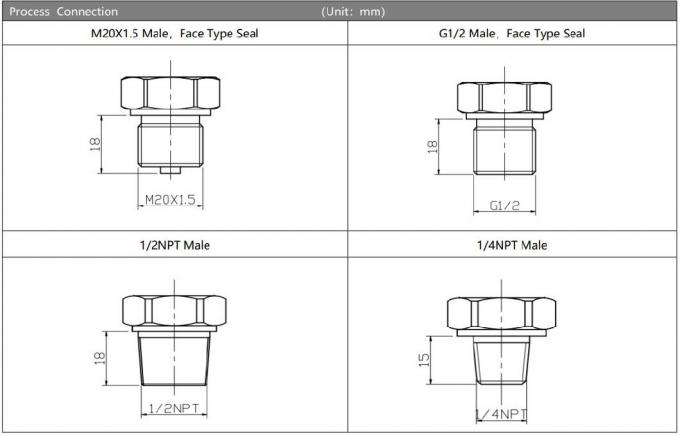

Drukverbinding |
| J1 |
M20×1,5 Man |
| J2 |
G1/2 Man |
| J3 |
G1/4 Man |
| J4 |
1/2 NPT Man |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
andere |
| |
Code |
Druktype |
| D |
Differentiële druk |
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
