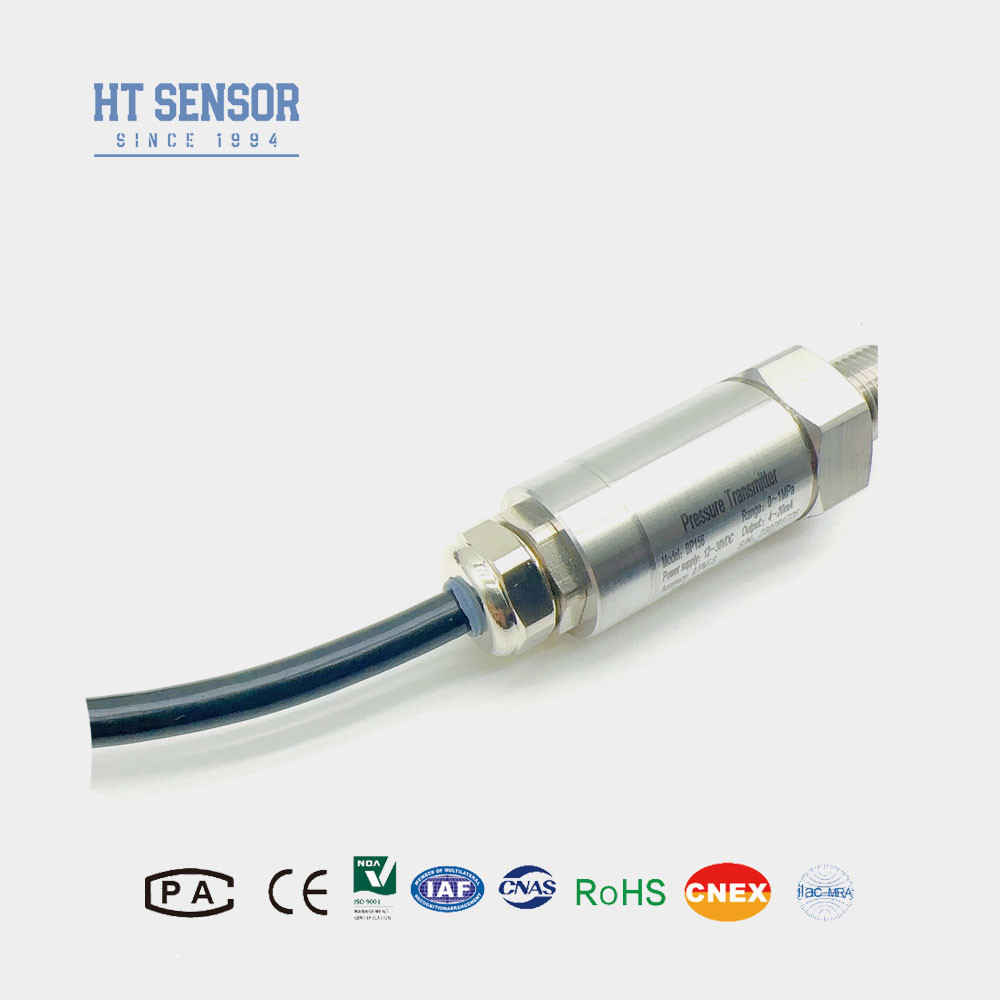

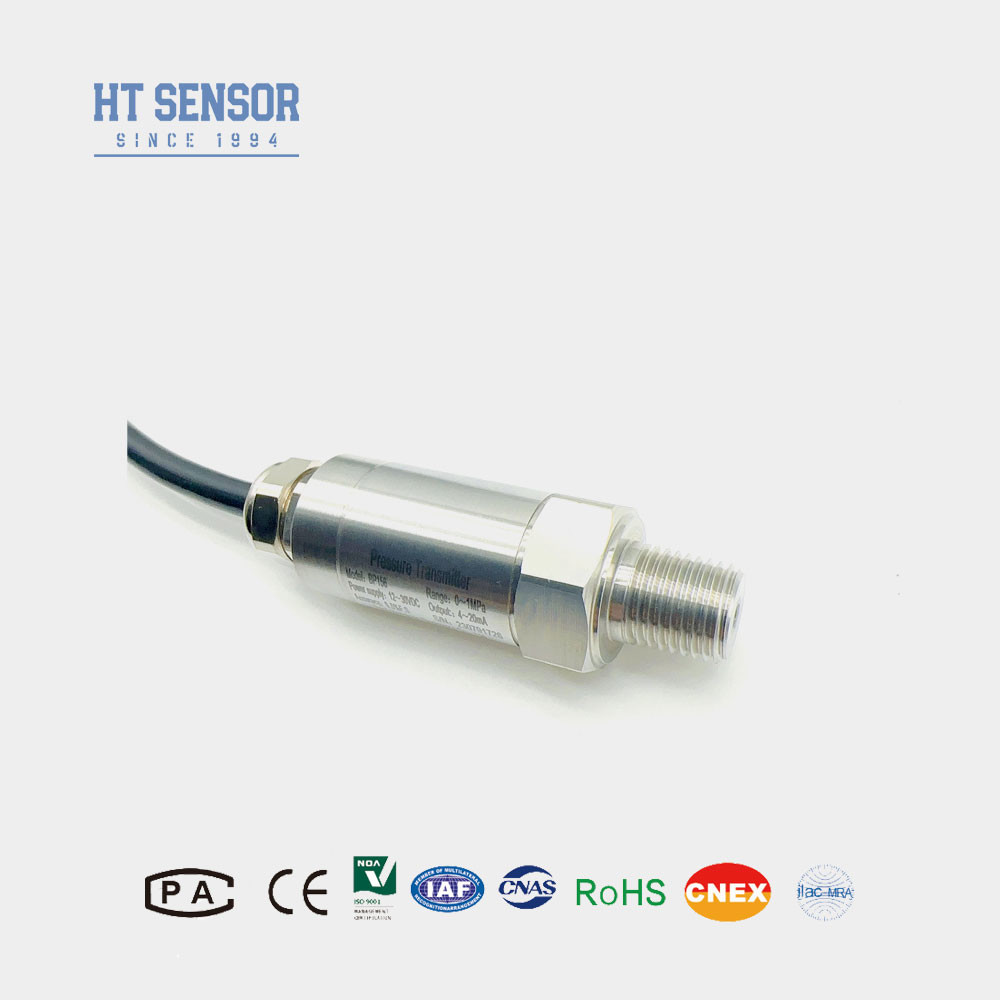

BP9325-I2C silicium piezoresistieve druksensor

Product Inleiding van industriële druksensoren

De BP9325-I2C-druksensor gebruikt onze zelf ontwikkelde HT-serie silicium piezoresistieve isolatie membraan olie gevulde kern als signaal meetelement.De signaalverwerkingscircuit bevindt zich in de roestvrijstalen behuizingHet product is onderworpen aan rigoureuze tests en verouderingsscreening voor onderdelen, halffabrikaten en eindproducten.een stabiele en betrouwbare prestaties te garanderen;.

Productkenmerken van industriële druksensoren

• Economisch en compact
• Dual 24-bit ADC's voor druk- en temperatuuropname
• Standaard I2C-communicatieprotocol
• Alle materialen van roestvrij staal

Communicatieprotocol

BP-I2C gebruikt het I2C-busprotocol voor communicatie met externe apparaten.BP-IIC fungeert als een I2C slaafapparaat, en het hoofdapparaat kan ermee communiceren met behulp van de volgende opdrachtformaten:

Wanneer BP-I2C is ingesteld op digitale output (met behulp van I2C 0xAC commando), zal B[23:0] worden uitgebracht in respectievelijk drie bytes. Gebruikers kunnen gemakkelijk omzetten naar percentage met behulp van de volgende formule:

Bij gebruik van het opdracht 0xAC I2C voor het aflezen van de gekalibreerde 5-byte gegevens wordt de temperatuurgegevens verstrekt door de laatste twee bytes van de 16-bit gegevens.Gebruikers kunnen de T-waarde eenvoudig omzetten in werkelijke temperatuur met behulp van de volgende formule::

Opmerking: de standaardbrug is 10% ~ 90%, het nulpunt van de sensorbrug komt overeen met 10%, het volle punt komt overeen met 90%. De standaardsensor geeft geen temperatuurwaarden.Temperatuur uitslag vereist aanpassing.
