19 mm 1,5 mA Diffuse Silicon Pressure Sensor Piezoresistive druk sensor
Product Details
| Material: | 316L | Min Range: | -100kpa |
|---|---|---|---|
| Max Range: | 60MPa | Supply: | 1.5mA |

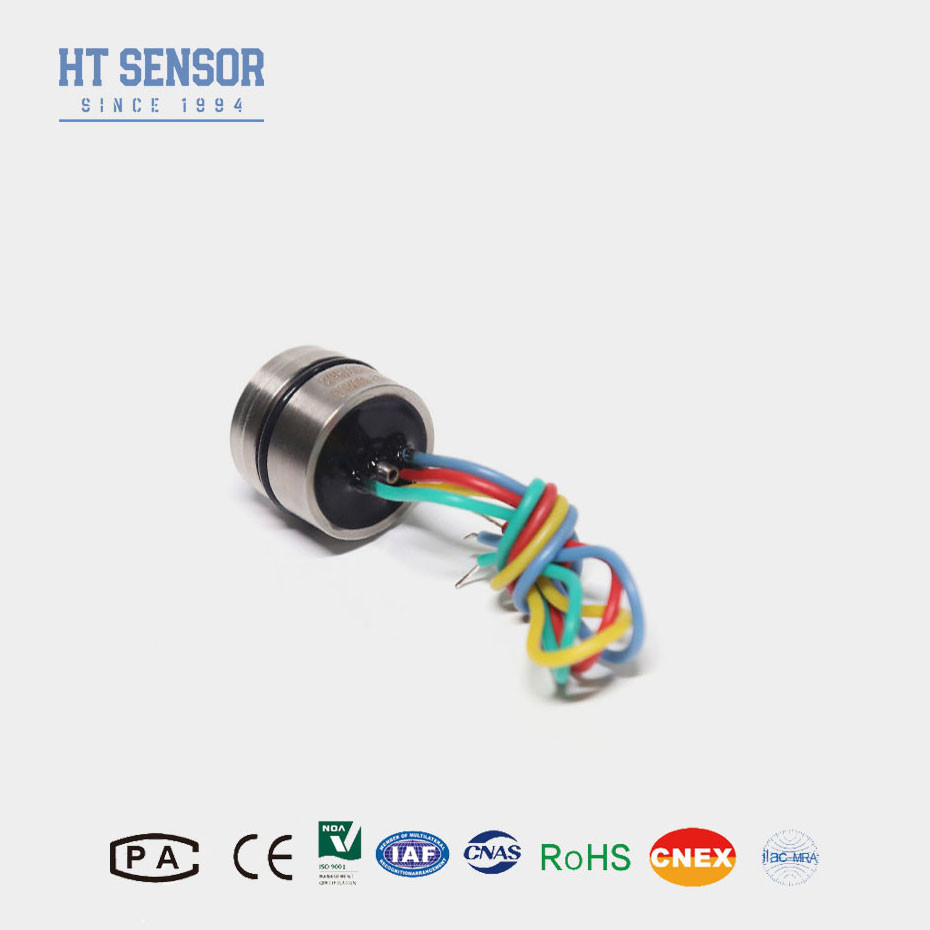

| Output: | 100mv+-30mv | Selectable: | Four-color silicone wire or Gold-plated pin |
| Model: | HT19 | High: | 12mm |
| oil: | diffusion silicon | Thread: | no |
| Markeren |
Piezoresistieve silicondruksensoren,19 mm siliconen druk sensor,1.5mA siliconen druksensor |
||
Product Description

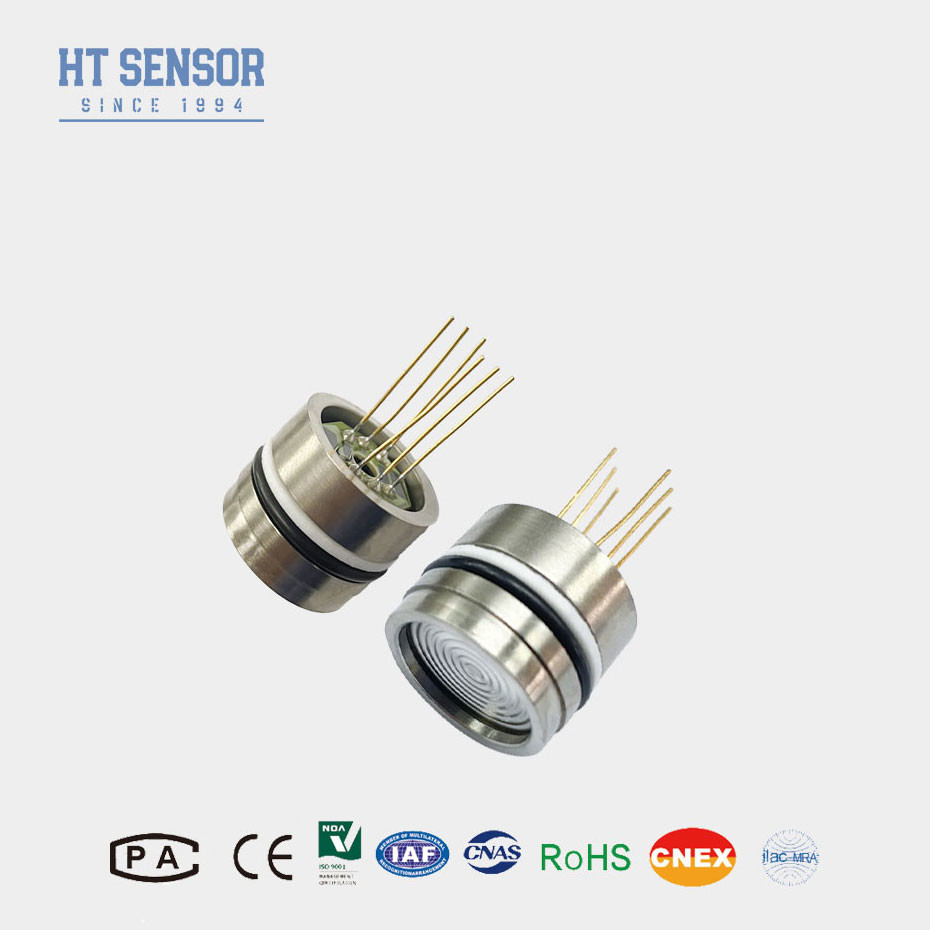

19 mm diffuse silicon druk sensor piezoresistive druk sensor
Inleiding van de siliciumdruksensor:
HT19 piezoresistieve siliciumdruksensor, het belangrijkste onderdeel is een hoogstabiel diffus silicium sensorelement.Het sensorenpakket maakt gebruik van siliconen olie om druk over te brengen van een 316L roestvrijstalen diafragma naar het sensorelementDe piezoresistieve druksensor gebruikt een internationale geavanceerde silicon-drukchip met hoge stabiliteit en hoge precisie, gebruikt een sinterbasis met een geoptimaliseerd spanningsontwerp en wordt geproduceerd door SMT,Gouddraadbinding, diafragma lassen, hoge vacuüm olie, druk cyclus stressverlichting, hoge temperatuur veroudering, temperatuur compensatie en andere processen.productie-ervaring en technologische innovatie, de producten hebben een uitstekende stabiliteit en prestaties, en worden algemeen erkend door gebruikers.
Productkenmerken vaneen siliconen druksensor:
• Robuust, geïsoleerd roestvrij stalen pakket
• Kleine grootte
• Betrouwbare halfgeleidertechnologie
• Kalibreerd en temperatuurscompensatie
• Absolute en meetdrukken
• Vacuümcompatibele, geïsoleerde sensoren
• Lage kosten
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters | Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa | |||
| Typisch | Max, ik ben er klaar voor. | Eenheden | ||
| Niet-lineaire druk | ±0.15 | ±0.3 | % F.S. | |
| Drukherhaalbaarheid en hysteresis | 0.02 | 0.05 | % F.S. | |
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | |
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Bewijsdruk | 3x Nominale bereik of 120 MPa, indien deze kleiner is | - Ja. - Ja. | ||
| Werktemperatuurbereik | -20 tot 80 | °C | ||
| Gecompenseerd temperatuurbereik | 0~70, 0~50 ((bereik≤20KPa) | °C | ||
| Temperatuurbereik voor opslag | -40 tot 125 | °C | ||
Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5 mA Temperatuur: 25°C
Afmeting
FQA:
1.V: Wat zijn de kenmerken van uw druksensor?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensoren per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
