Place of Origin: | Baoji,China |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Model Number: | BP93420DIII |
Minimum Order Quantity: | 1 |
Prijs: | negotiable |
Packaging Details: | Standard Export Package |
Delivery Time: | 5-8 work days |
Payment Terms: | Western Union, L/C, T/T |
Supply Ability: | 5000PCS/Month |
Model NO.: | BP93420D-III | Customized: | Customized |
---|---|---|---|
Pressure Type: | Differential Pressure | Transport Package: | Standard Export Packing with Carton |
Specification: | 10kpa~2Mpa | HS Code: | 9026201090 |
Type: | Differential Pressure Transmitter | Measuring Medium: | Gas or Liquid |
Accuracy Grade: | 0.25%, 0.5%,0.3% | Pressure range: | 0-10kpa...~2MPa |
Samples: | US$ 80/Piece 1 Piece(Min.Order) | Request Sample | ||
Markeren: | BP93420DIII Differentiële drukzender,Industriële processen Differentiële druktransmitter,Vloeistofdruk Differentiële druktransmitter |

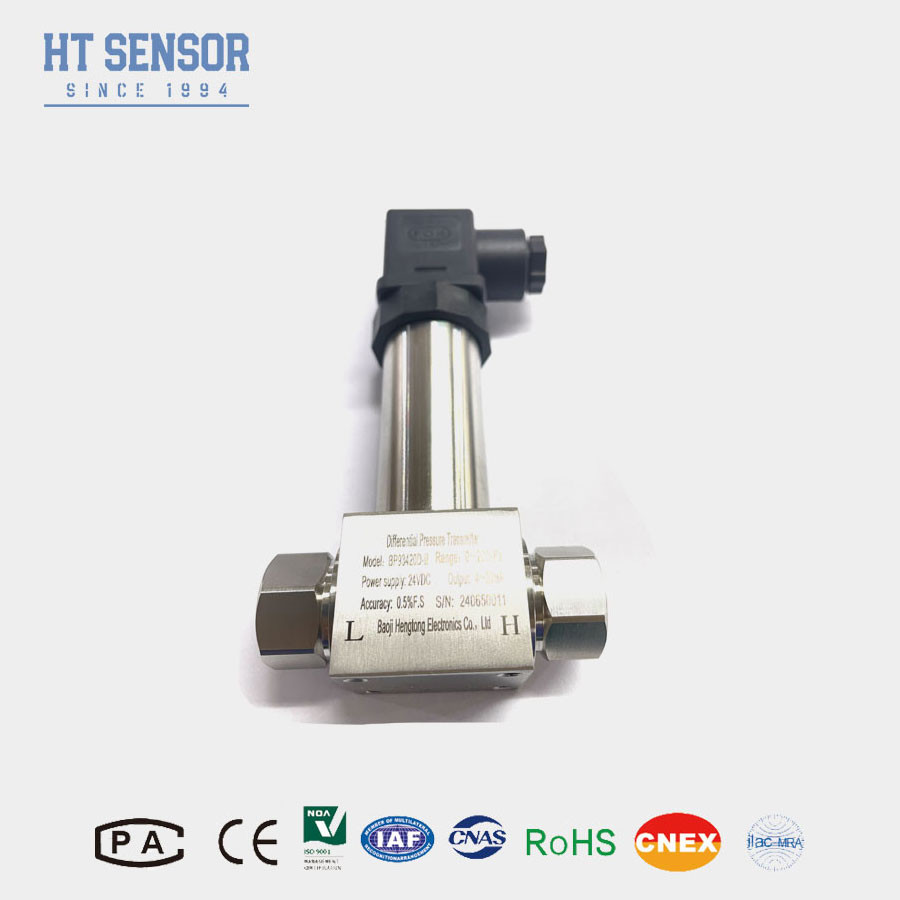

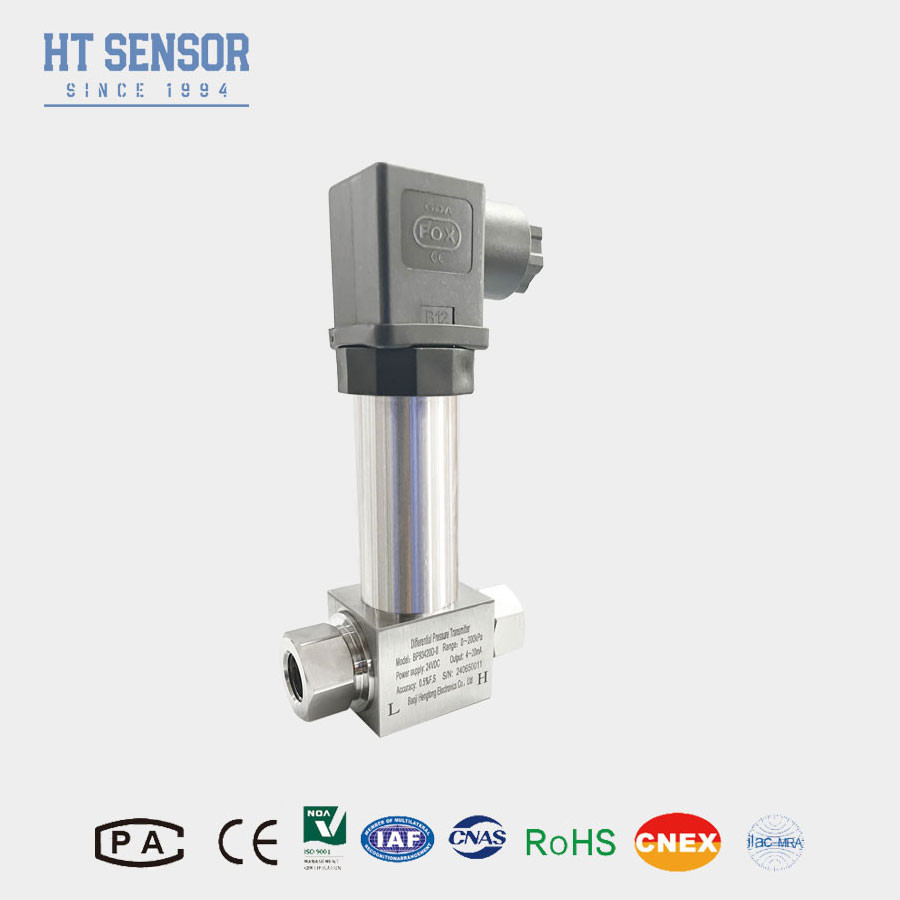

BP93420DIII Differentiële drukzender
Inleiding van de differentialdrukzender:
BP93420DIII vloeistofdrukdifferentiële drukzender maakt gebruik van een piezoresistieve diffuse silicium sensor.Wanneer de differentialdruk van het gemeten medium op de gegolfde diafragma's aan beide uiteinden van de sensor werkt, het uitgangssignaal van de Wheatstone-brug op de sensorchip vertoont een goede lineaire relatie met de differentialdruk, waardoor een nauwkeurige meting van de differentialdruk mogelijk is.Het is geschikt voor verschillende gas- en vloeistofdifferentialdrukmetingen in industrieën zoals aardolie, chemie, energie en hydrologie voor pijpleidingen.
Productkenmerken:
1De zender is van roestvrij staal, waardoor hij compact is.en gemakkelijk te installeren
2Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd.
3De elektrische interface kan worden geselecteerd als een plug-in of directe bedrading optie.
Toepassingen:
1Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
2. toegepast in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
3- Drukmeting voor leidingen en ovenkamers
Prestatieparameters | |
Meetbereik | 0-10KPa...~2MPa |
Druktype | Differentiële druk |
Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
Werktemperatuur | -30°C tot 80°C |
Bergingstemperatuur | -40 °C tot 100 °C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,45 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0.5 tot en met 4,5 V | 5VDC |

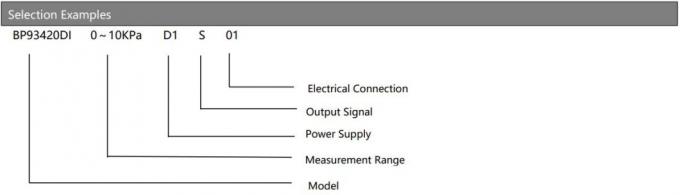

Bestelgids: | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
DII | Differentiële druktransmitter | |||||||
Meetbereik | 0-10KPa...~2MPa | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||

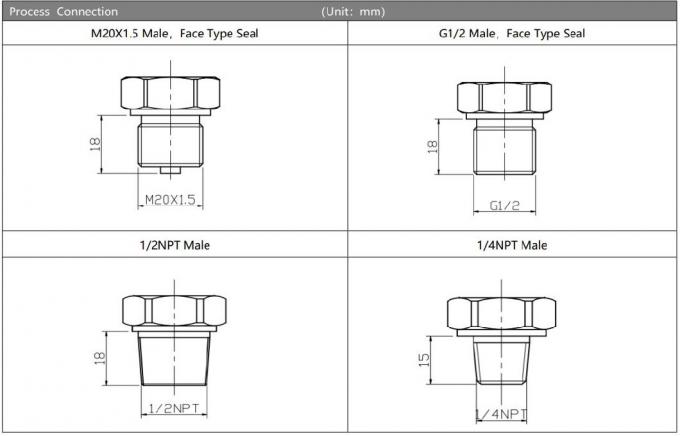

Code | Drukverbinding | |||||||
J1 | M20×1,5 Man | |||||||
J2 | G1/2 Man | |||||||
J3 | G1/4 Man | |||||||
J4 | 1/2 NPT Man | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | andere | |||||||
Code | Druktype | |||||||
D | Differentiële druk |
