M12*1 Sensor van de verbindingsdruktransmitter voor water- en oliedrukproeven G1/4
Productdetails
| Model NO.: | BP156-M | Housing Material: | 316LS.S. or 304S.S. |
|---|---|---|---|
| Pressure Type: | Gauge /Absolute/Sealed Pressure | Trademark: | HTsensor |
| Structure Type: | Diffused Silicon Pressure sensor | Measuring Medium: | Liquid and air |
| Pressure range: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc |
| Customization: | OEM and ODM | Connector: | M12*1 |
| Markeren |
M12*1 Sensor van de druktransmitter,Sensor van de waterdruktransmitter,Sensor voor de oliedruktransmitter |
||
Productbeschrijving
M12*1 Sensor van de verbindingsdruktransmitter voor water- en oliedrukproeven G1/4

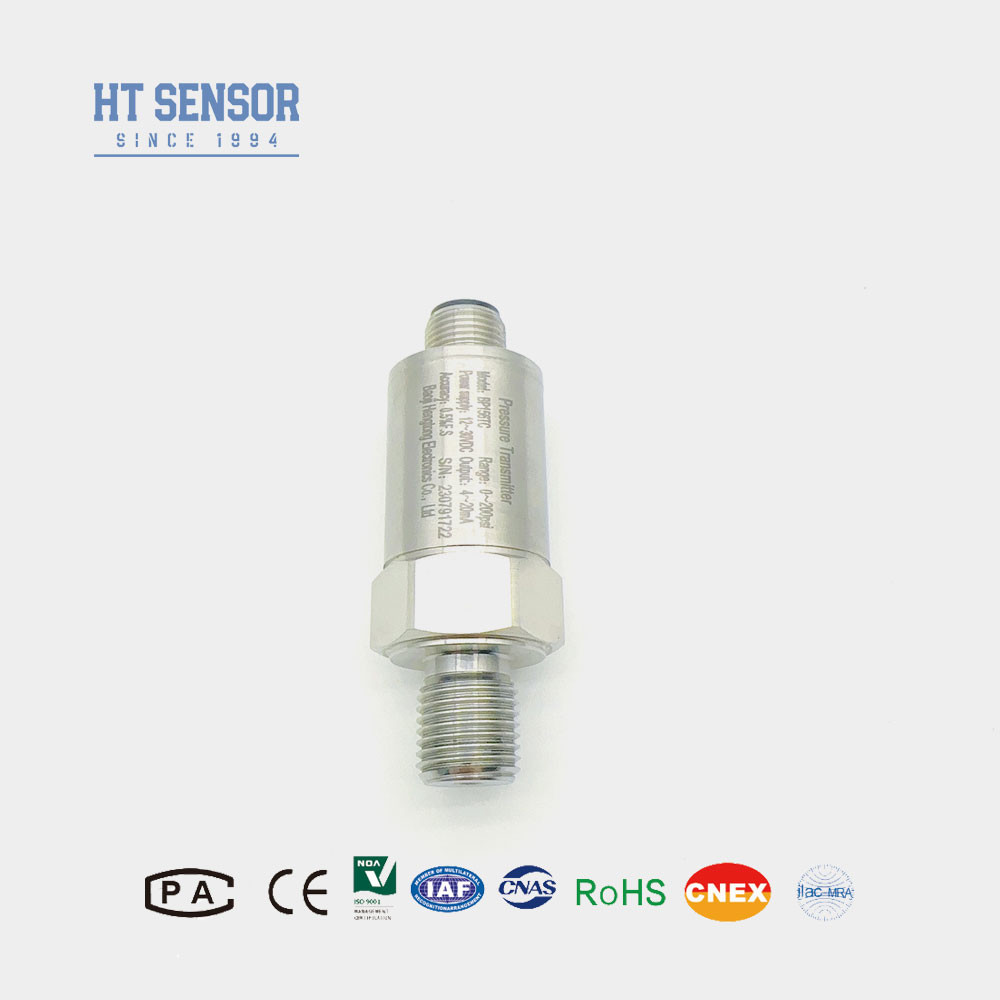

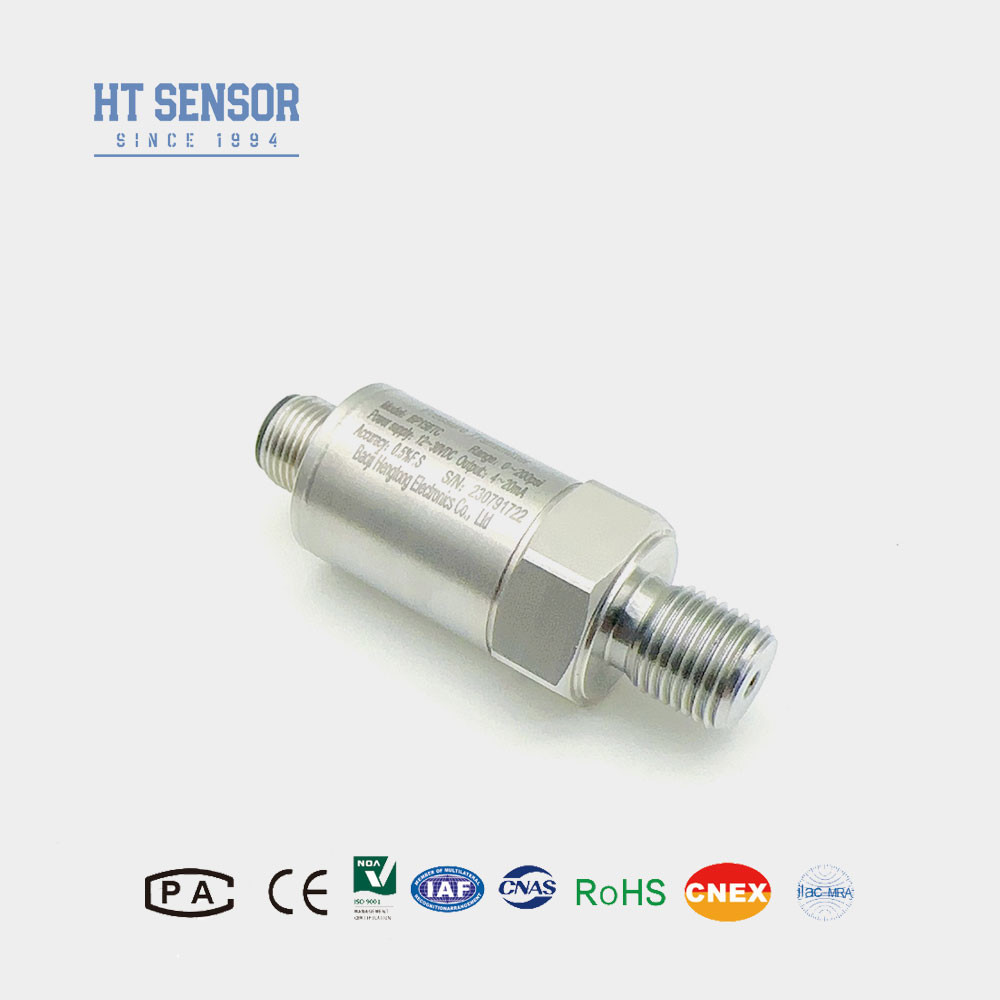

BP156-M druktransmittersensor
Invoering van mini-drukzender:
De BP156-M miniatuurdrukzender gebruikt een piezoresistieve druksensor met een geïsoleerd roestvrijstalen diafragma als signaalgevoelig element.Na automatische tests en laserfijnstelcompensatieHet versterkercircuit in roestvrij staal zet het sensorsignaal om in een standaarduitgangssignaal.gevoeligheidDeze producten vinden brede toepassingen in industrieën zoals aardolie, chemische industrie, metallurgie, elektriciteitscentrales, hydrologie voor drukmeting en -controle.
Productkenmerkenvan een mini-druktransmittersensor:
1Temperatuurbereik: -20 tot 85oC;
2. breed werktemperatuurbereik van -40 tot 125 °C;
3. Hoogwaardige druksensoren;
4Verscheidene uitvoeropties beschikbaar: 4~20mA/0,5~4,5V/1~5V/0~5V;
5. Compacte afmetingen met aanpasbare afmetingen;
6. M12 connector inbegrepen;
7. OEM, ODM en aanpassingsdiensten aangeboden.
Toepassingenvan een mini-druktransmittersensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3Het wordt gebruikt in industriële processen op locatie, zoals aardolie, chemie, metallurgie, elektriciteitsopwekking en hydrologie.
4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van een mini-druktransmittersensor: | |
|---|---|
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Voorbeelden van selectie |
| Besteltips |
1Bij het selecteren van een product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
3Om de betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar geaard zijn.
4. Kabel Zonder kabel standaard. Drie materialen zijn beschikbaar indien nodig. Als er geen speciale instructies zijn, kunnen polyethyleen kabelmaterialen worden gebruikt.Gelieve het in het bestelformulier te specificeren.
5In geval van speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en vermeld dit in de bestelling.
