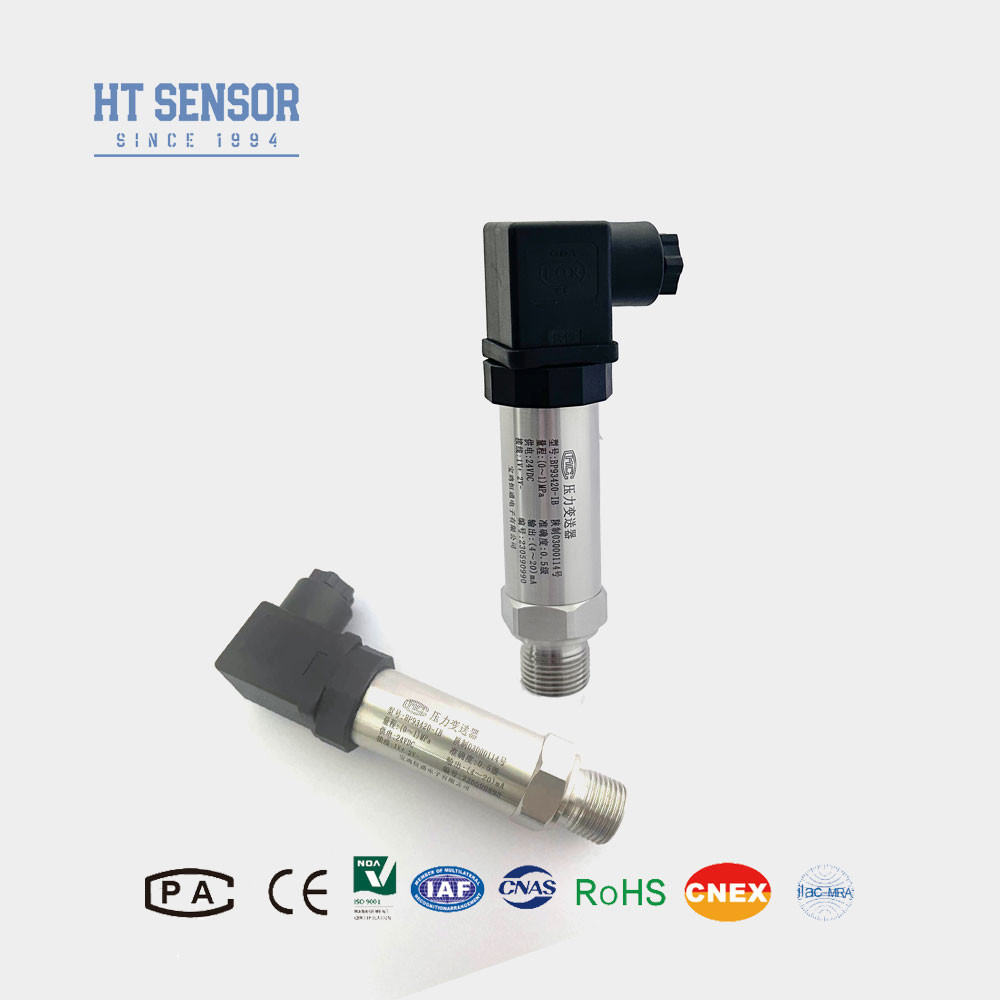

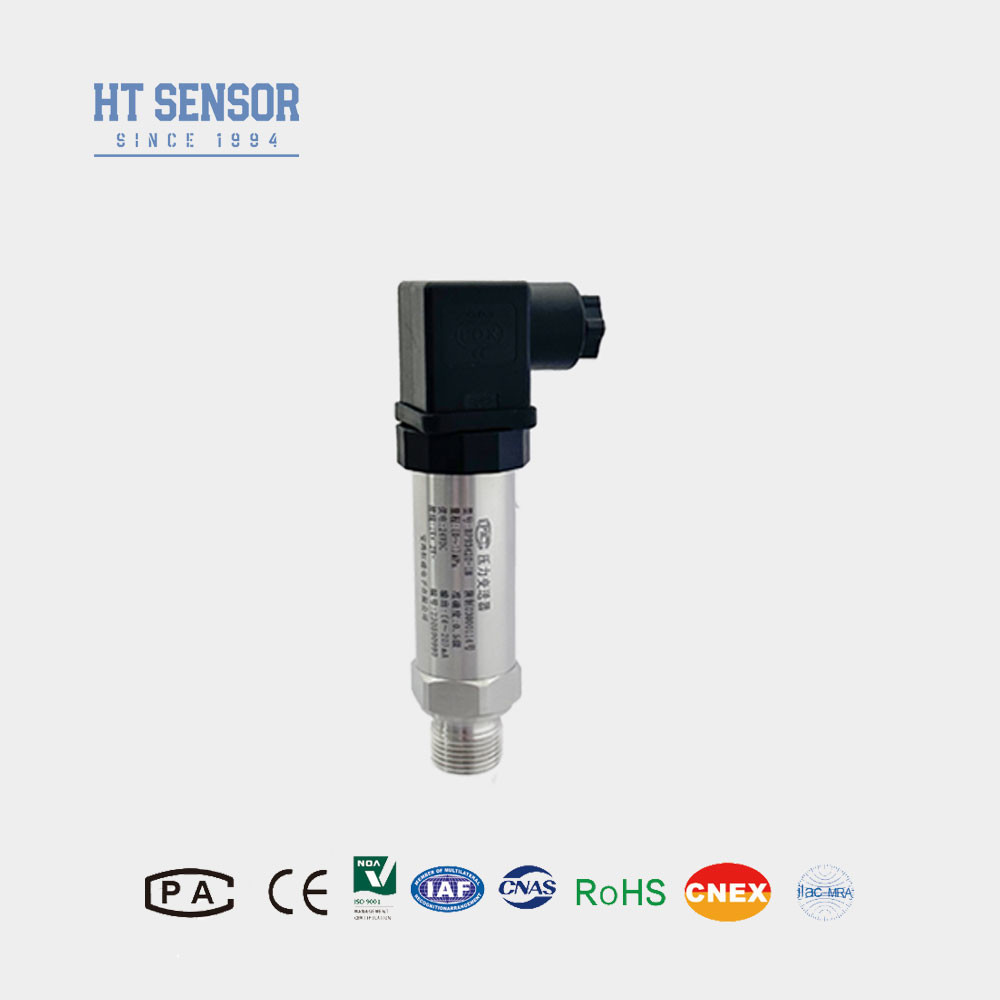

Hoge nauwkeurigheid BP93420IB druktransmittersensor met grote DIN 0,25% typische nauwkeurigheid
Product Details
| Model nr.: | BP93420-IB | Kracht: | 5VDC /24VDC |
|---|---|---|---|
| Beschermingscategorie: | IP65 | Langetermijnstabiliteit: | +-0,15%F.S/Jar (Type) |
| Huismateriaal: | 316L. of 304SS | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Handelsmerk: | HTsensor | Metingsmedium: | lucht. water olie |
| Genauigheidsgraad: | 00,5%, 0,25% | Drukbereik: | -100kpa~0a...100MPa |
| Markeren |
Hoog nauwkeurige druktransmittersensor,Grote DIN-druktransmittersensor,00 |
||
Product Description
Hoge nauwkeurigheid BP93420IB druktransmittersensor met grote DIN 0,25% typische nauwkeurigheid
BP93420IB Druksensor
Invoering van de drukzender:
BP93420IB-drukzender sensor bevat de HT-serie diffuse silicium geïsoleerde olie kern als primair signaal meetelement.Deze diffuse siliciumdruksensoren zijn speciaal ontworpen om precieze en consistente metingen te leveren voor kritieke processenMet uitzonderlijke nauwkeurigheid en stabiliteit is deze diffuse siliciumdruksensor geschikt voor een breed scala aan industriële toepassingen.betrouwbare prestaties bieden en een optimale procescontrole garanderen.
| Prestatieparameters van de druksensor | |
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,15 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
Productkenmerkenvan een druktransmittersensor:
- De drukzender heeft een breed meetbereik, een duurzame roestvrijstalen structuur en verschillende drukinterfacepties om aan verschillende toepassingsbehoeften te voldoen.
- Het compacte en lichtgewicht ontwerp maakt het gemakkelijk te installeren en te integreren in ruimtebeperkte omgevingen.
- Met een hoge precisie en een geheel roestvrij staalconstructie zorgt deze drukzender voor nauwkeurige en betrouwbare drukmetingen.
- Bovendien biedt het de mogelijkheid om een LED- of LCD-displaykop toe te voegen voor een handige controle en weergave van de druk ter plaatse.
Toepassingenvan een druktransmittersensor:
- Deze drukzender is speciaal ontworpen voor nauwkeurige meting van niet-corrosieve gassen en vloeistoffen, waarbij gebruik wordt gemaakt van 316L roestvrij staalmateriaal voor een betere duurzaamheid en betrouwbaarheid.
- Het heeft een brede toepassing in de scheepvaart- en luchtvaartindustrie, waar nauwkeurige drukmetingen cruciaal zijn voor veiligheid en prestaties.
- Naast de scheepvaart en de luchtvaart wordt deze drukzender veel gebruikt in verschillende industriële processen op locatie, waaronder aardolie, chemie, metallurgie, energieopwekking en hydrologie.
- Het wordt ook veel gebruikt in hydraulische en pneumatische besturingssystemen en zorgt voor nauwkeurige drukmeting voor een efficiënte systeemwerking.
| Bestelpunten van de druksensor |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling met LCD- of LED-displaykop van de transducer mag het transmissietoestand niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn..
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
6De standaard kabellengte is 1,5 m en er zijn drie soorten materialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in het bestelformulier.
7In geval van sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie en andere speciale vereisten, informeer ons bedrijf en vermeld in de bestelling.
| Bestelgids van de drukzender | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | -Nee.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
