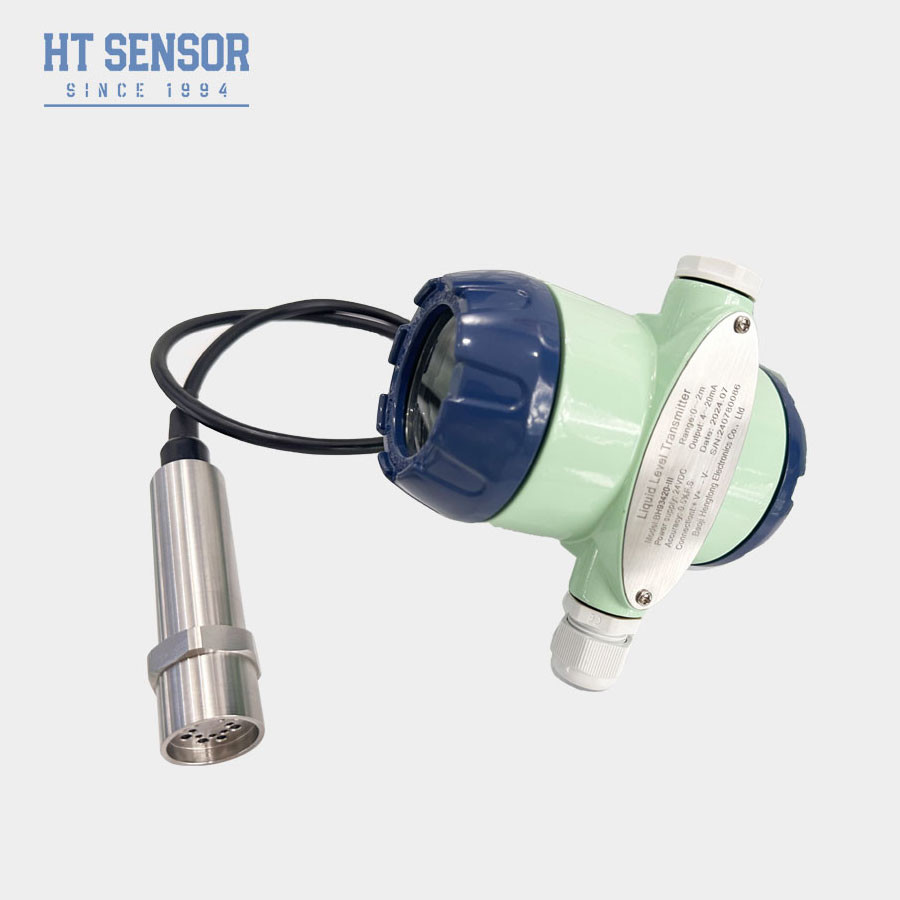

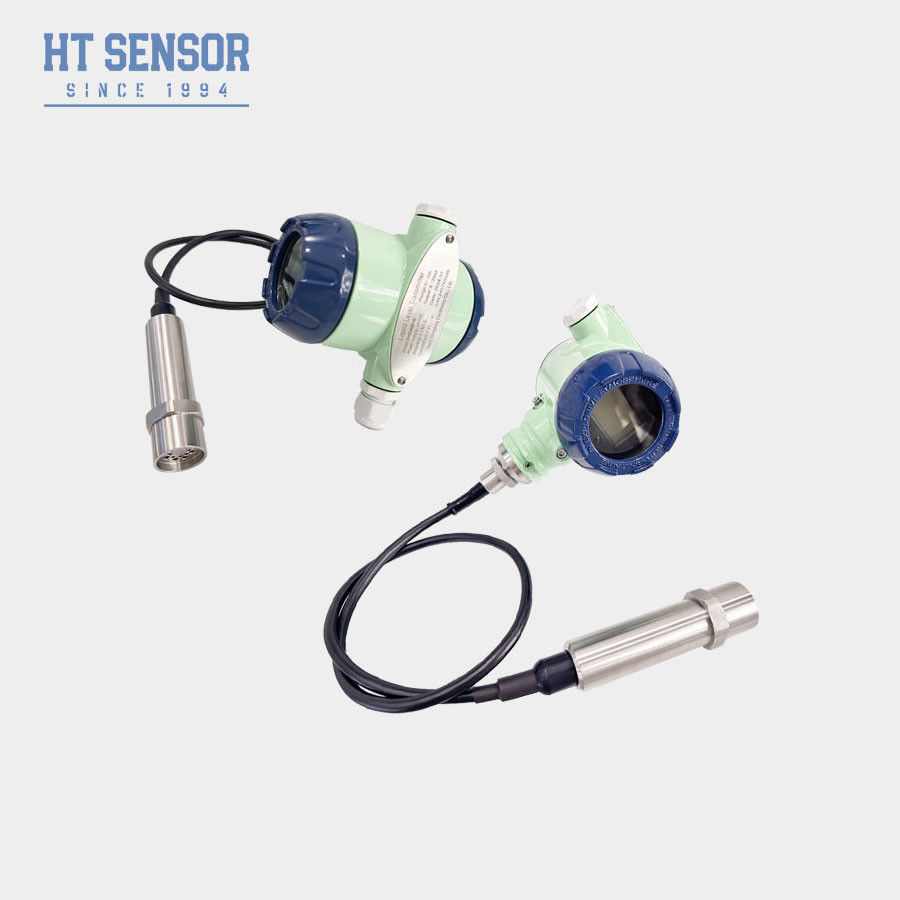

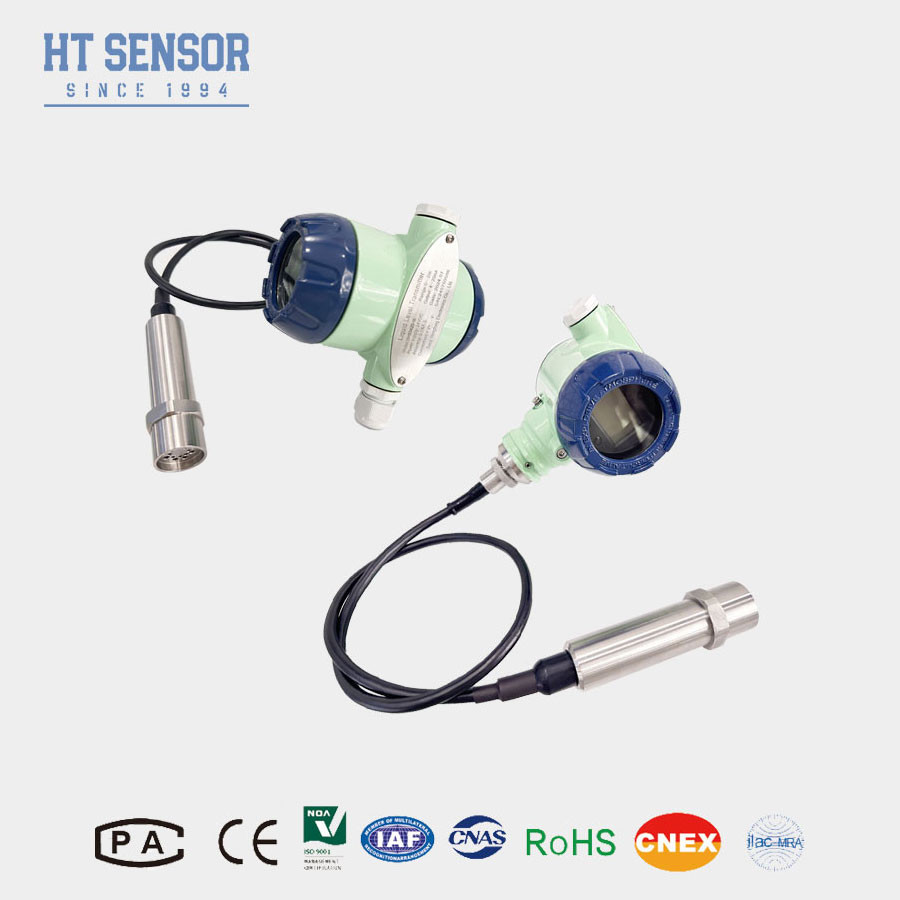

BH93420III VloeistofniveauTverlosser
Invoering van de waterstandszender:
BH93420-IIIEen piezoresistieve waterstandszender gebruikt het principe van de piezoresistieve sensor om de hoogte van het vloeistofniveau te bepalen door het drukgevoel van het medium op de sensor te meten.Wanneer de vloeistofhoogte toeneemt, neemt de druk van het medium op de sensor toe, waardoor de weerstandswaarde van de sensor verandert.De piezoresistieve vloeistofniveauzender zet het om in een elektrisch signaal dat gerelateerd is aan de hoogte van het vloeistofniveau door de verandering in de weerstandswaarde van de sensor te metenDe zender kan de hoogte van het vloeistofniveau nauwkeurig berekenen volgens de lineaire relatie tussen druk en weerstand.
Productkenmerken:
- Split-type ontwerp, dat de bedrading en kalibratie ter plaatse vergemakkelijkt
- LED-display
- Explosiebestendige classificatie: ExiaIICT6
- Hoge bescherming: IP68
- Kabel: PE,PU.PTFE
Toepassingen:
1. wordt veel gebruikt bij de bewaking en beheersing van het niveau van opslagtanks, tankkasten, leidingen en andere containers.
2Het kan worden gebruikt in vloeistofopslag- en transportsystemen in de aardolie-, chemische, farmaceutische en andere industrieën om ervoor te zorgen dat het vloeistofniveau binnen een veilig bereik ligt.
3. Piëzoresistentie vloeistofniveau zender kan worden gebruikt in waterbehandeling apparatuur om het vloeistofniveau van watertanks, zwembaden, enz. te controleren, om automatische controle te bereiken.
4Het is geschikt voor conserveringen, vulling en andere processen in de voedselverwerkende industrie om ervoor te zorgen dat het vloeibare gehalte van het product aan de norm voldoet.
5De piezoresistieve niveauzender kan worden gebruikt voor milieubewaking, zoals het niveaubewaken van rivieren, meren en andere waterlichamen.
6Het kan worden gebruikt in schepen en offshore engineering om het vloeistofgehalte van scheepsbrandstoftankjes, hutten, enz. te controleren.
|
Prestatieparameters:
|
| Meetbereik |
0~10m...400mH2O |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 2X nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit |
± 0,15% F.S/jaar (max.) |
| Nultemperatuurverschuiving |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur |
0-50oC (0-1m) . 0-2m); 0-70oC |
| Werktemperatuur |
-20 tot 80 °C |
| Bergingstemperatuur |
-30°C tot 100°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Schok |
100 g |
| Huismateriaal |
van gegoten aluminium, l1Cr18Ni9Ti |
| Materiaal van het diafragma |
316L roestvrij staal |
| Isolatieweerstand |
>=100MΩ@100VDC |
| Explosiebestendige classificatie |
ExiaIICT6 |
| Beschermingscategorie |
IP68 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~ 1,5 kg (zonder kabel) |
| Kabelmateriaal |
Polyethyleen, polyurethaan, PTFE-kabel |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
15 ~ 30VDC |
2/3/4 draad |
| RS485 communicatieprotocol |
|
4 draad |
|
Ontwerp van de structuur:
|
|
Voorbeelden van selectie:
|
1Zorg ervoor dat het gemeten medium tijdens de selectie compatibel is met de productonderdelen die ermee in contact komen.
2De dichtheid van het gemeten medium moet worden gespecificeerd.
3Voor sterke elektromagnetische of radiofrequente storingen, geef u de details aan ons bedrijf en vermeld deze in de bestelling.
4Om de betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar zijn geaard.
| De orde Gids: |
| BH93420 |
Code |
Ontwerp van de structuur |
| |
III. |
Liquid level transmitter met 2088 behuizing |
| |
|
Meetbereik |
0~10m...400m |
| |
|
|
Code |
Stroomvoorziening |
| |
|
|
D1 |
24VDC |
| |
|
|
|
Code |
Uitgangssignaal |
| |
|
|
|
S1 |
4~20mADC |
S2 |
RS485 |
| |
|
|
|
|
Code |
Elektrische aansluiting |
| |
|
|
|
|
B5 |
2088 met weergave |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Code |
Druktype |
| |
|
|
|
|
|
G |
Gewichtsdruk |
| |
|
|
|
|
|
Een |
Absolute druk |
| |
|
|
|
|
|
S |
Verzegelde referentiedruk |
| |
|
|
|
|
|
|
Code |
Materiaal |
| |
|
|
|
|
|
|
01 |
304 roestvrij staal |
| |
|
|
|
|
|
|
02 |
316L roestvrij staal |
| |
|
|
|
|
|
|
|
Code |
Kabelmateriaal |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
FQA:
1Q: Bent u een fabrikant?
A: Ja, we zijn een professionele sensorfabrikant van meer dan 50 jaar!
2K: Kun je OEM-service accepteren?
A: Ja, we kunnen uw bedrijfsinformatie en logo op onze sensoren zetten.
3Kan ik uw distributeur zijn?
A: Ja, we zijn op zoek naar distributeurs in de overzeese markt.
4V: Wat is uw doorlooptijd?
A: Normaal gesproken 7-10 dagen. Voor hoeveelheid boven 100pcs, heb je extra 3-5 werkdagen nodig.
