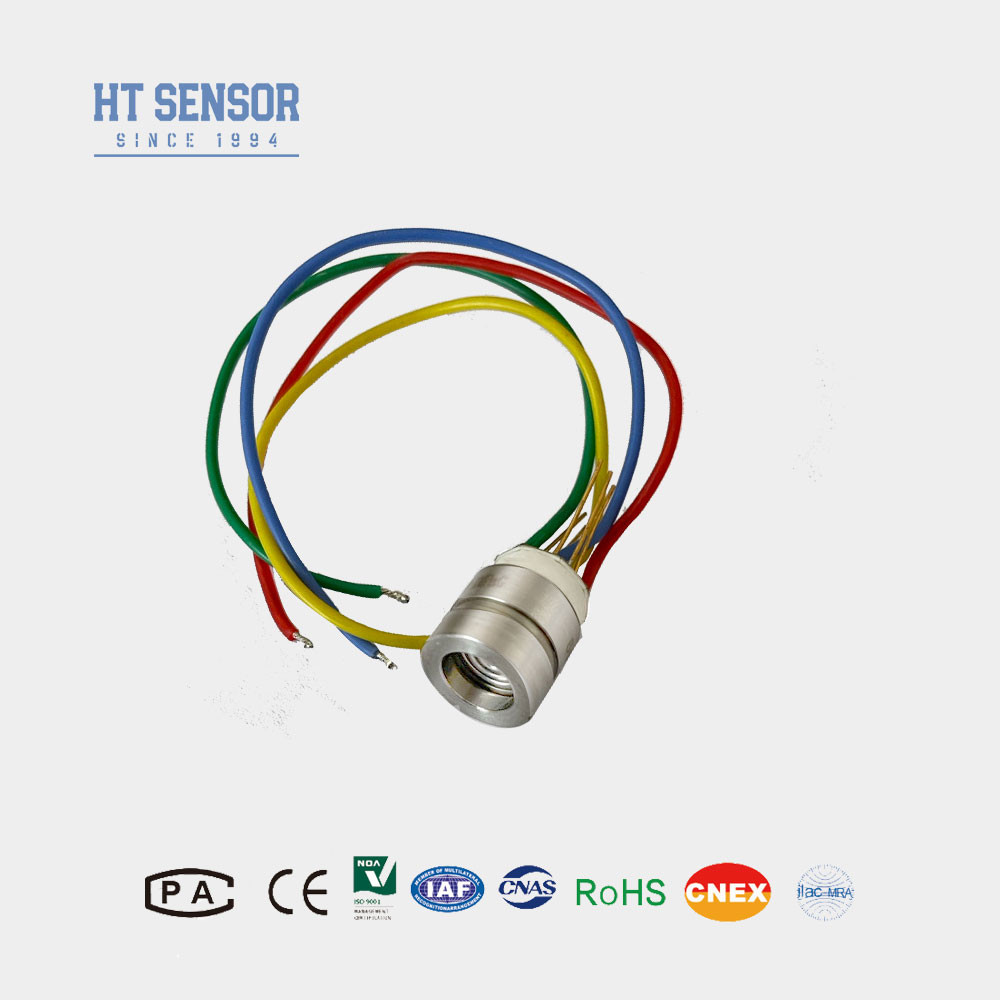

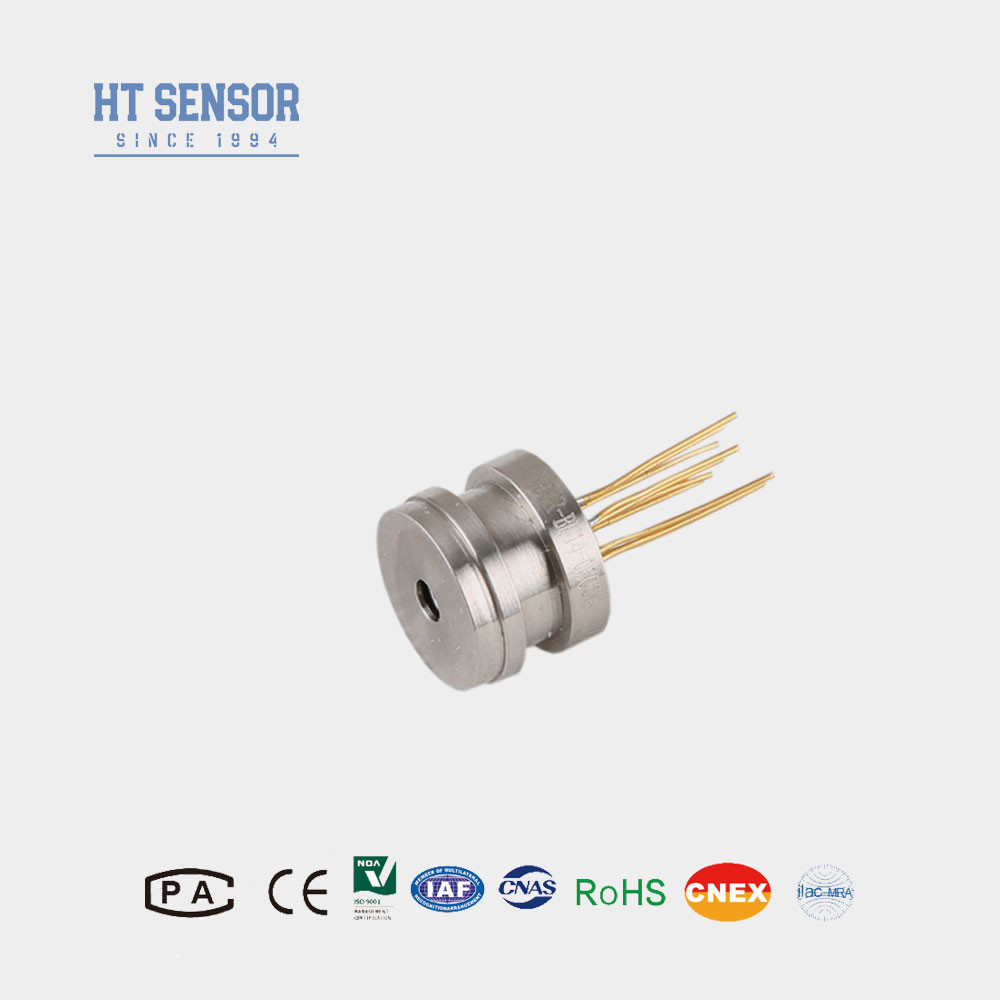

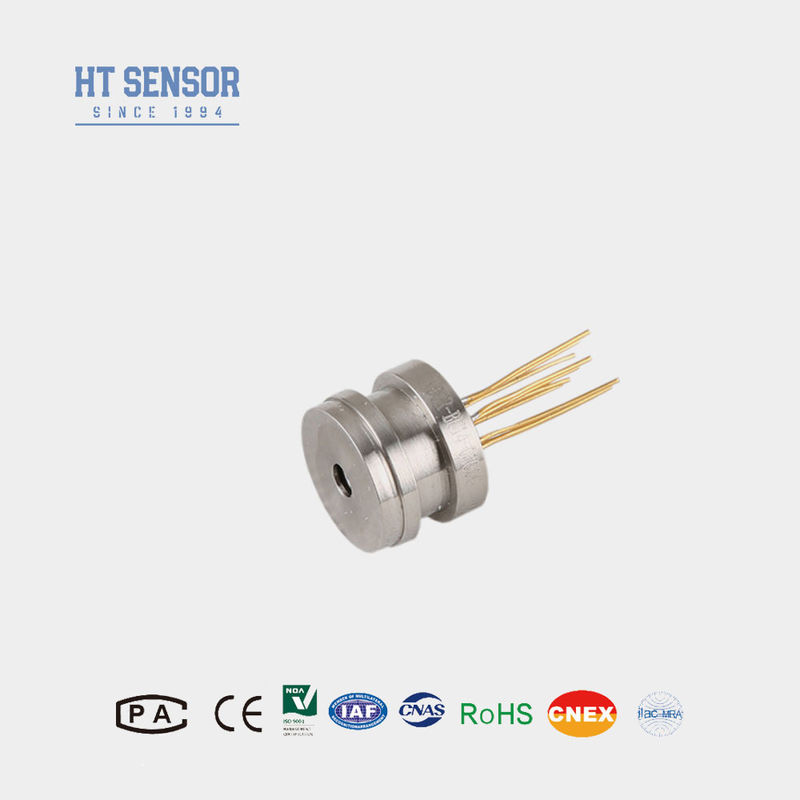

HT13V mini-silicondruksensor voor niet-corrosieve gas- en vloeistofdrukmetingen
Product Details
| Model nr.: | HT13V | Draadtype: | Vier-draad |
|---|---|---|---|
| Bereik: | 0-350kpa~35mpa | Levering: | 5-10VDC |
| Trefwoorden: | Mini sensor | Transportpakket: | KARTON |
| Handelsmerk: | HengTong | Oorsprong: | Baoji China |
| Type uitgangssignaal: | Analoog type mv signaal | Materiaal: | roestvrij staal |
| Markeren |
HT13V mini-silicondruksensor,Niet-corrosieve siliciumdruksensoren,Liquid Silicon Pressure Sensor 5-10VDC |
||
Product Description
HT13V mini-silicondruksensor voor niet-corrosieve gas- en vloeistofdrukmetingen
HT13V Silicon Piezoresistive Druk Sensor
Invoering van mini-siliciumdrukgevoel:
HT13V is een siliciumdruk sensor met internationale geavanceerde hoge stabiliteit, hoge precisie silicium druk chip, stress geoptimaliseerd ontwerp van de gesinterde basis, door middel van SMT, goud draad binding,scharnieren met een diameter van niet meer dan 20 mm, hoge vacuüm olie-injectie, druk cyclus stressverlichting, hoge temperatuur veroudering, temperatuur compensatie en andere processen, de stabiliteit van het product is uitstekend, uitstekende prestaties.
De totale grootte is geminiaturiseerd om aan de ontwerpvereisten van de totale grootte van de gebruiker te voldoen.
Productkenmerkenmet een diameter van niet meer dan 10 mm,:
- Gebruikt geavanceerde technologie en is ingekapseld in een 316L roestvrij staalhuisvesting
- Breed meetbereik 0~350KPa~60MpaS
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Vaste spanningstoevoer
Toepassingenmet een diameter van niet meer dan 10 mm,:
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
- Compact ontwerp, ideaal voor toepassingen met beperkte ruimte
- Gebruikt in procesbesturingssystemen voor controle en controle van de druk
- Meestal gebruikt in koelsystemen en luchtcompressoren voor drukmeting
Elektrische prestatiesmet een diameter van niet meer dan 10 mm,:
- Stroomvoorziening: ≤10VDC (5-10VDC)
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel
| Prestatieparametersmet een diameter van niet meer dan 10 mm,: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 80MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 15 g | ||||
| De parameters worden onder de volgende omstandigheden getest: 10V @ 25oC | |||||
| Ontwerp van de structuurmet een diameter van niet meer dan 10 mm, | |
| type 1 | |
| type 2 | |
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
vereiste lucht dichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
