10 kPa elektrische prestaties van de sensor van de transmissie van de drukverschil voor luchtproeven

Elektrische prestaties van de sensor voor de transmissie van de drukverschil voor luchttest

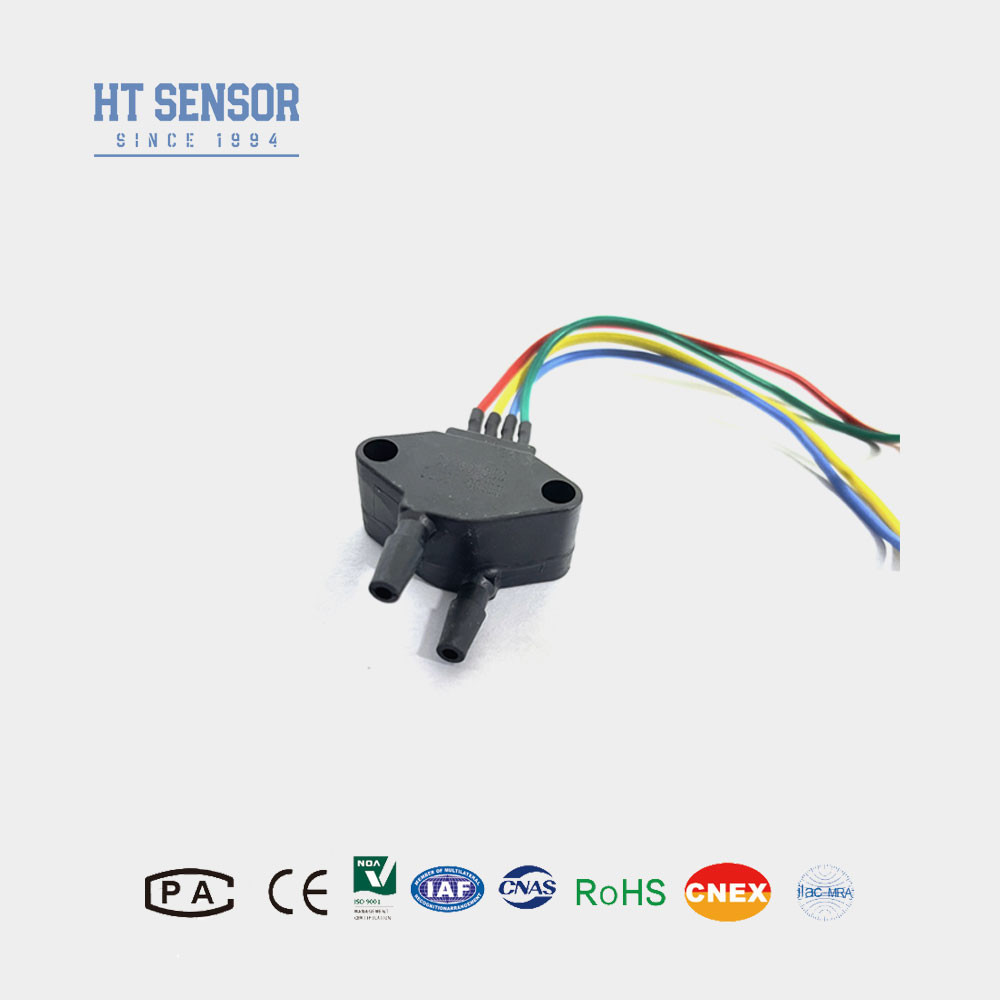

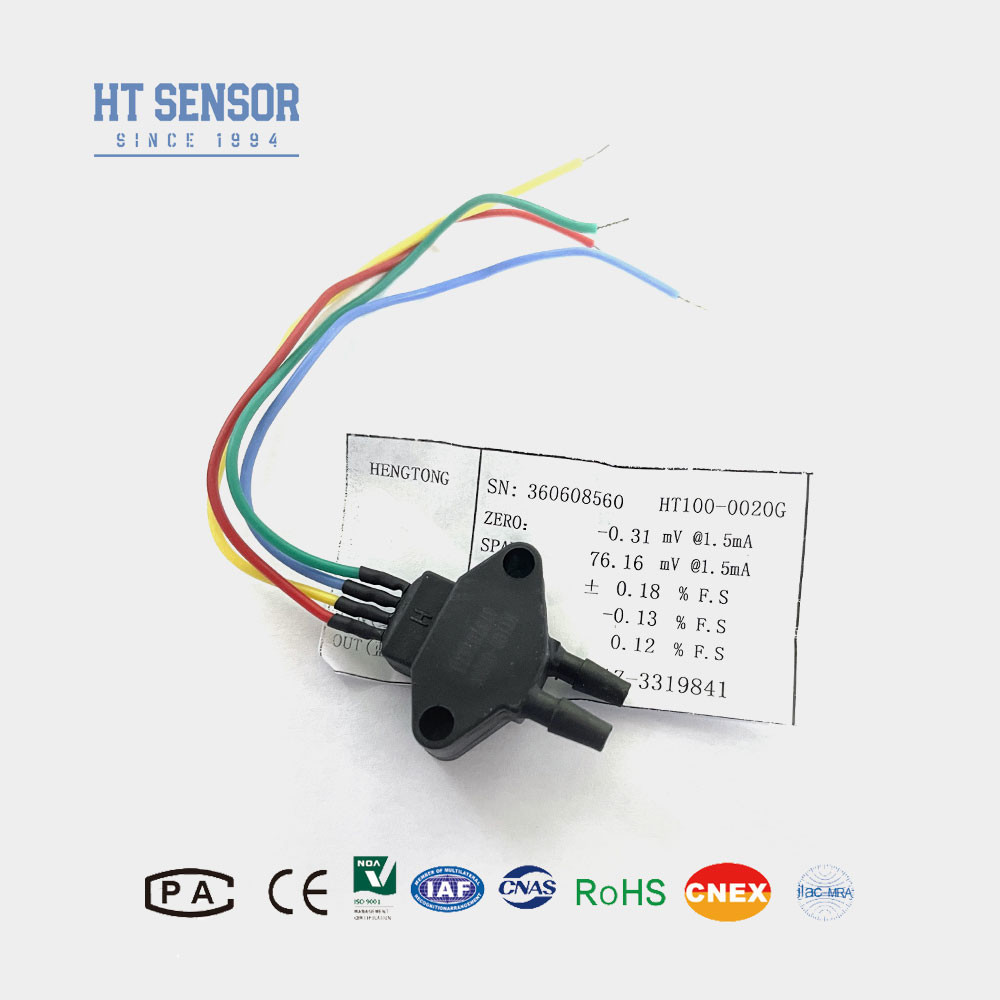

BP101 Silicium piezoresistieve druksensor

Introductie van een drukdifferentieel:

BP101 silicium piezoresistieve drukdifferentialsensor is een soort diffuse silicium element met een hoge stabiliteit.Het is een compacte differentialdruksensor speciaal ontworpen voor een klein differentialdrukbereikHet is bekend om zijn uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit, waardoor het ideaal is voor nauwkeurige gasdrukmetingen.

Productkenmerken van een differentialdruktransmitter:

• Breed meetbereik, 0~10KPa~200kpa.
• Hoge betrouwbaarheid en uitstekende stabiliteit.
• Toepassingen in de lucht- en ruimtevaart.

Toepassingen van differentialdruktransmitters:

• Meting van droge, niet-corrosieve gasdrukken.
• Pneumatische besturingssystemen.
• Biomedische techniek voor medische toepassingen.
• HVAC (verwarming, ventilatie en airconditioning) controle.
• Luchtvaartonderzoek voor luchtvaartgerelateerde doeleinden.

Elektrische prestaties van de differentialdruktransmitter:

• Stroomvoorziening: 5 V gelijkstroom
• Uitvoer:0.5-4.5VDC

• Prestatieparameters
  Meetbereik	0-10KPa,0~~~200KPa
  Druktype	Differentiële druk
  Statische druk	2 keer het nominale bereik
  Overbelasting	≤ 1,5 keer het nominale bereik
  Precisiteit @ 25°C	±0,5% (typisch), ±1% (maximaal)
  Nultemperatuurverschuiving	±2,5% F.S/°C (typisch) ±3% F.S/°C (maximaal)
  Span Temperatuur Drift	±2,5% F.S/°C (typisch) ±3% F.S/°C (maximaal)
  Compensatietemperatuur	0-50°C
  Werktemperatuur	-20°C tot 80°C
  Bergingstemperatuur	-40°C tot 100°C
  Huismateriaal	Plastic
  Drukverbinding	φ5 luchtspijp of aanpasbaar
  Beschermingscategorie	IP65

Bestelpunten van een drukdifferentiële zender
1Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuising om de vereiste luchtdichtheid te bereiken
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
