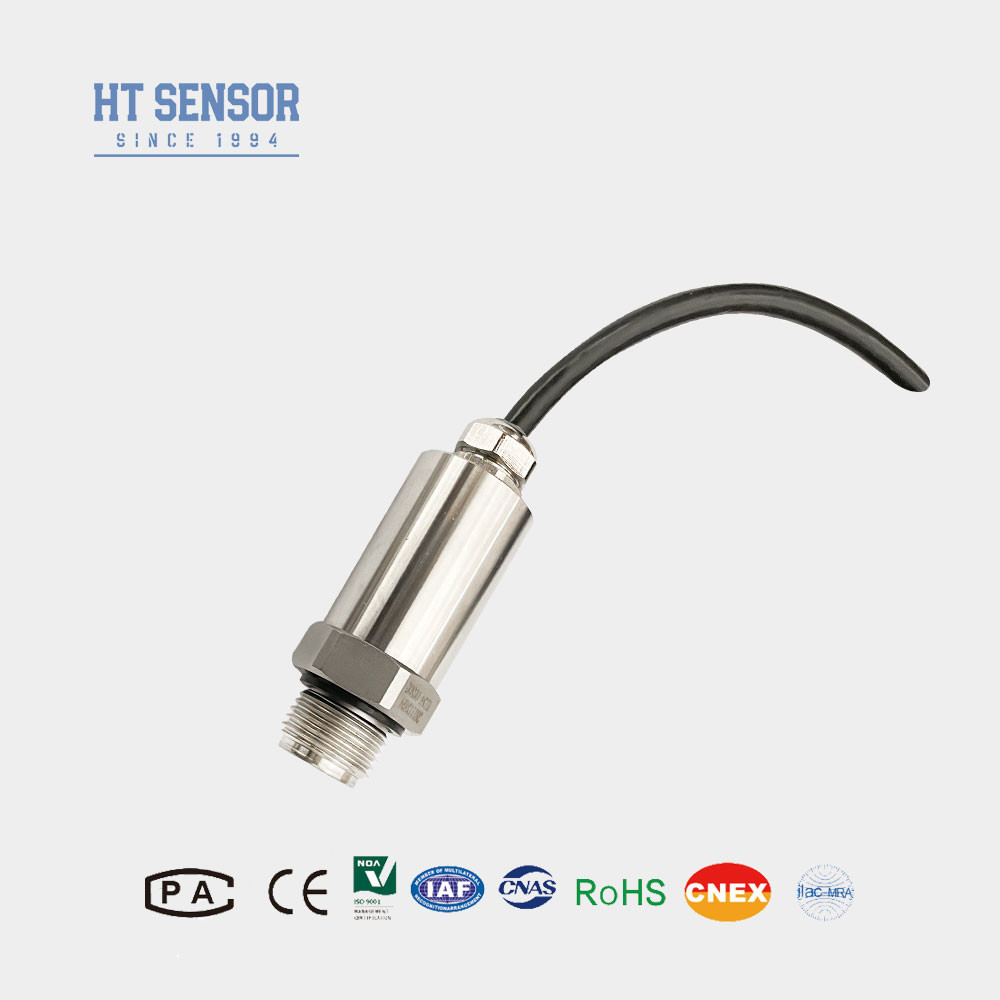

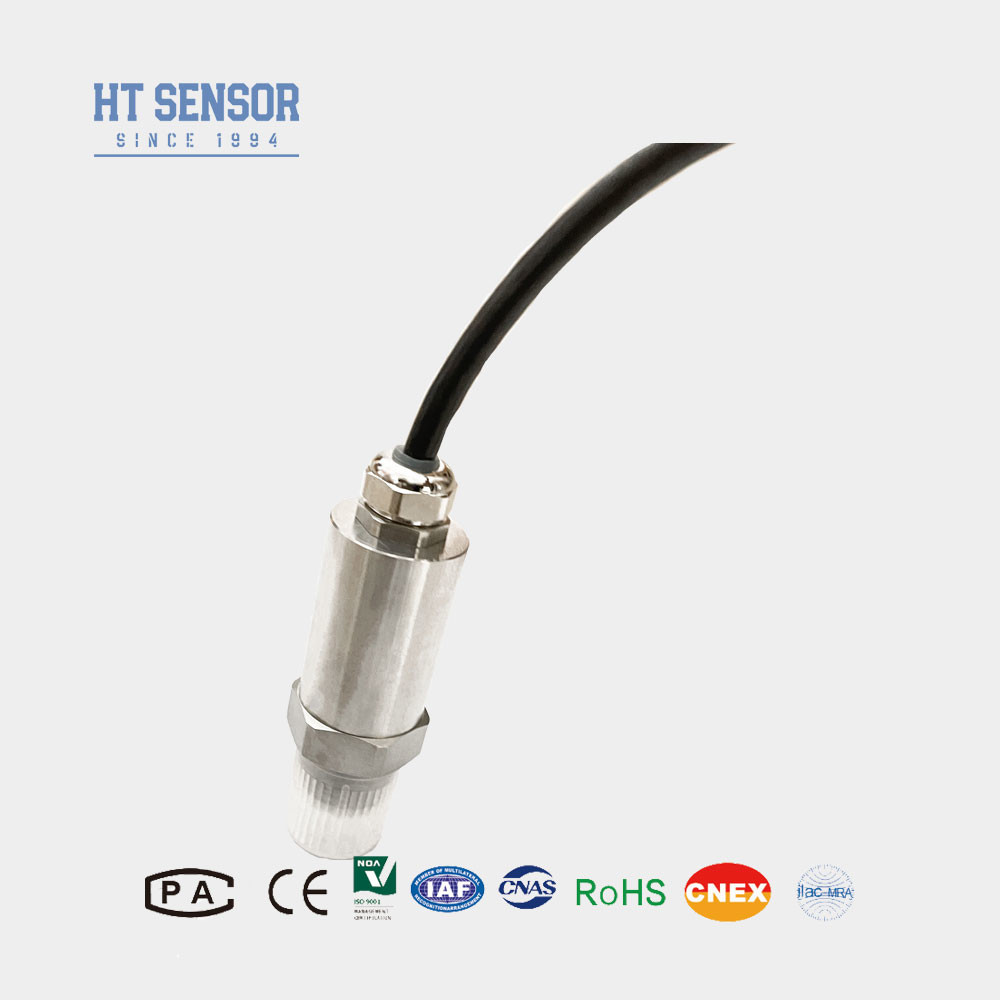

12-32VDC BPHT24-III Splitsingsdiafragma druk sensor voor industriële automatiseringscontrolesystemen Transmitter
Product Details
| Model nr.: | BPHT24-III | Bereik: | 0-10kpa~35Mpa |
|---|---|---|---|
| Kracht: | 12-32VDC | uitgang: | 4-20mA /0-10VDC enzovoort |
| Verbinding: | Draad:G1/2 1/2NPT of M20*1.5 | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Type: | Flussen van het diafragma druk sensor | Metingsmedium: | Vloeistof, gas, dranklijm enzovoort. |
| Markeren |
BPHT24-III-druksensor voor het diafragma,12-32VDC-druksensor voor het diafragma |
||
Product Description
BPHT24-III-druksensor voor het diafragma voor industriële automatiseringscontrolesystemen
BPHT24-druktransmitter
Introductie van een druksensor voor het diafragma:
BPHT24 spuitdiafragma druk sensor zender met draad vlakke film is een veelgebruikte sensor in industriële automatisering besturingssystemen.Het kan druksignalen omzetten in standaard elektrische signalen.Het draadvormige ontwerp maakt de installatie zeer handig, terwijl de platte filmstructuur stabielere meetresultaten biedt.en andere kenmerken, en wordt op grote schaal gebruikt in verschillende toepassingen voor drukmeting.
Productkenmerkenmet een vermogen van meer dan 10 W,:
1Verscheidene drukinterface-opties
2. Ontworpen voor hygiënische toepassingen om middelmatige schaling te voorkomen
3. Hoogteprecisie met een volledig roestvrij staal structuur
4Makkelijk schoon te maken.
Toepassingenmet een vermogen van meer dan 10 W,:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
2Ideaal voor milieubescherming en chemische industrie.
3. gebruikt in de scheepvaart- en luchtvaartindustrie.
4Goed geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëne industrie.
| Prestatieparametersmet een vermogen van meer dan 10 W, | |
| Meetbereik | 0~35Kpa...~20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,5 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Ontwerp van de structuurmet een vermogen van meer dan 10 W, | |
| Afmeting | |
| Besteltips |
- Zorg ervoor dat het geteste medium compatibel is met het contactdeel van het product voordat u een selectie maakt.
- Merk op dat explosiebestendige producten bij bestelling niet worden geleverd met digitale beeldkoppen.
- Bij bestelling van een zender met een LCD- of LED-displaykop moet de stroomtoevoer ten minste 20 VDC bedragen.
- Voor een betrouwbare werking wordt aanbevolen om bliksembeschermingsapparatuur in het veld te installeren en de juiste aarding van het product en de stroomvoorziening te verzekeren.
- Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20°C tot 250°C. Als de werktemperatuur lager is dan -20°C, kiest u een EPDM-O-ring.
- De standaardkabellengte is 1,5 m en er zijn drie kabelmaterialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in de volgorde.
- Als er speciale vereisten zijn, zoals sterke trillingen, onmiddellijke slagkracht of sterke elektromagnetische of RF-interferentie, informeer ons dan en vermeld dit in de bestelling.
| Bestelgidsmet een vermogen van meer dan 10 W, | ||||||||
| BPHT24 | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IX | Toon druktransmitter | IIC/III | Industrial General/ Display Druktransmitter | |||||
| T | Hoogtemperatuurbestendige druktransmitter | |||||||
| Meetbereik | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
