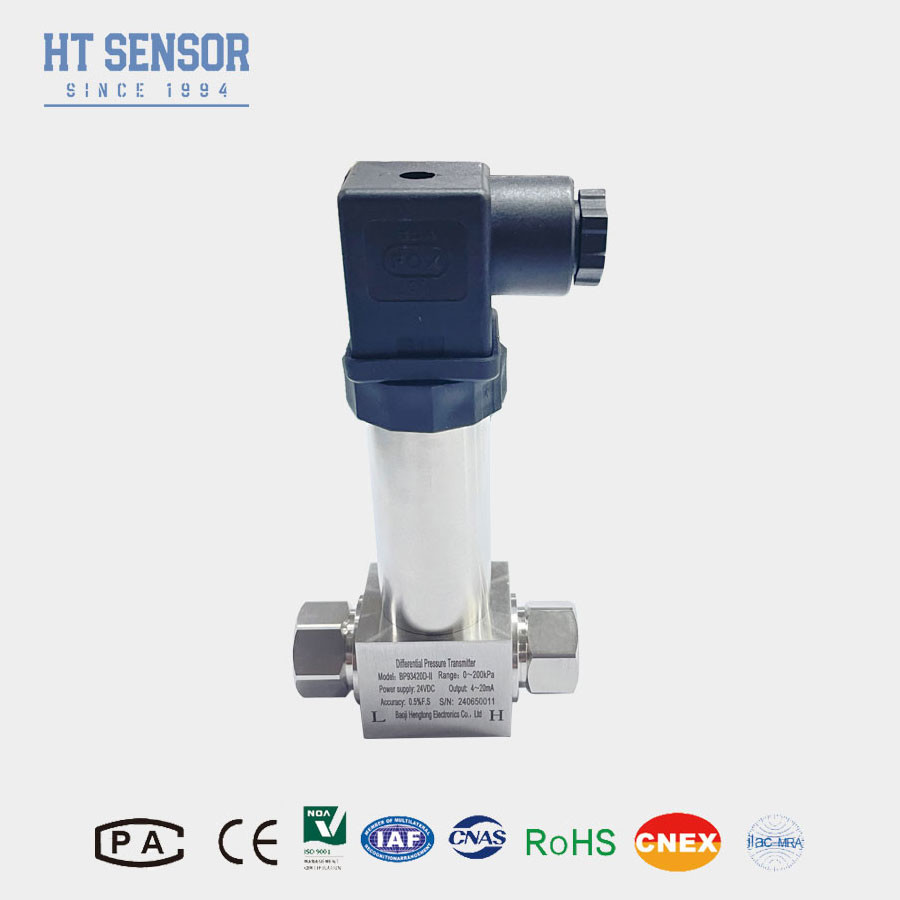

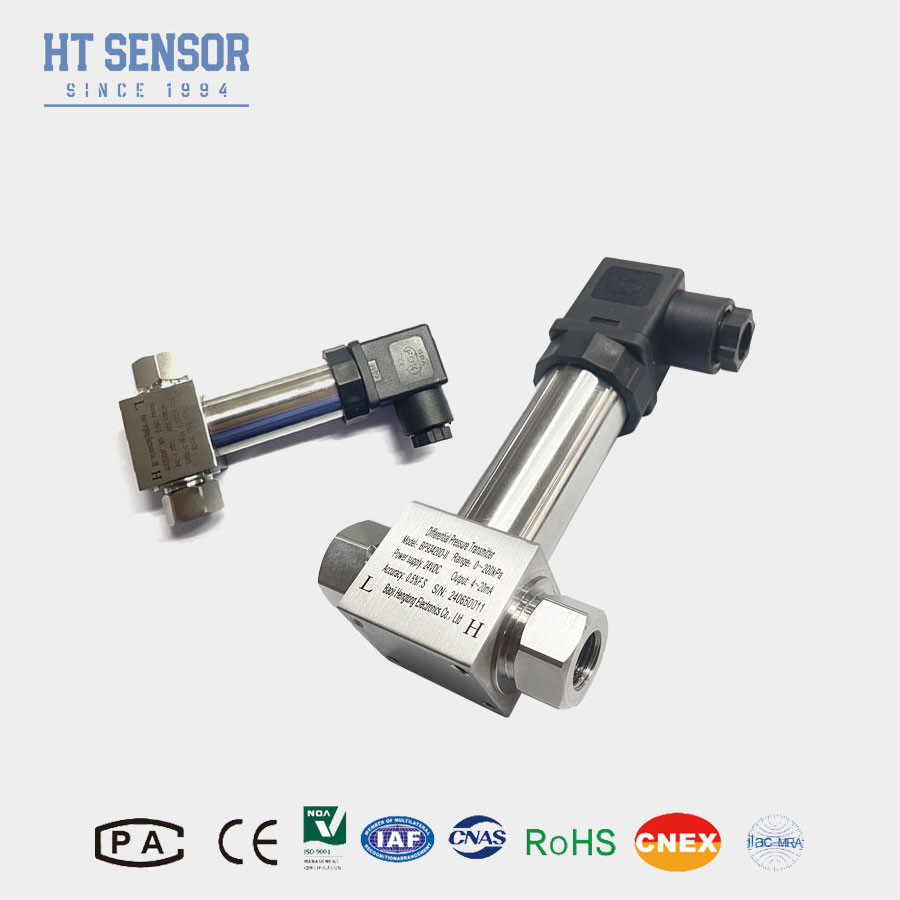

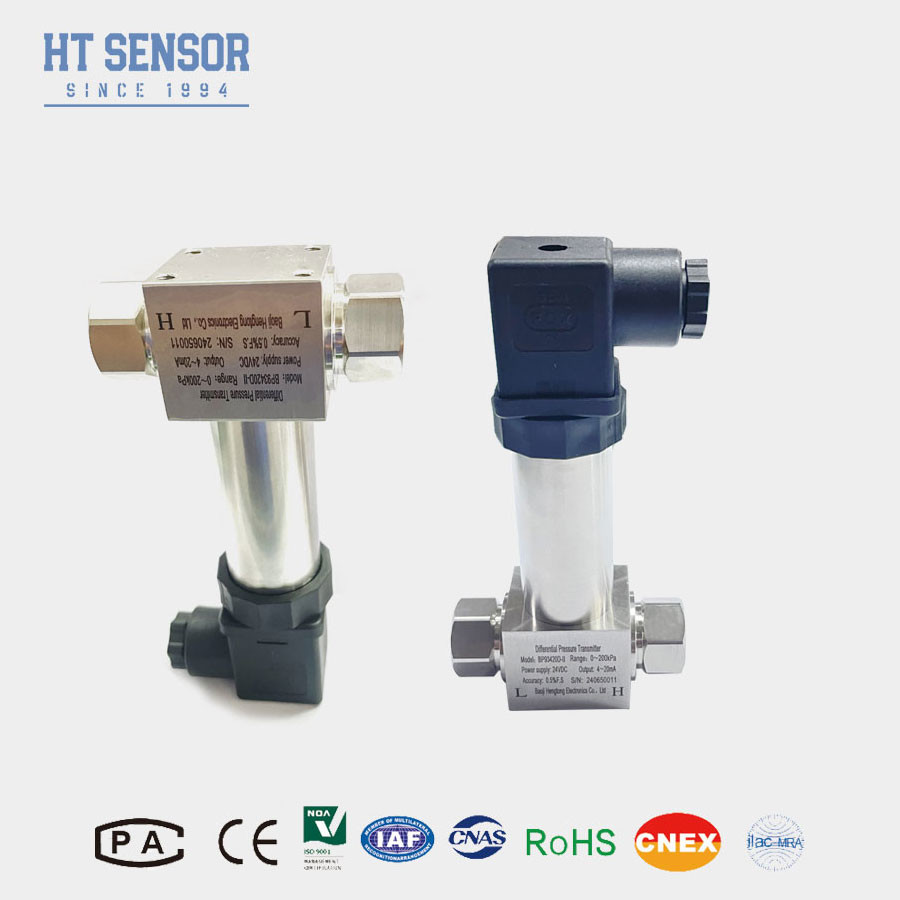

SS316L Differentiële druktransmitter met diafragma voor niveaumeting en -controle
Product Details
| Model nr.: | BP93420DII | Op maat: | Op maat |
|---|---|---|---|
| Beschermingscategorie: | IP65 | Gewicht: | ~ 0,45 kg |
| Transportpakket: | Standaard exportverpakking met karton | HS-code: | 9026201090 |
| Type: | Differentiële druktransmitter | Structuretype: | Diffuse siliciumdrukzender |
| Metingsmedium: | Vloeistof | Precisiteit: | 00,25%, 0,5% |
| Drukbereik: | 0-10kpa...~2MPa | IP-classificatie: | IP65 |
| Markeren |
transceiver voor het verschil tussen de druk van het diafragma,SS316L Differentiële druktransmitter,Niveaumeteringsdifferentiële drukzender |
||
Product Description
BP93420DIIDdifferentiëlePverlengingTverlosser
Inleiding van de differentialdrukzender:
BP93420DIIDifferentiële druktransmitterwordt geassembleerd door middel van piezoresistive-siliconen differentialdruksensor, en de behuizing isroestvrij staalstructuur. Differentiële druktransmitteris vocht-, water- en corrosiebestendig. Het kan werken in ruwe omgevingen en buitenomstandigheden. De zender heeft een klein volume en licht gewicht,met een vermogen van niet meer dan 50 WIn vergelijking met zenders die een basis of beugel vereisen, vermindert het de installatie- en onderhoudskosten aanzienlijk of is het via de persleiding.
Productkenmerken:
1. SS316L diafragma structuur
2Makkelijk te installeren.
3. Het nulpunt en de volledige span van het product kunnen extern worden ingesteld
4Met kortsluitbescherming en omgekeerde polariteitsbescherming
5Schokbestendigheid, antivibratie, anti-elektromagnetische compatibiliteit
Toepassingen:
1.Beoordeling en controle van industriële processen
2.Niveaumeting en -controle
3.Beschikbaar voor zuurstof, CO2, stikstof, gasdamp
4.De druk in de leidingen wordt getest
| Prestatieparameters | |
| Meetbereik | 0-10KPa...~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40 °C tot 100 °C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Besteltips |
1Bij het selecteren van het product moet u ervoor zorgen dat het meetmedium compatibel is met de met het product in contact komende onderdelen.
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te plaatsen.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatieplaats op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren.
| De orde Gids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa...~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
