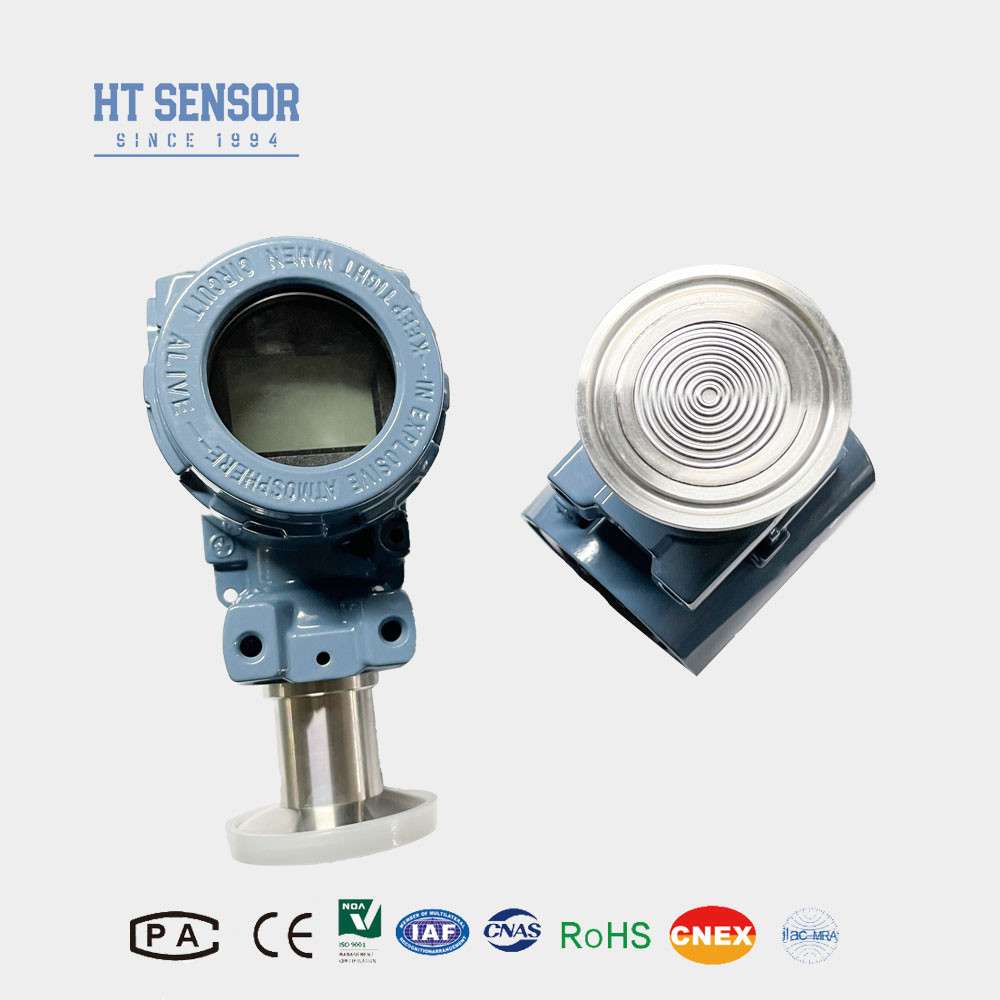

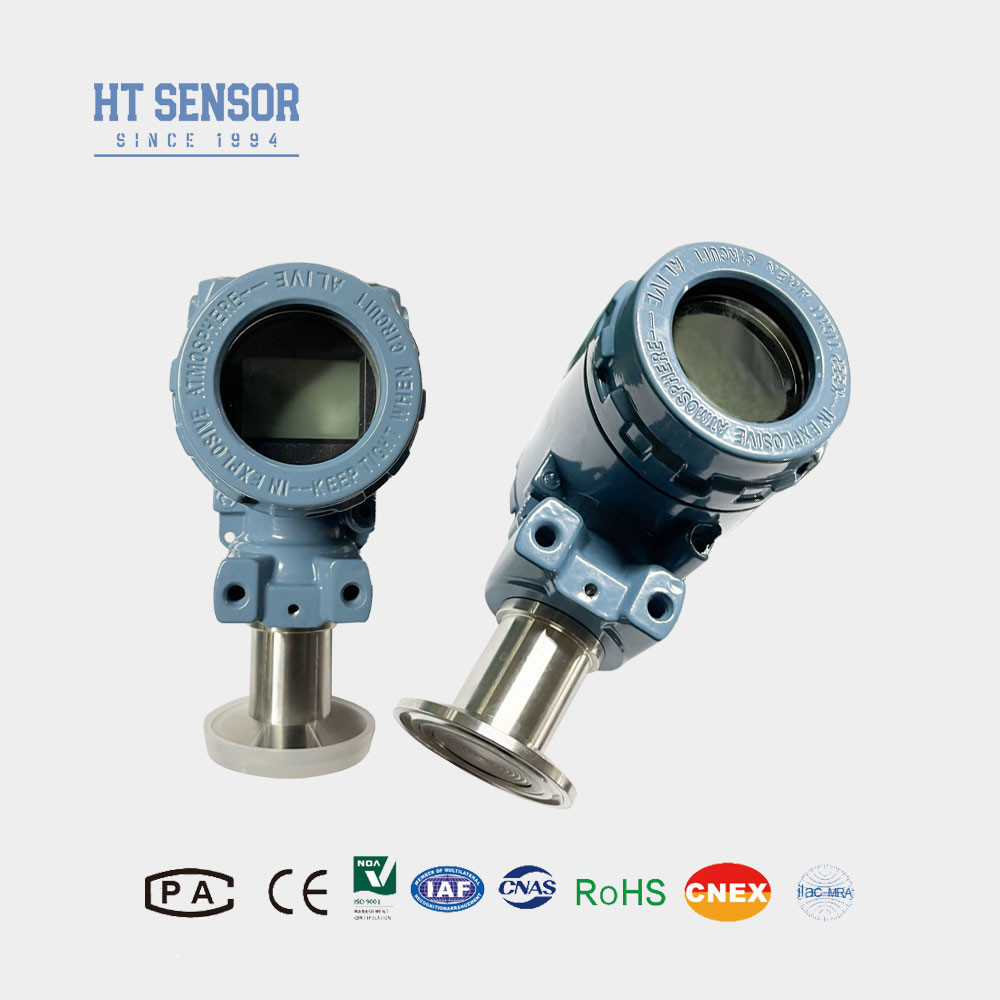

Invoering van een druksensor voor het diafragma:
BP93420-IIIQ filmdruksensor is een simulatie van een druksensor, waarbij een platte filmstructuur wordt gebruikt, waardoor het contactgebied met het medium wordt vergroot.sterke overbelastingcapaciteitEenvoudige structuur, gemakkelijk te reinigen, speciaal geschikt voor vloeibare voedingsdrukmeting.
| PrestatieparametersvanFlusssensor voor de druk van het diafragma |
| Meetbereik vanFlusssensor voor de druk van het diafragma |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
≤ 0,1% FS |
| Hysteresis |
≤ 0,1% FS |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie |
IP65 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~ 0,3 kg |
Productkenmerken vanmet een druksensor voor het diafragma:
- 1. Breed meetbereik,verschillende drukinterface-opties
- 2Verscheidene uitgangssignaalopties
- 3. Verstelbare nul- en volle schaal
- 4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen
Toepassingen vanmet een druksensor voor het diafragma:
- 1Geschikt voor de meting van niet-corrosieve gassen en vloeistoffen met 316L.
- 2Gebruikt voor aseptische verwerking in de medische, biofarmaceutische, voedselhygiëne en andere industrieën.
- 3Gebruikt in de papier- en chemische industrie, evenals bij het meten van het niveau van het rioolwater en de druk van de dranktank, geschikt voor hydraulische en pneumatische besturingssystemen.
| Bestelgids vanmet een druksensor voor het diafragma |
| BP93420XX |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IB |
Algemene druktransmitter |
IX |
Toon druktransmitter |
| IE |
Schokbestendige luchtvaartdrukzender |
IIC/III |
Industrial General/ Display Druktransmitter |
| Indien |
Vochtdichte drukzender |
IIE/IIIE |
Algemene/displaydruktransmitter |
| IN |
Airconditioning speciale drukzender |
|
|
| IC |
Hoogtemperatuurdruktransmitter |
|
|
| IQ/IQT |
Grote diafragma/hoogtemperatuurdruktransmitter |
|
|
| |
Meetbereik |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Herschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen en vragen vaneen druksensor voor het diafragma:
1. V: Wat zijn de kenmerken van uw spuitdiafragma druk sensor zenders?
A: Hoge precisie, duurzaamheid, uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen om aan specifieke behoeften te voldoen.
3Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn goed uitgerust om aan de vraag naar grote bestellingen te voldoen.Het wordt aanbevolen om vooraf contact op te nemen met ons verkoopteam om een soepel productie- en leveringsschema te garanderen.
4V: Wat is de algemene doorlooptijd?
A: 5 tot 8 werkdagen voor het standaardmodel.
5. V: Hoe wordt het product geprijsd? Zijn er kortingen?
A: Concurrerende prijzen, kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantieperiode van uw product?
A: Onze garantieperiode is 24 maanden na levering, antwoord op uw vraag binnen 24 uur na verkoop, op afstand begeleiding via het pc-netwerk op elk moment.
