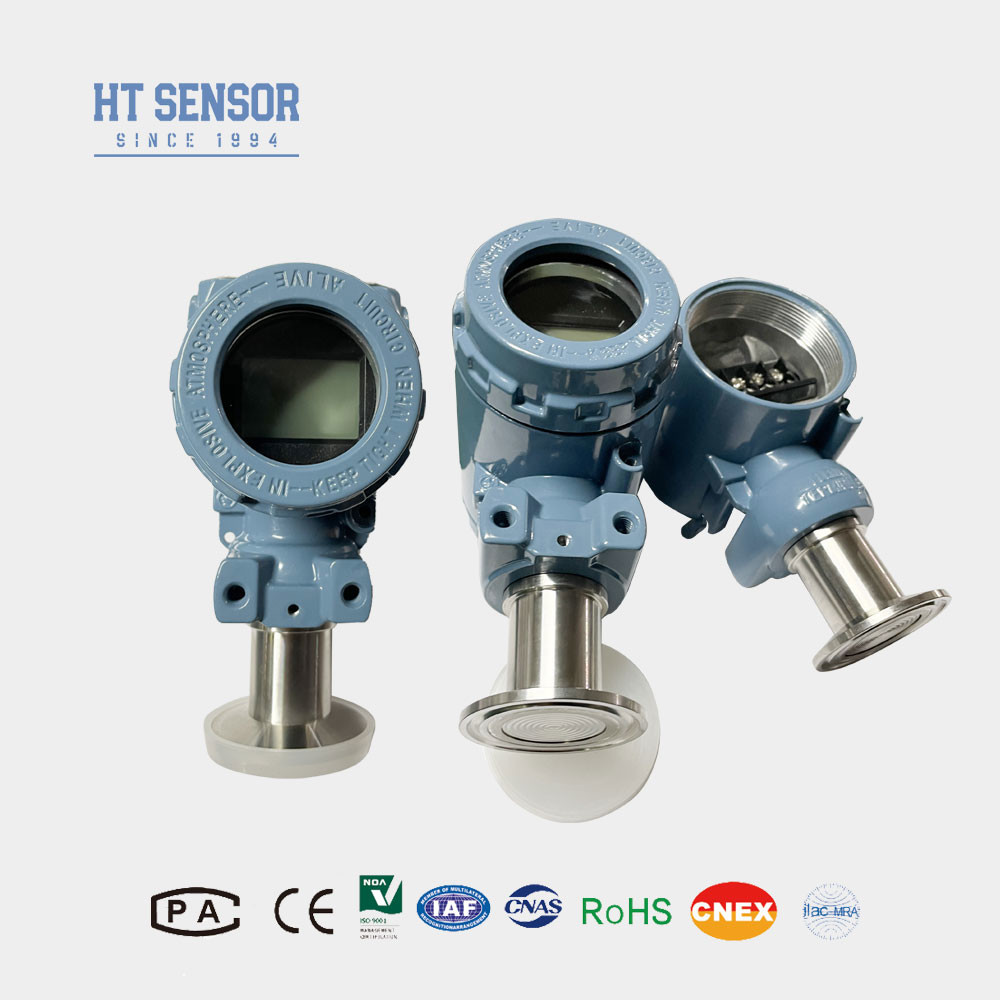

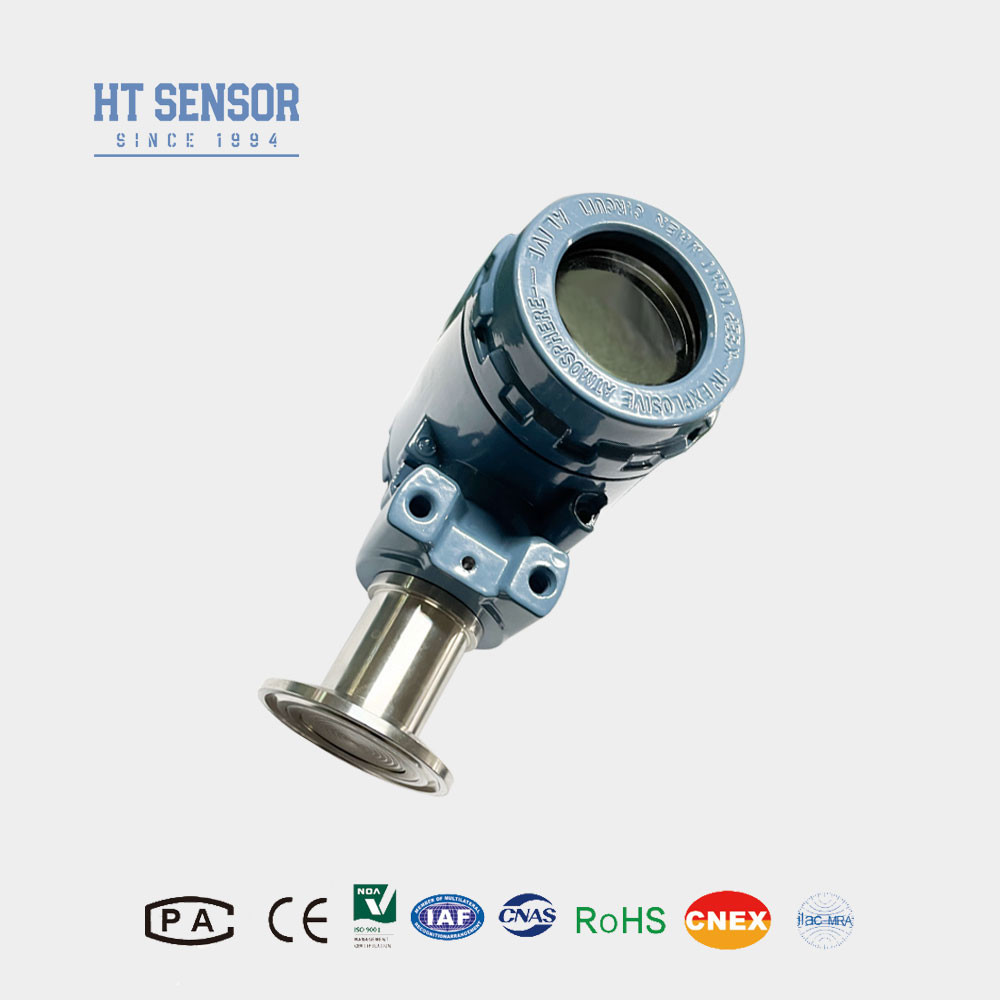

BP93420-IIIQ Splitsingsdiafragma druk sensor Ideaal voor vloeistof druk testen
Product Details
| Model nr.: | BP93420-IIIQ | Stroomvoorziening: | 12-36Vdc |
|---|---|---|---|
| uitput: | 4-20mA met LCD- of LED-display | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Bereik: | 0-35kpa~3.5Mpa | Structuretype: | Flussen van het diafragma druk sensor |
| Metingsmedium: | Vloeistof, gas, dranklijm enzovoort. | nauwkeurigheidsgraad: | 00,5% |
| IP-classificatie: | IP65 | Aanpassing: | Beschikbaar voor OEM en ODM |
| Markeren |
Vloeistofspoelmembraandruksensor,BP93420-IIIQ Spoelmembraandruksensor |
||
Product Description
BP93420-IIIQ Splitsingsdiafragma druk sensor Ideaal voor vloeistof druk testen
BP93420-IIIQ Druktransmitter
Invoering van een druksensor voor het diafragma:
BP93420-IIIQ filmdruksensor is een simulatie van een druksensor, waarbij een platte filmstructuur wordt gebruikt, waardoor het contactgebied met het medium wordt vergroot.sterke overbelastingcapaciteitEenvoudige structuur, gemakkelijk te reinigen, speciaal geschikt voor vloeibare voedingsdrukmeting.
| PrestatieparametersvanFlusssensor voor de druk van het diafragma | |
| Meetbereik vanFlusssensor voor de druk van het diafragma | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg |
Productkenmerken vanmet een druksensor voor het diafragma:
- 1. Breed meetbereik,verschillende drukinterface-opties
- 2Verscheidene uitgangssignaalopties
- 3. Verstelbare nul- en volle schaal
- 4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen
Toepassingen vanmet een druksensor voor het diafragma:
- 1Geschikt voor de meting van niet-corrosieve gassen en vloeistoffen met 316L.
- 2Gebruikt voor aseptische verwerking in de medische, biofarmaceutische, voedselhygiëne en andere industrieën.
- 3Gebruikt in de papier- en chemische industrie, evenals bij het meten van het niveau van het rioolwater en de druk van de dranktank, geschikt voor hydraulische en pneumatische besturingssystemen.
| Uitgangssignaal ofmet een druksensor voor het diafragma | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Tips voor het bestellenfmet een druksensor voor het diafragma |
- 1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
- 2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
- 3Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
- 4Om de betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
- 5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
- 6De standaardkabellengte is 1,5 m en er zijn drie soorten materialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in het bestelformulier.
- 7In geval van speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en vermeld dit in de bestelling.
| Bestelgids vanmet een druksensor voor het diafragma | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
