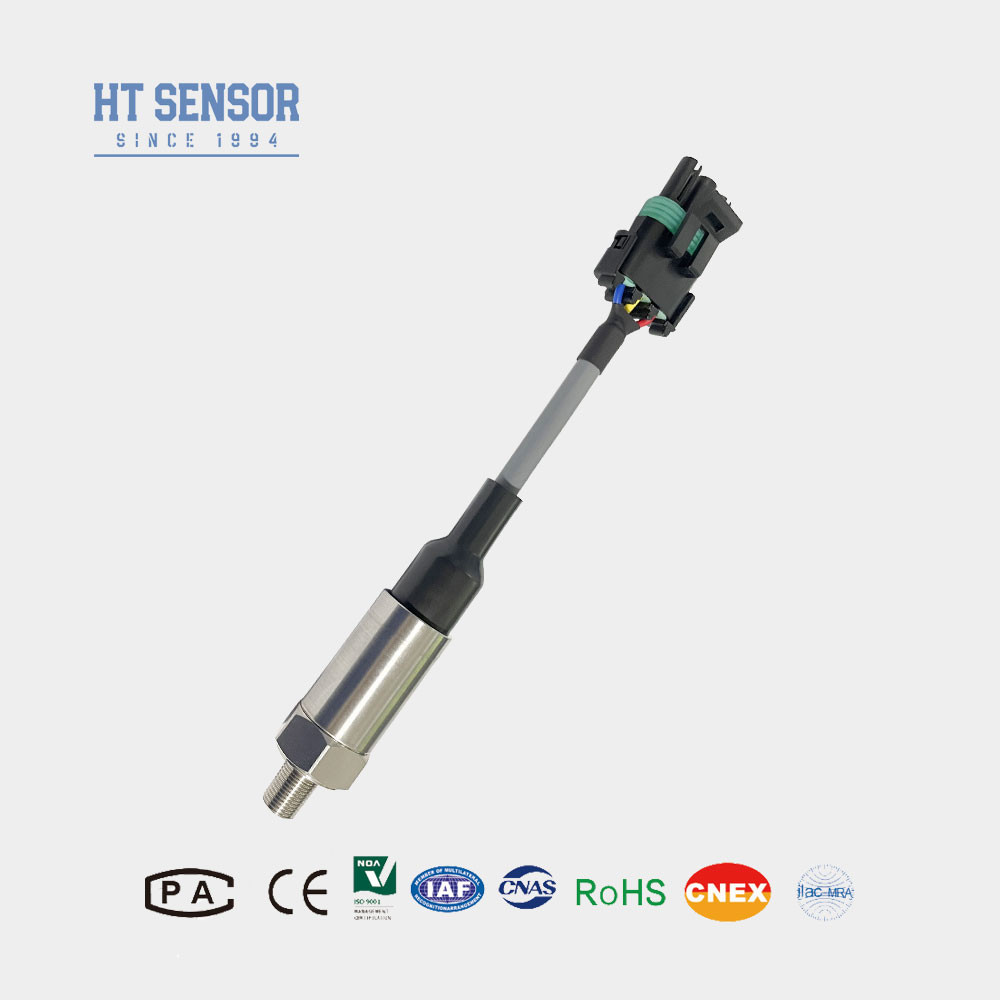

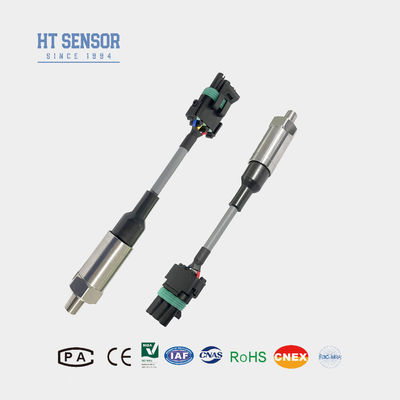

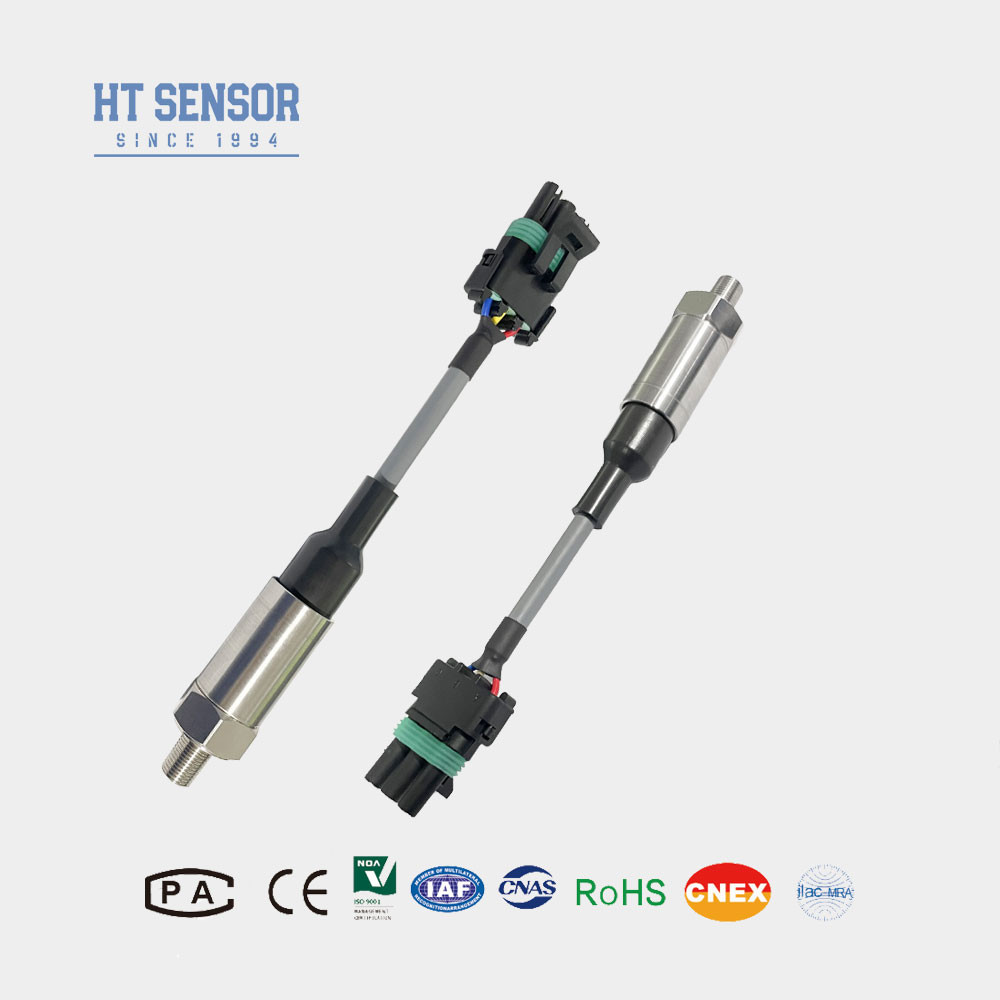

De BP156 Small Industrial Pressure Sensor-zender is een compacte drukzender.Het maakt gebruik van een zeer betrouwbare silicium piezoresistieve druk sensor als een gevoelige kern en uitgangen standaard industriële toepassingen en netwerksignalen na temperatuurcompensatieHet heeft een IP68 waterdichte constructie.Speciale aansluitingen vergemakkelijken de directe installatie ter plaatse.
Productkenmerkenvan mini industriële druk sensorzender:
1Breed meetbereik, roestvrij staal.
2Compact en lichtgewicht ontwerp.
3.Hoge precisie, volledig roestvrij staal.
Toepassingenvan mini industriële druk sensorzender:
1- drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van mini industriële druk sensorzender: |
| Meetbereik |
0kPa ~ 10kPa...20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie |
IP65 |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| Voorbeelden van selectievan een mini-DIN-druktransmittersensor |
| Bestelgids |
| BP15X |
Analoogdruktransmitter |
| |
Code |
Ontwerp van de structuur |
| 5 |
Packard-prop |
6 |
Verzegelde directe uitgangskabel 1,5 meter |
| 7 |
Mini-Hirschmann-connector |
8 |
Grote Hirschmann-connector |
| |
Meetbereik |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
of MPa |
X: Toont het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere ((¢50.4 Flanke) |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel afgesloten stopcontact 1,5 meter |
| B4 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
