316L roestvrij staal compatibiliteit flush diafragma silicium druk sensor
Product Details
| Model nr.: | HT24 | Draad: | G1/2 M20*1.5 |
|---|---|---|---|
| Draadtype: | Kovar-penen met vier draden of verguld | Het meetmedium: | Gas en vloeistof |
| Bereik: | 0-10kpa~20Mpa | Stroom: | 1,5 ma |
| Transportpakket: | KARTON | Handelsmerk: | HengTong |
| Oorsprong: | Baoji, China. | Type: | Piezoresistieve splitsingsdruksensor |
| Voor: | Diffuus siliciumflitsdruktransmitter | Type uitgangssignaal: | Analoogtype |
| Materiaal: | 316L roestvrij staal | Aanpassing: | OEM |
| Markeren |
316L siliciumdruksensor van roestvrij staal,Compatibiliteit Silicon Pressure Sensor,Slibdruksensor voor het diafragma |
||
Product Description
316L roestvrij staal compatibiliteit flush diafragma silicium druk sensor

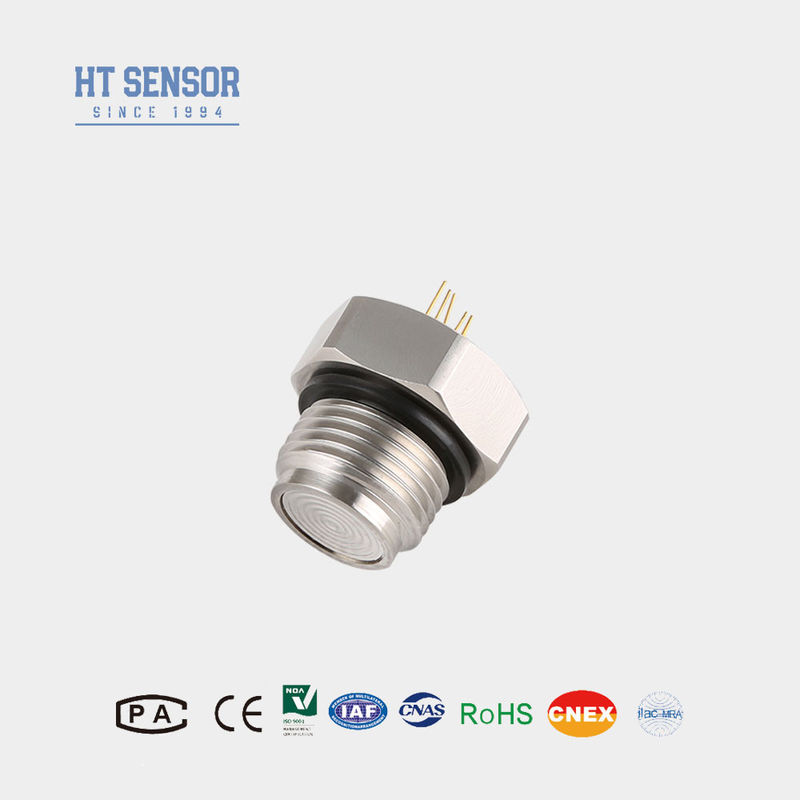

HT24 Silicium piezoresistieve druksensor
Invoering van een siliconen druksensor met spoeldiafragma:
HT24 is een spuitdiafragma druk sensor met een zeer stabiele diffuse silicium chip. De gevoelige chip komt niet rechtstreeks in contact met het meetmedium.Druk wordt overgedragen aan de gevoelige chip door een roestvrijstalen diafragma en afdichting siliconen olieDit product is een platte diafragma structuur met draad, G1/2 M20* 1.5 1/2NPT is de meest gebruikte draad. Makkelijk schoon te maken, hoge betrouwbaarheid. Geschikt voor voedsel, gezondheid en andere industrieën.
Productkenmerkenmet een vermogen van meer dan 10 W,:
- Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen metmaterialen zoals titanium en Hastelloy voor het diafragma.
- Gebruik van dikfilmcircuits voor temperatuurcompensatie en nulpunt correctie.
- uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit.
- Spoel de diafragma structuur, waardoor het makkelijk te reinigen is.
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal.
- Voedsel- en drankenindustrie.
- Industriële procescontrole.
- Farmaceutische industrie.
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie: 2,5 KΩ~6 KΩ
- Uitgangsimpedantie: 2,5 KΩ~6 KΩ

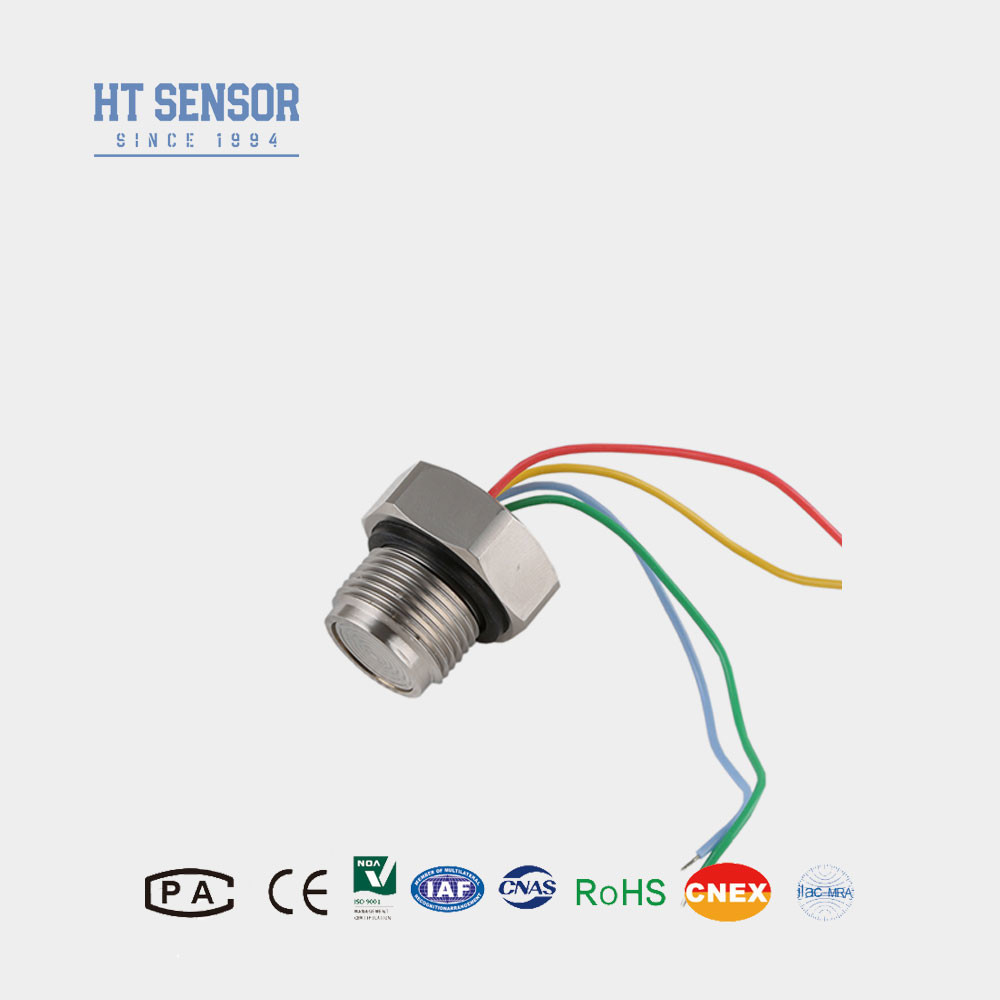

- Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparametersmet een vermogen van meer dan 10 W,: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 55 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur | |
| Afmeting |
|
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
- 1Tijdens de montage dient aandacht te worden besteed aan de coördinatie tussen de kerngrootte en de zendkas om de vereiste dichtheid te bereiken.
- 2. In het proces van de shell assembly, om ervoor te zorgen dat de verticale uitlijning, en gelijkmatige druk, om te voorkomen dat de vast of beschadiging compensatie bord.
- 3Indien het geteste medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
- 4. Vermijd met de hand of met scherpe voorwerpen op het sensordiafragma te drukken, zodat de kern niet beschadigd raakt door vervorming of doorboring van het diafragma.
- 5. Houd de druk van de drukmeter kern mond open voor de atmosfeer, voorkomen dat water, stoom, of corrosieve medium in de negatieve drukmeter drukkerkkamer.6Als er een wisselspeld is, moet u dit op het etiket van de eigenlijke geleider vermelden.
