Industriële druksensortransmitter BP93420-IIIA voor nauwkeurige drukweergave
Product Details
| Model-NR.: | BP93420-IIIA | Stroom: | 12-32VDC |
|---|---|---|---|
| Uitvoer: | 4-20mA kan met HART OF RS485 | Gewicht: | 0,8 kg |
| Druktype: | Maatstaf, Absolute, verzegelde druk | Hs-code: | 9026201090 |
| Structuurtype: | Industriële druksensortransmitter | Meetmedium: | Vloeistof, gas, dranklijm enzovoort. |
| Nauwkeurigheidsgraad: | 00,5% F.S. 0,25% F.S. | Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 60MPa |
| Markeren |
Precieze drukweergave Druksensor Transmitter,BP93420-IIIA Druksensor Transmitter,Industriële druksensortransmitter |
||
Product Description
Toepassingen van industriële druksensor met digitale display drukzender

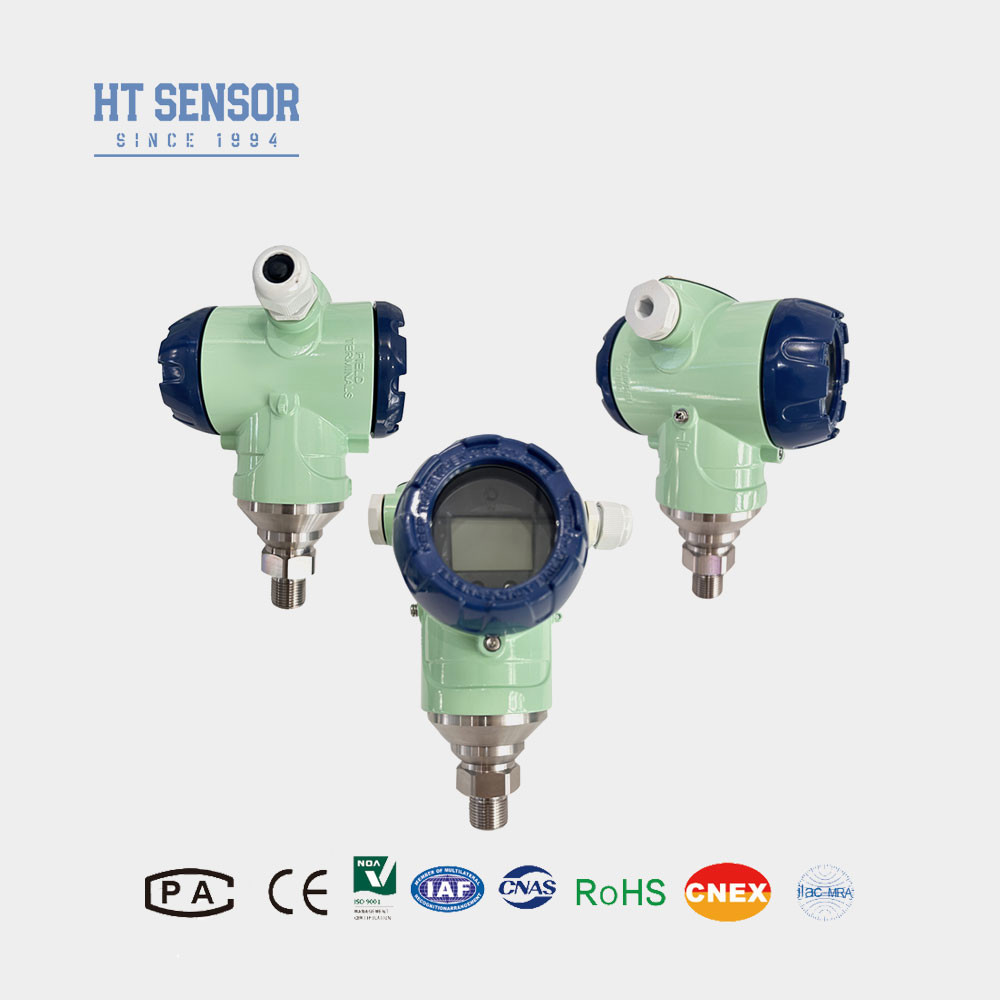

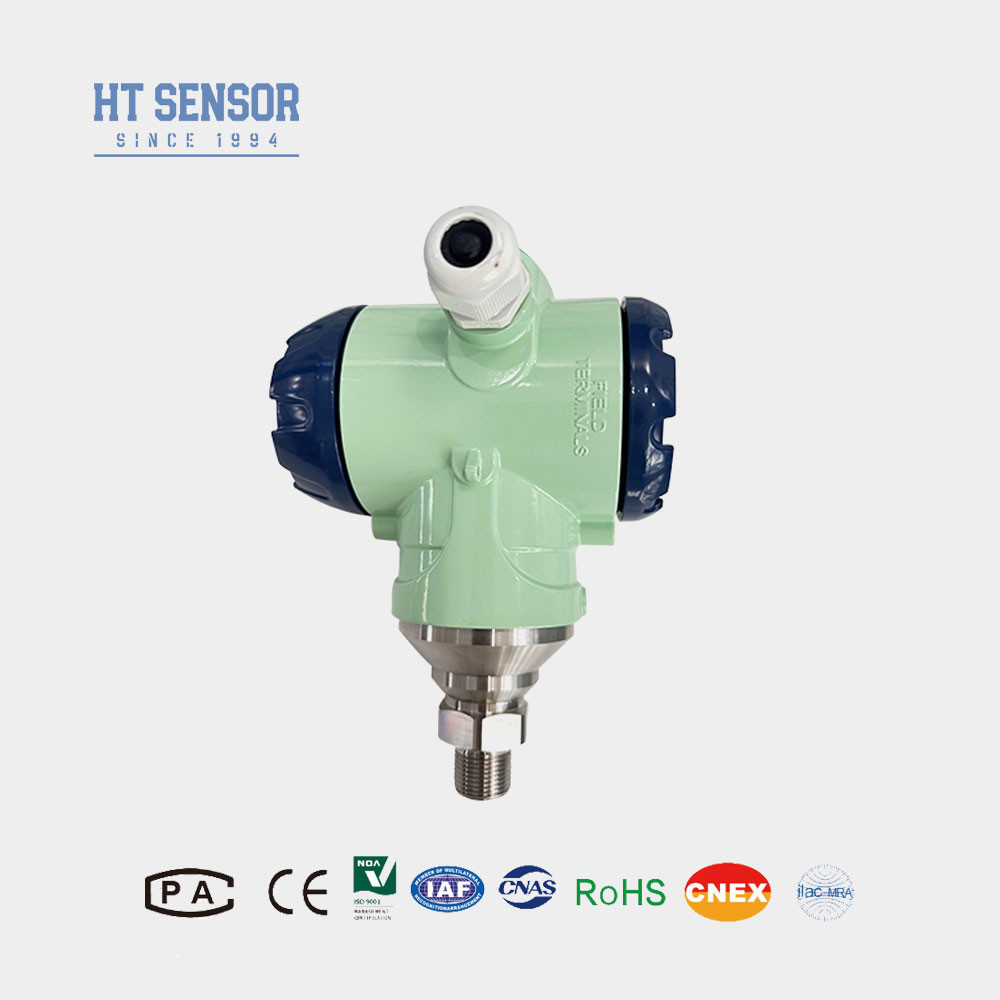

BP93420-IIIA Industriële druksensor
Introductie van industriële druksensor transducer:
De BP93420-IIIA industriële druksensorzender bestaat uit een druksensormodule en een intelligente printplaat. De slimme sensorcomponent omvat een siliciumdruksensor, een meetmembraandetectiecircuit, een temperatuursensor en een temperatuurcompensatiecircuit. De intelligente printplaat bestaat uit een microcomputercontroller en randcircuits om de omzetting van druksignalen in elektrische signalen te bewerkstelligen. Het wordt gebruikt in industriële omgevingen voor het meten van de druk van vloeistoffen, gassen of dampen.
Producteigenschappen van industriële druksensor transducer:
1. Breed meetbereik, diverse drukinterfacevormen en IP65-beschermingsniveau.
2. Verschillende uitgangssignaalvormen, instelbaar en weergeefbaar.
3. Instelbaar nulpunt en volledige schaal.
4. Kern maakt gebruik van zeer nauwkeurige en hoogwaardige gediffundeerde silicium piezoresistieve druksensoren.
Toepassingen van industriële druksensor transducer:
1. Geschikt voor het meten van de druk van niet-corrosieve gassen en vloeistoffen in 316L roestvrij staal.
2. Aardolie, chemie, metallurgie, energie en hydrologie.
3. Drukmeting en -regeling in zware industriële buitenomgevingen.
4. Gebruikt in hydraulische en pneumatische regelsystemen.
| Prestatieparameters van industriële druksensor transducer | |
| Meetbereik | -100kPa…0kPa ~10kPa…60MPa |
| Druktype | Relatieve druk, Absolute druk, Afgedichte druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Nauwkeurigheid @ 25ºC | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid | ≤±0,1%FS |
| Hysteresis | ≤±0,1%FS |
| Langetermijnstabiliteit | ±0,1%F.S/Jaar(Typisch) ±0,2%F.S/Jaar(Maximaal |
| Nulpunt temperatuurdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Volledige schaal temperatuurdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Frequentierespons | 2,4Khz |
| Compensatietemperatuur | 0-70ºC(≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur | -20ºC~80ºC |
| Opslagtemperatuur | -40ºC~120ºC |
| Trilling | 10g,55Hz ~ 2kHz |
| Behuizingsmateriaal | Aluminiumlegering |
| Diafragmamateriaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Beschermingsklasse | IP65 |
| Gewicht | ~0,8kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4~20mA | 12~30VDC | 2/3/4 draads |
| 0~10/20mA | 3 draads |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| RS485-communicatieprotocol | 3,6~30V / Batterij | 4 draads |
| Bestelgids | ||||||||
| BP93420XX | Druksensor | |||||||
| Code | Overzicht Constructie | |||||||
| IB | Algemene druksensor | IX | Display druksensor | |||||
| IE | Schokbestendige luchtvaartdruksensor | IIC/III | Industriële algemene/display druksensor | |||||
| IF | Vochtbestendige druksensor | IIE/IIIE | Algemene/display druksensor | |||||
| IN | Speciale druksensor voor airconditioning | |||||||
| IC | Hoge temperatuur druksensor | |||||||
| IQ/IQT | Groot diafragma / hoge temperatuur druksensor | |||||||
| Meetbereik | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa of MPa | X: Geeft het werkelijke meetbereik aan | |||||||
| Code | Voeding | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Anders | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Anders | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 stekker | |||||||
| B3 | Afgedichte kabeluitgang | |||||||
| B4 | 2088 industriële behuizing | |||||||
| B5 | 2088 industriële behuizing met display | |||||||
| B6 | Anders | |||||||
| Code | Druktype | |||||||
| G | Relatieve druk | |||||||
| A | Absolute druk | |||||||
| S | Afgedichte referentiedruk | |||||||
FAQ:
1. V: Wat zijn de kenmerken van uw druksensorzenders?
A: Hoge precisie, duurzaam, uitstekende prestaties. Maatwerk is mogelijk.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen om aan specifieke behoeften te voldoen. We bieden OEM- en ODM-diensten.
3. Wat is uw productiecapaciteit?
A: Onze productiefaciliteit kan tot 30.000 druksensorzenders per maand produceren, dus we zijn goed uitgerust om aan de behoeften van grootschalige bestellingen te voldoen. Het wordt echter aanbevolen dat u vooraf contact opneemt met ons verkoopteam om een soepele productie- en leveringsplanning te garanderen.
4. V: Wat is de algemene doorlooptijd?
A: Standaardmodel 5~8 werkdagen. Aangepaste producten kunnen variëren.
5.V: Verzending&verpakking
A: Producten worden over het algemeen verzonden via internationale Express, waaronder UPS, FedEx, DHL en INT voor vracht vooruitbetaald, kan ook uw verzendaccount gebruiken om te verzamelen, Standaard exportverpakking, inclusief inspectiecertificering.
6.V: Neem contact met ons op
A: We hebben een actief en ervaren verkoopteam om u te bedienen met technische vragen en zakelijke problemen. Laat ons gewoon een bericht achter of klik op de online service.
