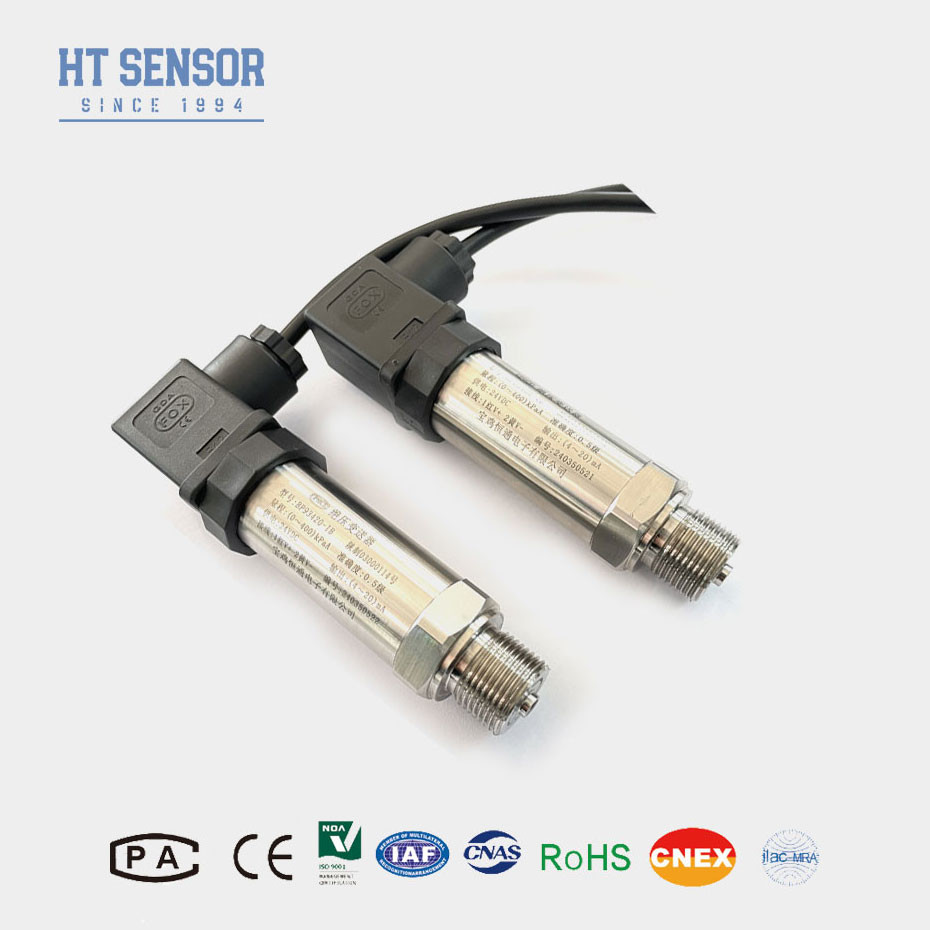

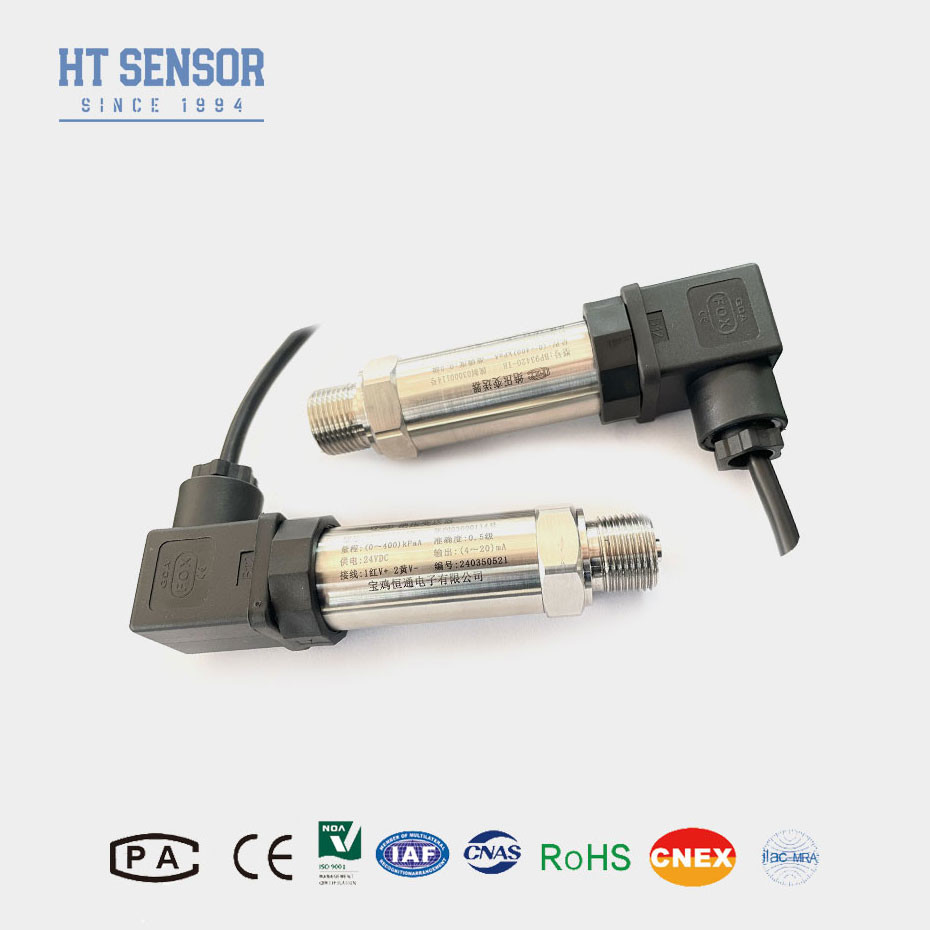

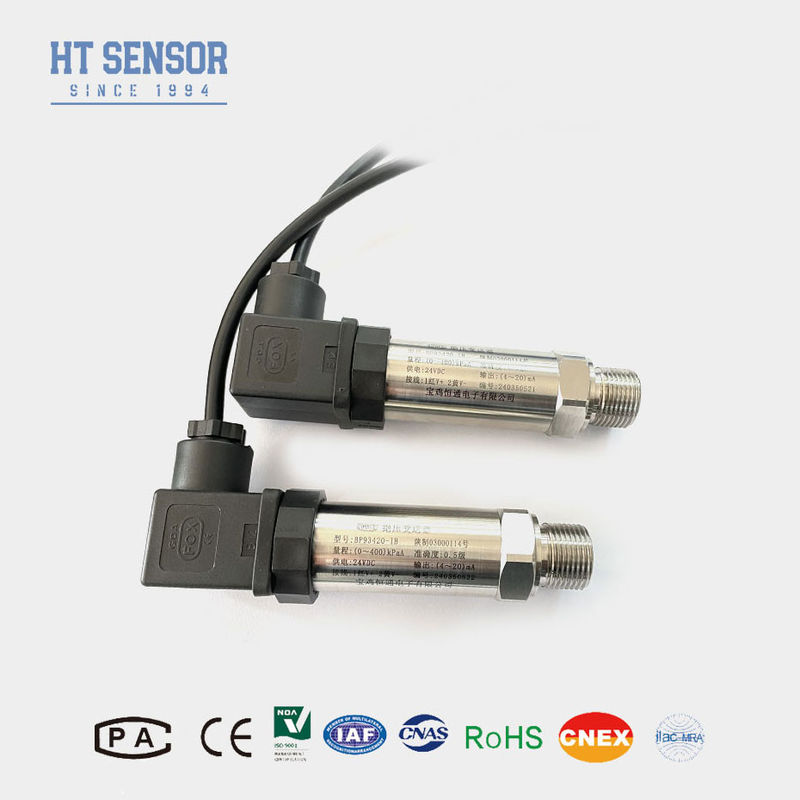

BP93420IB Druktransmittersensor voor hoge-precisie-drukmeting
Productdetails
| Model nr.: | BP93420-IB | Kracht: | 5VDC /12-36VDC |
|---|---|---|---|
| Draad: | G1/2, M20*1.5, 1/2NPT | Langetermijnstabiliteit: | +-0,2% F.S./Jaar ((Type.) |
| Huismateriaal: | 316L of 304SS | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Metingsmedium: | Vloeibare lucht. waterolie | Genauigheidsgraad: | 00,5%, 0,25% |
| Drukbereik: | 0kpa~5kpa...100MPa | Uitgangssignaal: | 4-20mA of RS485 Modobus |
| Markeren |
high precision pressure transmitter,BP93420IB pressure sensor,pressure measurement transmitter sensor |
||
Productbeschrijving
BP93420-IB Diffuse Silicon Pressure Sensor Snelle reactietijden druk sensor
BP93420IB Druksensor
Invoering van de drukzender:
BP93420IB Diffuse siliciumdruksensoren zijn een soort drukgevoelig apparaat dat gebruikmaakt van diffuse siliciumtechnologie om drukveranderingen te meten.Deze sensoren bestaan uit een dun silicium diafragma dat onder druk vervormt.Deze verandering in weerstand wordt vervolgens omgezet in een elektrisch signaal, dat kan worden verwerkt en geïnterpreteerd om de toegepaste druk te bepalen.Een van de belangrijkste voordelen van diffuse siliciumdruksensoren is hun hoge gevoeligheid en nauwkeurigheid bij de drukmetingZij zijn in staat om subtiele drukveranderingen met precisie te detecteren, waardoor zij geschikt zijn voor een breed scala aan toepassingen waar nauwkeurige drukbewaking essentieel is.
Productkenmerkenvan een druktransmittersensor:
1Hoge nauwkeurigheid: diffuse siliciumdruksensoren bieden een hoge nauwkeurigheid bij de drukmeting en zorgen voor nauwkeurige en betrouwbare resultaten.
2Een breed drukbereik: ze zijn toepasbaar op een breed drukbereik, waardoor ze geschikt zijn voor verschillende industriële en commerciële toepassingen.
3Snelle reactietijd: Deze sensoren hebben snelle reactievermogen, waardoor drukveranderingen in realtime kunnen worden vastgelegd en tijdig kunnen worden gereageerd op veranderingen.
4Compacte afmetingen: diffuse siliciumdruksensoren hebben doorgaans compacte afmetingen, waardoor ze gemakkelijk in verschillende systemen en toepassingen kunnen worden geïntegreerd.
5. Lage stroomverbruik: ze hebben een laag stroomverbruik, wat bijdraagt tot energie-efficiëntie en langere levensduur van de batterij in draagbare apparaten.
6Uitstekende lineariteit: Deze sensoren vertonen uitstekende lineaire kenmerken en bieden een stabiele en consistente output in verschillende drukbereiken.
Toepassingenvan een druktransmittersensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
Prestatieparameters van de druksensor:
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,15 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Bestelpunten van de druksensor |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling met LCD- of LED-displaykop van de transducer mag het transmissietoestand niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn..
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
6De standaard kabellengte is 1,5 m en er zijn drie soorten materialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in het bestelformulier.
7In geval van sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie en andere speciale vereisten, informeer ons bedrijf en vermeld in de bestelling.
| Bestelgids van de drukzender | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | -Nog niets.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
