Hydraulische en pneumatische besturingssystemen verbeterd met BP157 Silicon Pressure Sensor
Product Details
| Model nr.: | BP157 | Stroomvoorziening: | 12-30VDC |
|---|---|---|---|
| Uitgangssignaal: | 4-20mA | Compensatietemperatuur: | -10~70℃ |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Huismateriaal: | 304 S.S |
| Transportpakket: | Standaard exportverpakking met karton | sensorelement: | Diffuse siliciumdruksensor |
| Oorsprong: | Baoji, China | Hs-code: | 9026201090 |
| Levering vermogen: | 2000 stuks per maand | Metingsmedium: | vloeistof of gas |
| Genauigheidsgraad: | 00,25%,00,5% | Drukbereik: | 0kpa~10kpa...20MPa |
| IP-classificatie: | IP65 | ||
| Markeren |
BP157 silicon pressure sensor,hydraulic control pressure sensor,pneumatic system silicon sensor |
||
Product Description

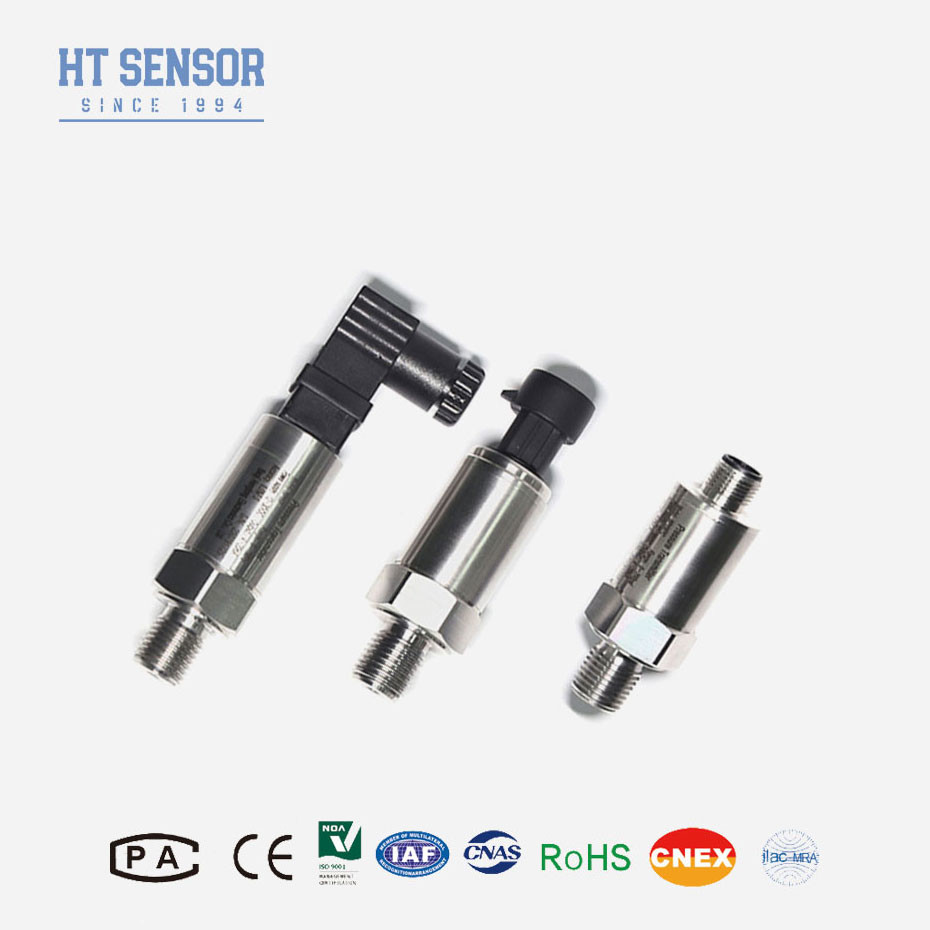

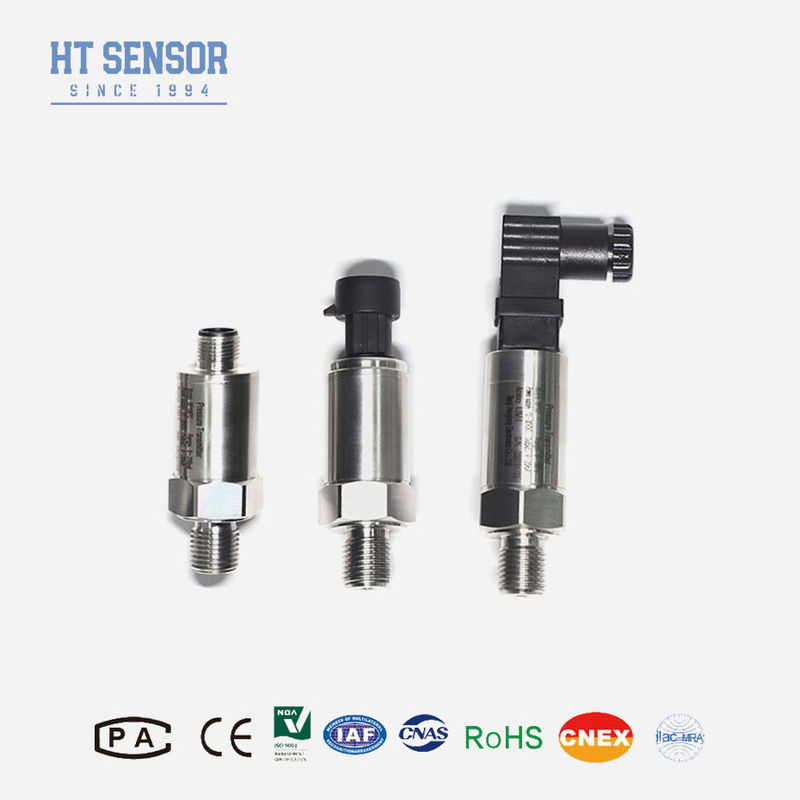

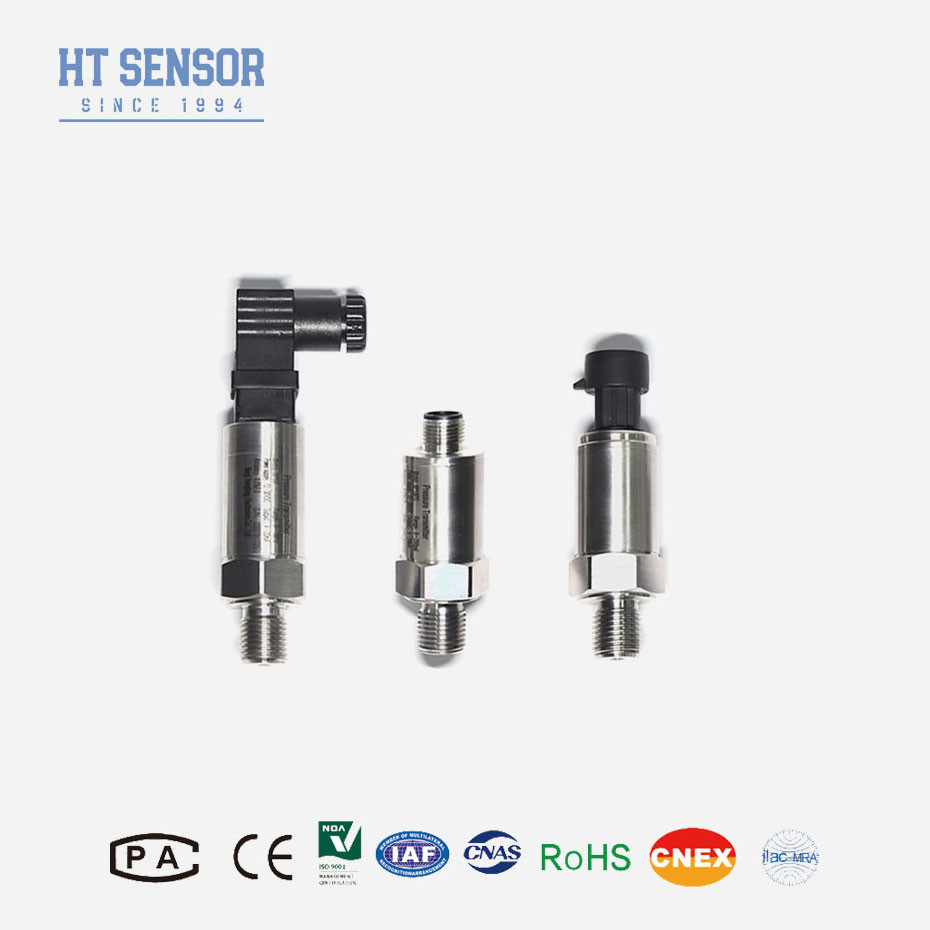

HENGGTONG BP157 VLEESTEEL OEM SILICON druk sensor
BP157 Druktransmitter
Inleiding van de siliciumdruksensor:
BP157 siliconen druksensormaakt gebruik van de met olie gevulde kern van het drukbestendige siliciummembraan van de HT-serie als signaalmetingselement. Het signaalverwerkingscircuit bevindt zich in een behuizing van roestvrij staal,omzetting van het sensorsignaal in een standaarduitgangssignaalHet product is onderworpen aan strenge tests en verouderingsscreening van componenten, halffabrikaten en eindproducten om een stabiele en betrouwbare prestatie te garanderen.
Productkenmerken:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2. IP65 beschermingsniveau roestvrijstalen structuur
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
Toepassingen:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
|
Prestatieparameters:
|
|
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Bestelgids: | |||||||||
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
de garantieperiode voor druktransmitters geeft de klant gemoedsrust,ervoor te zorgen dat eventuele gebreken aan materialen of vakmanschap snel en efficiënt door de fabrikant worden verholpen;.
