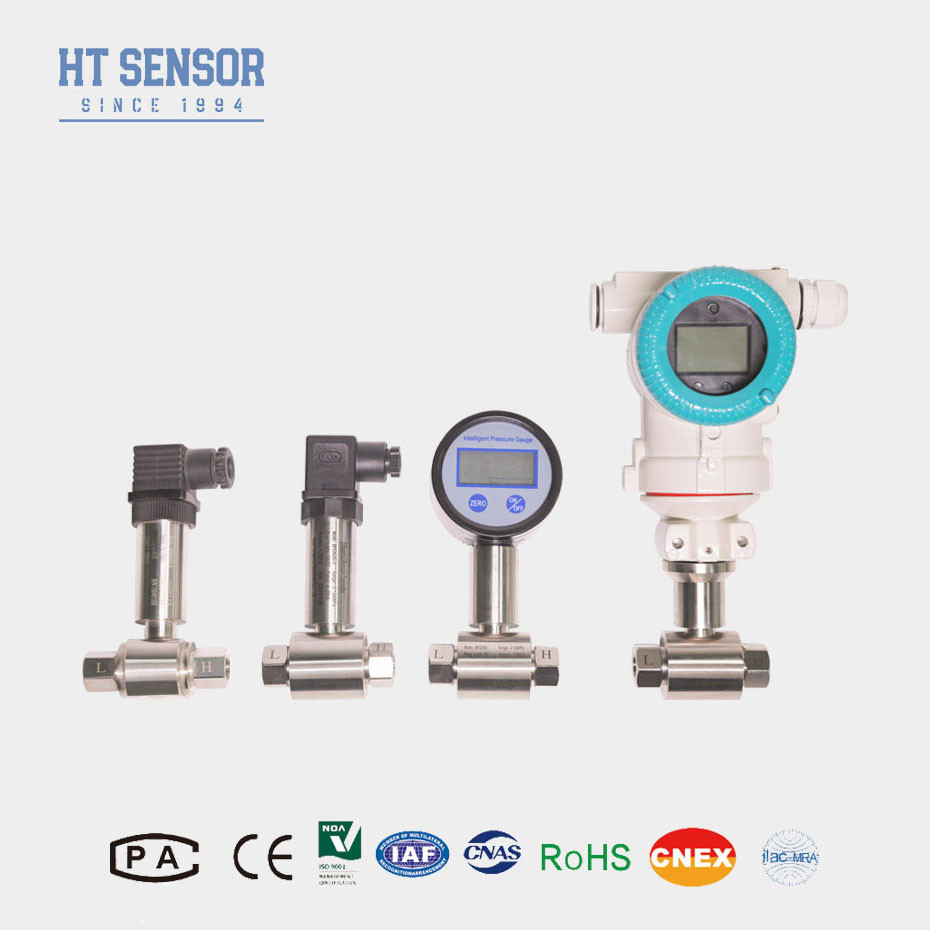

BP93420DIII DIFFERENTIALE PRESSURESENSOR Vloeibare DIFFERENTIALE PRESSURESENTER
Product Details
| Model nr.: | BP93420D-III | aangepast: | aangepast |
|---|---|---|---|
| Druktype: | Differentiële druk | Transportpakket: | Standaard exportverpakking met karton |
| Specificatie: | 10kpa tot 2Mpa | Hs-code: | 9026201090 |
| Type: | Differentiële druktransmitter | Metingsmedium: | Gas of vloeistof |
| Genauigheidsgraad: | 00,25%, 0,5%,00,3% | Drukbereik: | 0-10kpa...~2MPa |
| Monsters: | US$ 80/stuk 1 stuk ((Min.Bestelling) ∙ Vraag een monster | ||
| Markeren |
liquid differential pressure sensor,BP93420DIII pressure transmitter,differential pressure transmitter with warranty |
||
Product Description
BP93420DIII VLOEGTIGE DROGSDIVERSELSPRESSOR

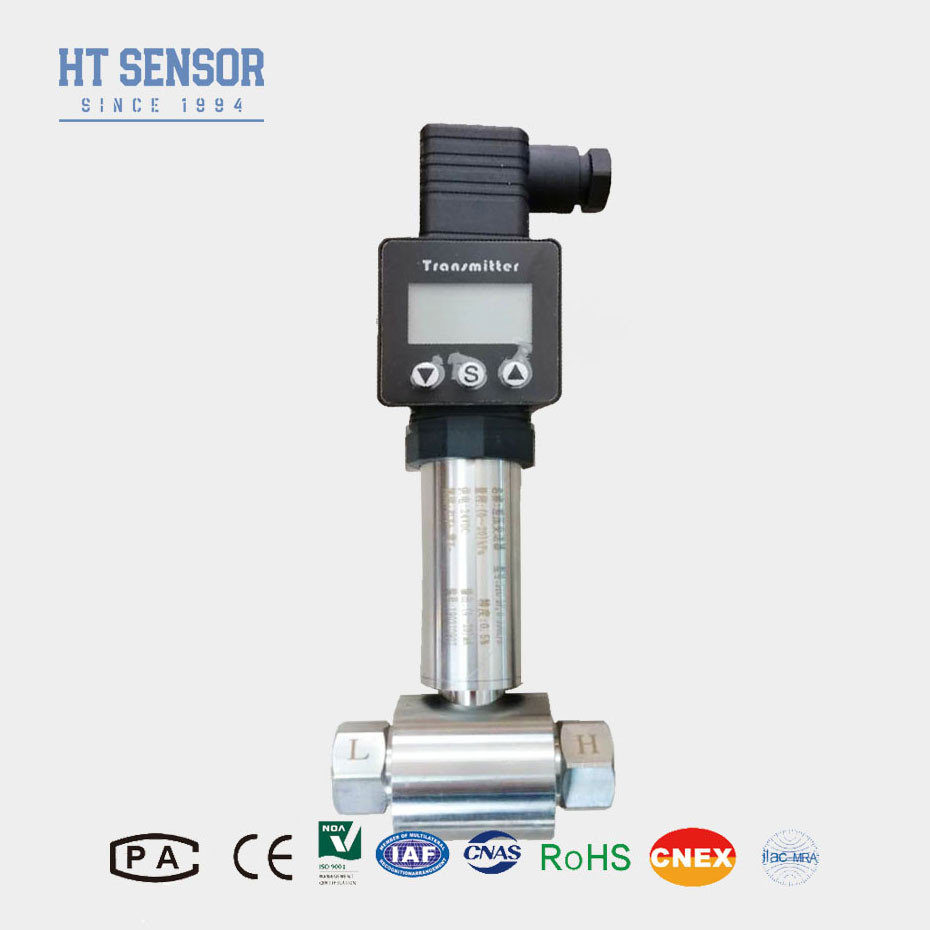

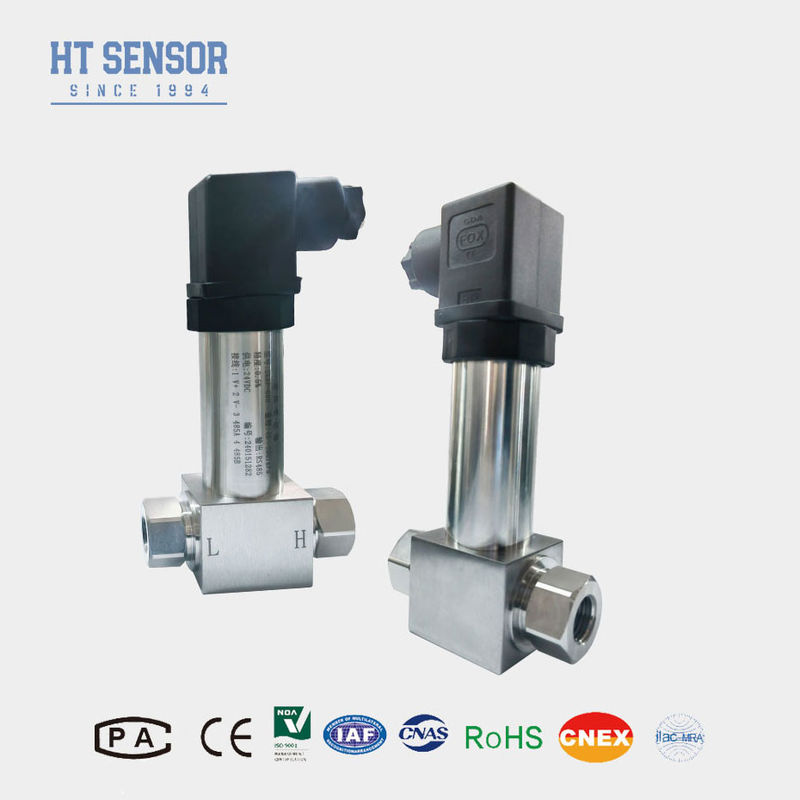

BP93420DIII Differentiële drukzender
Inleiding van de differentialdrukzender:
BP93420DIII vloeistofdrukdifferentiële drukzender maakt gebruik van een piezoresistieve diffuse silicium sensor.Wanneer de differentialdruk van het gemeten medium op de gegolfde diafragma's aan beide uiteinden van de sensor werktHet uitgangssignaal van de Wheatstone-brug op de sensorchip vertoont een goede lineaire relatie met de differentialdruk, waardoor de differentialdruk nauwkeurig kan worden gemeten.Het is geschikt voor verschillende gas- en vloeistofdifferentialdrukmetingen in industrieën zoals aardolie, chemie, energie en hydrologie voor pijpleidingen.
Productkenmerken:
1De zender is van roestvrij staal en is compact.en gemakkelijk te installeren
2Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd.
3De elektrische interface kan worden geselecteerd als een plug-in of directe bedrading optie.
Toepassingen:
1Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
2. toegepast in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
3- Drukmeting voor leidingen en ovenkamers
| Prestatieparameters | |
| Meetbereik | 0-10KPa...~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40 °C tot 100 °C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Tips voor het bestellen: |
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te installeren.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatieplaats op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren
| Bestelgids: | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa...~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
