BP93420-IC Hoogtemperatuurdruktransmittersensor met sensor voor warmteverwijderingsapparaat
Product Details
| Model nr.: | BP93420-IC | Drukbereik: | -100KPA-0-10kpa-40Mpa |
|---|---|---|---|
| Output: | 0.5-4.5VDC/4-20mA /0-5VDC enzovoort | Kracht: | 12-36VDC (24VDC) |
| Druktype: | Meting van de druk, absolute, verzegelde druk | Structuretype: | met olie gevulde druktransmitter |
| Metingsmedium: | Vloeistof en gas | Genauigheidsgraad: | 00,5% |
| sensor: | Sensor van roestvrij staal | Aanpassing: | OEM en ODM |
| Markeren |
high temperature pressure transmitter sensor,pressure sensor with heat dissipation,BP93420-IC pressure transmitter sensor |
||
Product Description

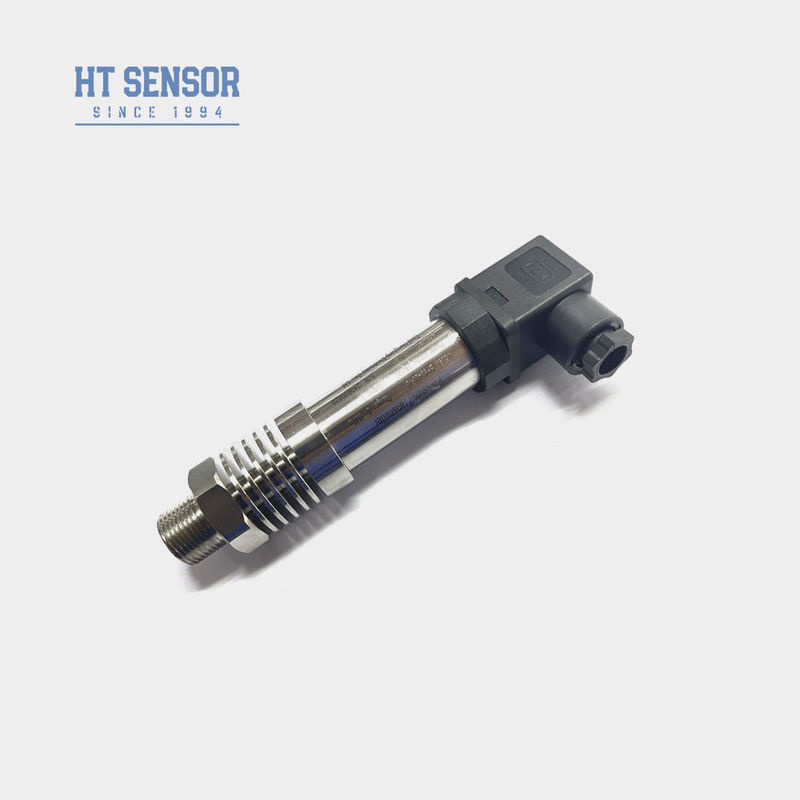

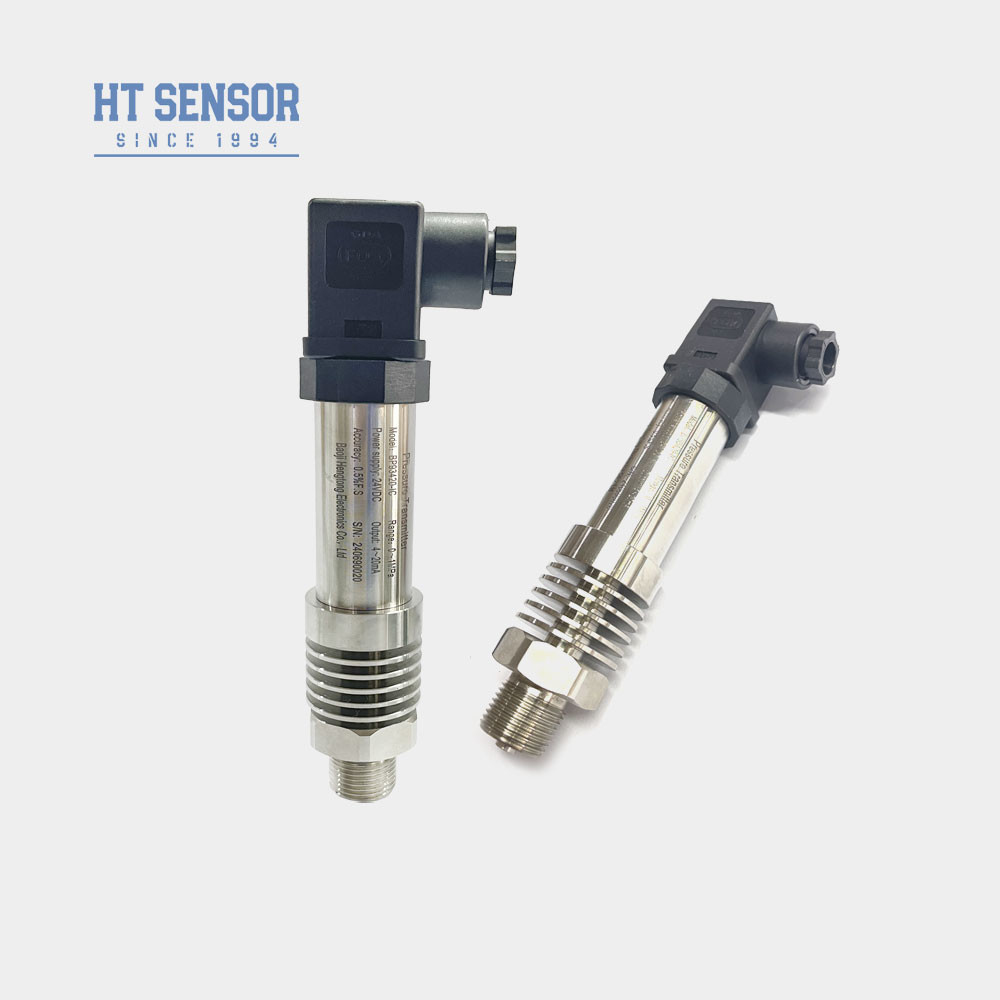

BP93420-IC Hoogtemperatuurdruktransmittersensor met warmteverwijderingsinrichting
BP93420IC-druktransmittersensor
Invoering van de drukzender:
De BP93420-IC is een hoge-temperatuur drukzender sensor die gebruikmaakt van de geavanceerde silicium drukisolatie HT19 serie olie gevulde kern als de kern meetelement.Aan de voorzijde is een warmteafvoeringsinrichting geïntegreerd om het medium in contact met de sensor aanzienlijk te koelenDit bijzondere ontwerp maakt het zeer geschikt voor veeleisende omgevingen met hoge temperaturen, waardoor het ideaal is voor toepassingen waarbij temperatuurschommelingen of werking onder verhoogde omstandigheden nodig zijn..Het heeft een brede toepassing in industriële processen en systemen waar nauwkeurige en betrouwbare drukmetingen essentieel zijn, zelfs in uitdagende omgevingen met hoge temperaturen.
Productkenmerkenvan een druktransmittersensor:
- 1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
- 2. IP65 beschermingscategorie roestvrij staal structuur.
- 3Nul en volledig instelbaar.
- 4Hooggeprecise, volledig roestvrij staal structuur.
Toepassingenvan een druktransmittersensor:
- 1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
- 2. toegepast in de scheepvaart- en luchtvaartindustrie.
- 3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
- 4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van de druksensor | |
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 40MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20°C tot 150°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,4 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | -Nee.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
Q1: Bent u een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
