Modellen: | BP93420D-II | Bereik: | 0-20kpa~2Mpa |
---|---|---|---|
Kracht: | 24VDC | Output: | 4-20mA |
Materiaal: | van roestvrij staal | Draad: | Man en vrouw Proces |
Druktype: | Differentiële druksensor | Beschermingsklasse: | IP65 |
Testmiddel: | Lucht en vloeistof | Verbinding: | grote DIN |
Markeren: | BP93420DII Differentiële drukzender,0-10KPa differentialdruktransmitter,2 MPa differentialdruktransmitter |

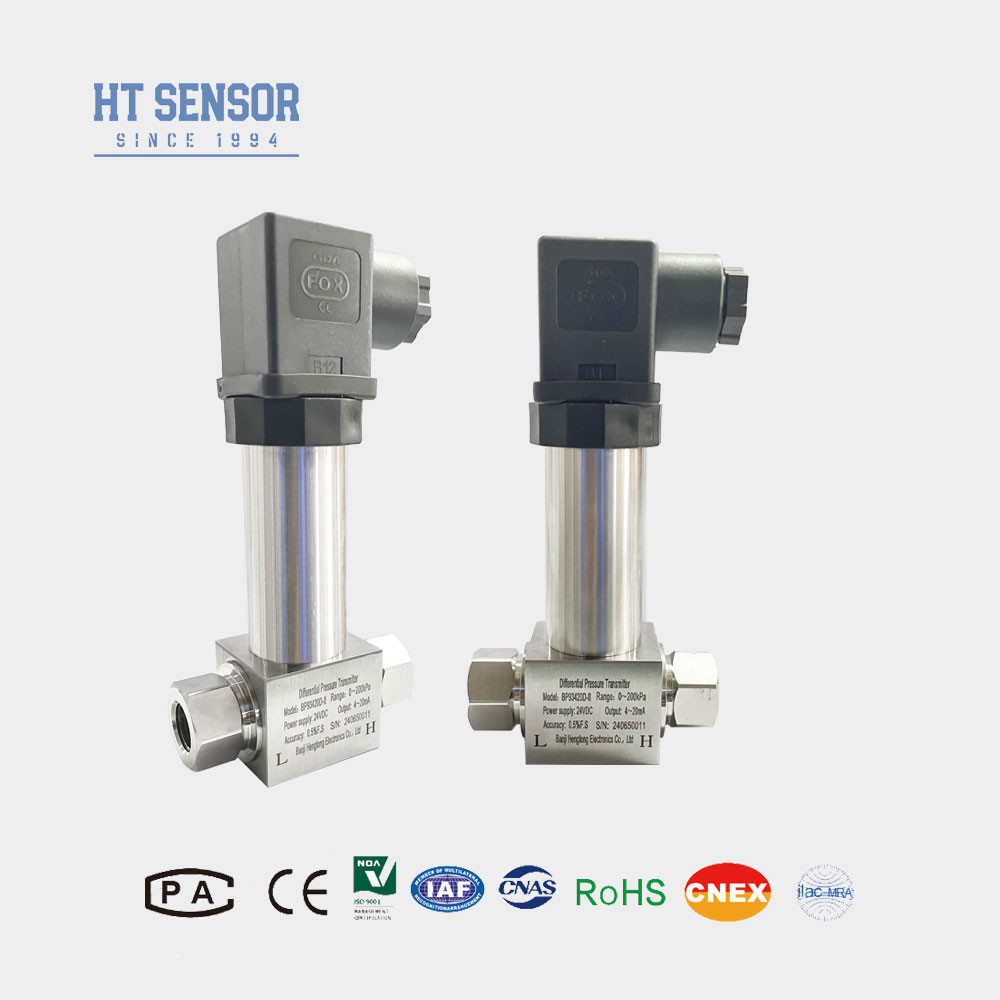

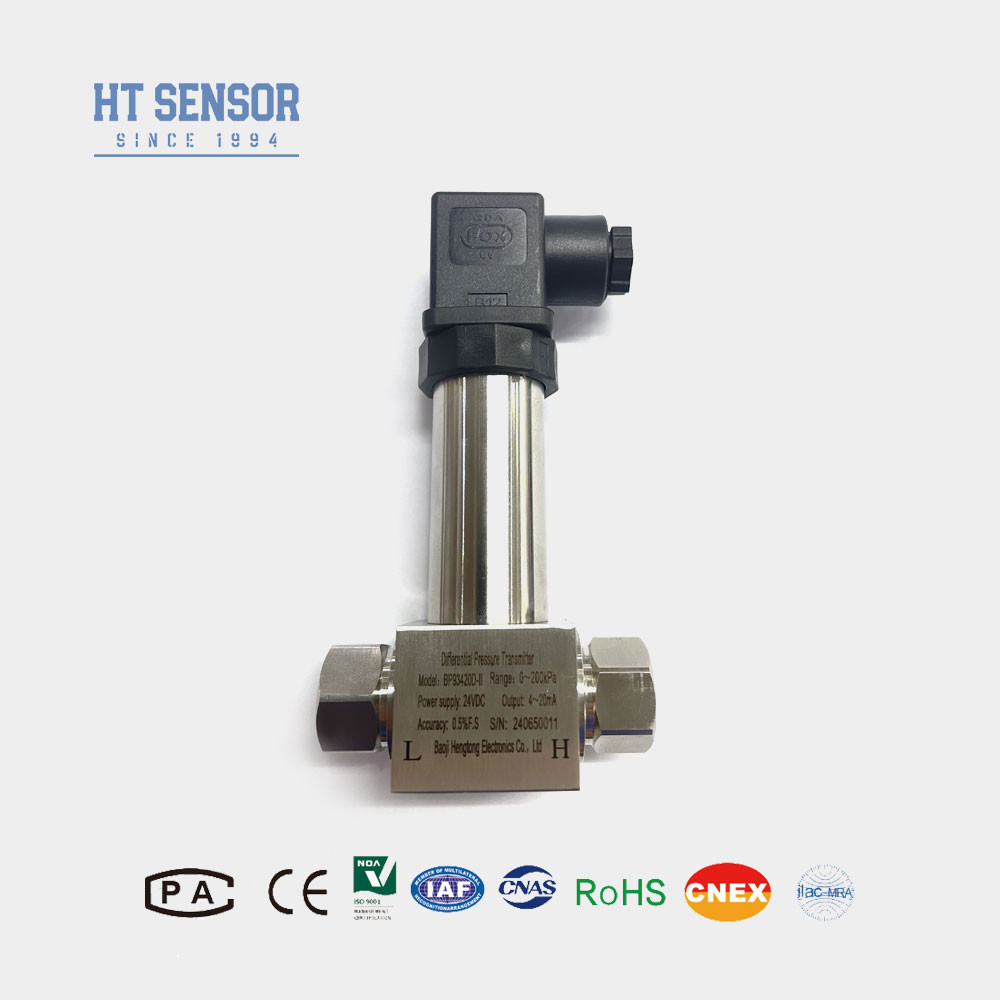

BP93420DII Differentiële drukzender voor meetbereik van 0-10KPa tot 2MPa
BP93420DIIDdifferentiëlePverlengingTransmitter
Inleiding van de differentialdrukzender:
De BP93420DII-differentiële drukzender maakt gebruik van een diffuse silicium piezoresistieve sensor. Het drukverschil van gas en vloeistof wordt gemeten en uitgebracht, wat kan worden weergegeven.Het is van toepassing op de meting van drukverschillen van verschillende gassen en vloeistoffen in pijpleidingen in industrieën zoals aardolie, chemische, elektrische energie, hydrologie, enz.
Productkenmerkenvan een differentialdruktransmitter:
1De transducer heeft een roestvrij staalconstructie, een compacte structuur en een gemakkelijke installatie.
2Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
3De elektrische interface kan extern of rechtstreeks aangesloten zijn.
Toepassingenvan een differentialdruktransmitter:
Prestatieparametersvan een differentialdruktransmitter: | |
---|---|
Meetbereik | 0-10KPa......~2MPa |
Druktype | Differentiële druk |
Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
Werktemperatuur | -30°C tot 80°C |
Bergingstemperatuur | -40°C tot 100°C |
Vibratie | 10g,55Hz 2kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,45 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
---|---|---|
4·20 mA | 12 ̊30VDC | 2/3/4 draad |
010/20mA |
3 draad |
|
0/1 ¢5V | ||
0.5·4.5V | 5VDC |
Bestelgidsvan een differentialdruktransmitter: | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
DII | Differentiële druktransmitter | |||||||
Meetbereik | 0-10KPa......~2MPa | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
S4 | 010mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20×1,5 Man | |||||||
J2 | G1/2 Man | |||||||
J3 | G1/4 Man | |||||||
J4 | 1/2 NPT Man | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | andere | |||||||
Code | Druktype | |||||||
D | Differentiële druk |
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
