BP93420DII Drukverschilzender met compact en eenvoudig installatieontwerp Druksensorzender
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| Markeren |
Gemakkelijk te installeren differentialdruktransmitter,BP93420DII Differentiële drukzender,Compacte drukdifferentiële zender |
||
Product Description
Differentieel druksensor met gediffundeerde silicium piezoresistieve Dwyer differentieel druksensor

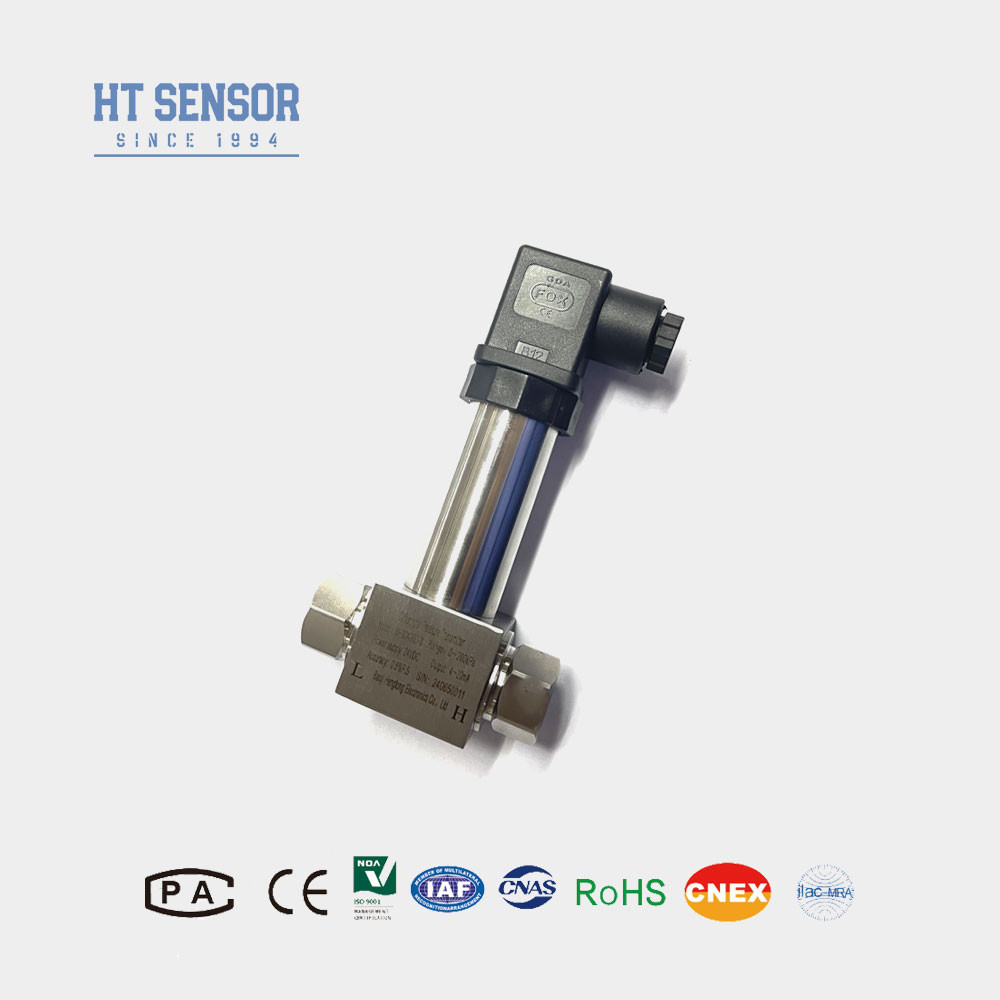

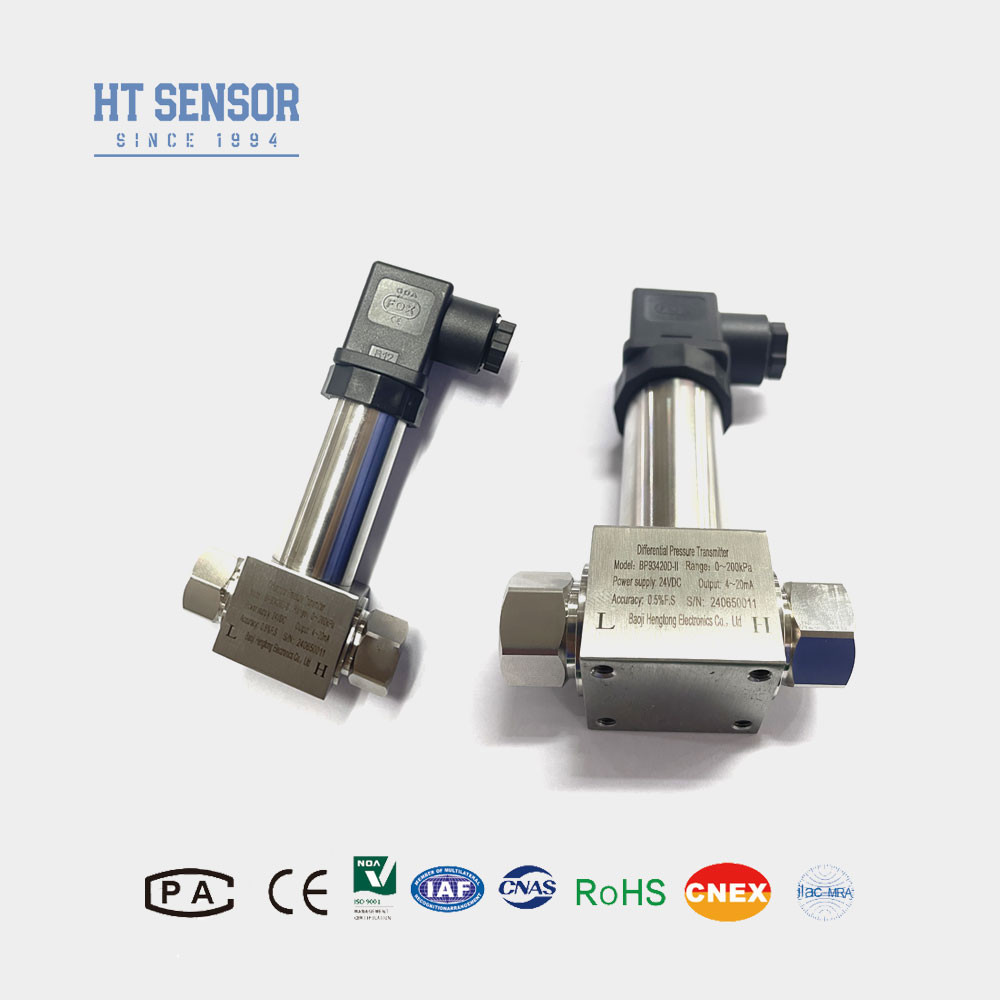

BP93420DII Differentieel Druk Transmitter
Introductie van de differentieeldruksensor:
De BP93420DII differentieeldruksensor maakt gebruik van een gediffundeerde silicium piezoresistieve sensor. Het drukverschil van gas en vloeistof wordt gemeten en uitgevoerd, wat kan worden weergegeven. Het is van toepassing op de meting van drukverschillen van verschillende gassen en vloeistoffen in pijpleidingen binnen industrieën zoals aardolie, chemie, elektrische energie, hydrologie, enz.
Producteigenschappen van differentieeldruksensor:
- De zender heeft een roestvrijstalen constructie, compacte structuur en eenvoudige installatie.
- Na strenge temperatuurcompensatie en verouderingsscreening, om stabiele en betrouwbare prestaties te garanderen.
- De elektrische interface kan extern of direct worden aangesloten.
Toepassingen van differentieeldruksensor::
- 1. Geschikt voor de differentiedrukmeting van verschillende gassen of vloeistoffen in pijpleidingen in de aardolie-, chemische-, elektrische energie-, hydrologie- en andere industrieën.
- 2. Gebruikt in industriële procesbesturing.
- 3. Pijp- en oven differentiedrukmeting.ers
| Prestatieparameters van differentieeldruksensor: | |
|---|---|
| Meetbereik | 0-10KPa……~2MPa |
| Druktype | Differentiedruk |
| Enkelzijdige overbelasting | ≤3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 keer het nominale bereik of 7 MPa |
| Nauwkeurigheid @ 25℃ | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid | ±0,03% (Typ.) ±0,05%FS (Max.) |
| Hysteresis | ±0,03% (Typ.) ±0,05%FS (Max.) |
| Langetermijnstabiliteit | ±0,5%F.S/Jaar(≤200KPa) ±0,2%F.S/Jaar(＞200KPa) |
| Nultemperatuurdrift | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Span temperatuurdrift | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Compensatietemperatuur | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Bedrijfstemperatuur | -30℃~80℃ |
| Opslagtemperatuur | -40℃~100℃ |
| Trilling | 10g,55Hz ～ 2kHz |
| Behuizingsmateriaal | 304,316L |
| Diafragma materiaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosieveiligheidsklasse | Intrinsiek veilig en explosieveilig |
| Beschermingsgraad | IP65 |
| Gewicht | ~0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 draads |
| 0～10/20mA |
3 draads |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Besteltips van differentieeldruksensor: |
1. Zorg er bij het selecteren van het product voor dat het testmedium compatibel is met de contactdelen van het product (roestvrij staal 304 of 316L).
2. Om een betrouwbare werking te garanderen, wordt aanbevolen om drie klepbuizen tussen het meetpunt en de zender te installeren om ervoor te zorgen dat de druk van de positieve en negatieve drukkamer van de zender langzaam en uniform is. Als de overbelasting van een enkele kant ernstig is, wordt de sensor beschadigd.
3. Plaats bij de installatie de drukaansluitingen aan beide uiteinden horizontaal om de impact van de installatiepositie op het product te minimaliseren.
4. In geval van speciale vereisten zoals sterke trillingen, momentane schokken, sterke elektromagnetische interferentie of radiofrequentie-interferentie, informeer ons dan en geef dit aan in de bestelling.
5. Bij het bestellen van een zender met een LCD- of LED-displaykop mag de voeding van de zender niet lager zijn dan 20VDC.
| Bestelgids van differentieeldruksensor: | ||||||||
| BP93420XX | Druksensor | |||||||
| Code | Overzicht constructie | |||||||
| DII | Differentieeldruksensor | |||||||
| Meetbereik | 0-10KPa……~2MPa | |||||||
| Code | Voeding | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Anders | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1.5 Mannelijk | |||||||
| J2 | G1/2 Mannelijk | |||||||
| J3 | G1/4 Mannelijk | |||||||
| J4 | 1/2 NPT Mannelijk | |||||||
| J5 | Anders | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stekker | |||||||
| B3 | Afgedichte kabeluitgang | |||||||
| B4 | Anders | |||||||
| Code | Druktype | |||||||
| D | Differentiedruk | |||||||
