Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BH93420-I |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 3-5 Werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks/maand |
Model nr.: | BH93420-I | Uitgangsvorm: | 4-20mA of RS485 |
---|---|---|---|
IP-classificatie: | IP68 | Precisiteit: | ≤ ± 0,5% F.S. |
Materiaal voor het diafragma: | 316L roestvrij staal | Netto gewogen: | 0.3 kg zonder kabel |
Transportpakket: | Verpakking | Oorsprong: | Shaan Xi. |
Hs-code: | 90261000 | Levering vermogen: | 1000-3000 |
Typ van installatie: | Onderwater type | Productieproces: | Diffuse Silicium Sensor |
Proeftype: | Proeftype | ||
Markeren: | 4-20mA hydrostatische niveauzender,Hydrostatische niveauzender van roestvrij staal,Hydrostatische niveauzender van de serie BH93420-I |

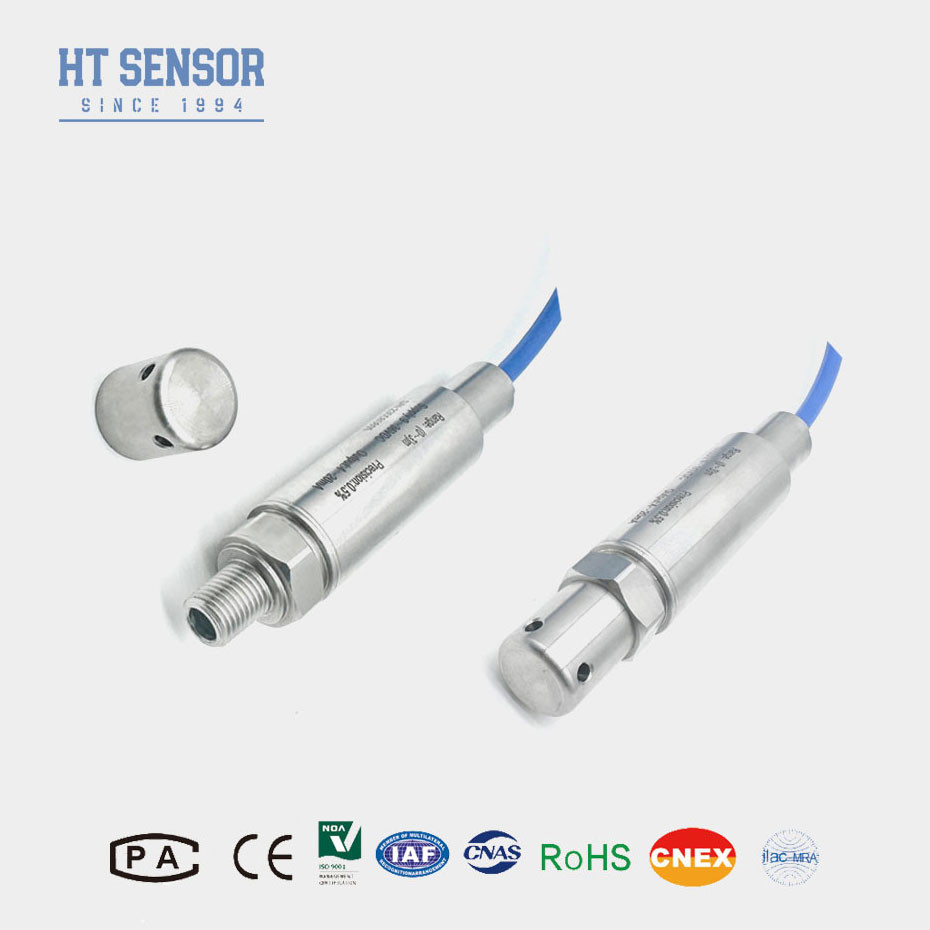

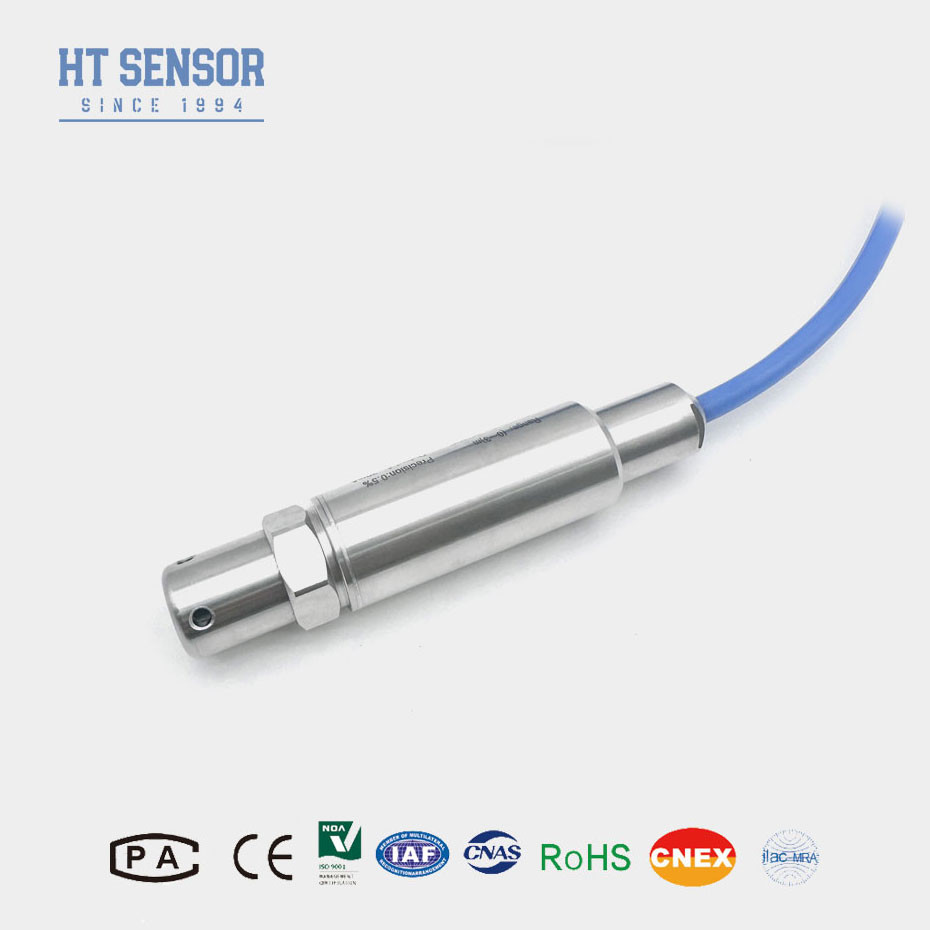

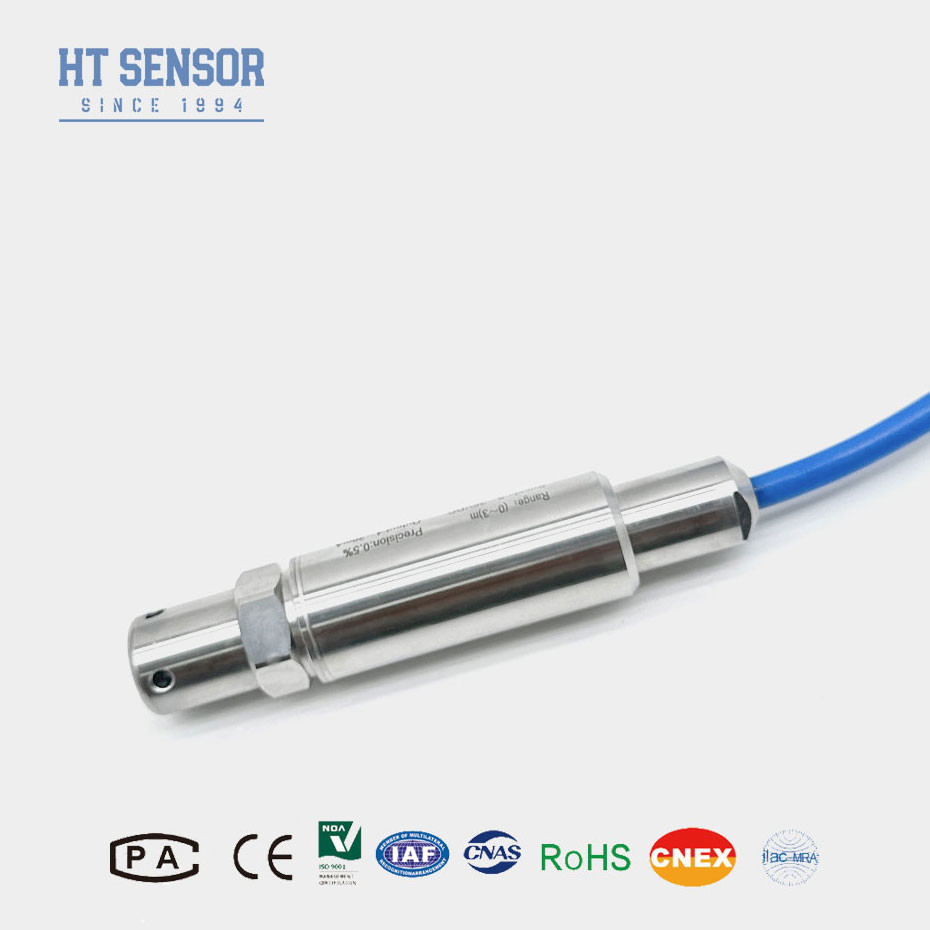

Inleiding vanHydrostatische niveauzender:
BH93420-Ik...De hydrostatische niveausmitter is ontworpen voor nauwkeurige en betrouwbare niveaumetingen in verschillende vloeistoftoepassingen. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). deze onderwater drukomvormer is een uitstekende oplossing voor de bewaking van het niveau voor binnen- en buitentoepassingen.
Hydrostatische niveauzenderis een veelzijdige en betrouwbare oplossing voor nauwkeurige niveaumetingen in diverse toepassingen.
Productkenmerken
1.Digit Temperature Compensation: nauwkeurige metingen over een breed temperatuurbereik.
2Meetbereik: beschikbaar in een bereik van 0-1m tot 0-200m H2O.
3Uitgangssignaal: 4-20mA, 0-5VDC of digitale uitgangen (RS485, Modbus).
4. nauwkeurigheid: ± 0,1% FS voor nauwkeurige niveaumetingen.
5Materiaal: roestvrij staal behuizing voor corrosiebestendigheid.
Toepassingen:
* Liquid Level Tanks
* Tanken voor benzine en diesel
* Afvalwaterkanaal
* Groenwaterniveau meting
Prestatieparameters:
Meetbereik | 0~10m...400mH2O |
Overbelasting | ≤ 2 X van nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,2% F.S/jaar (max.) |
Temperatuurverschuiving van het nulpunt | ±1,5% F.S. (typisch) ±2% F.S. (maximaal) |
Temperatuurverschuiving op volle schaal | ±1,5% F.Sr ((Type.) ± 2% F.S. (max.) |
Compensatietemperatuur | 0-50oC (0-1m. 0-2m ); 0-70oC |
Werktemperatuur | -20 tot 80 °C |
Bergingstemperatuur | -30°C tot 100°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 1Cr18Ni9Ti |
Materiaal van het diafragma | 316L roestvrij staal |
Isolatieweerstand | >=100MΩ@100VDC |
Explosiebestendige classificatie | ExiaIICT6 |
Beschermingscategorie | IP67, IP68 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 0,3 kg (zonder kabel) |
Kabelmateriaal | Polyethyleen, polyurethaan |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC | |
RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draad |
Tips voor het bestellen:
Bij het overwegen van de aankoop van diffuse siliciumdruktransmitters is het cruciaal om verschillende factoren te evalueren om ervoor te zorgen dat het geselecteerde product aan uw specifieke toepassingsbehoeften voldoet.Hieronder vindt u een uitgebreide gids voor het bestelproces
1Zorg ervoor dat het gemeten medium tijdens de selectie compatibel is met de productonderdelen die ermee in contact komen.
2De dichtheid van het gemeten medium moet worden gespecificeerd.
3Voor sterke elektromagnetische of radiofrequente storingen, geef u de details aan ons bedrijf en vermeld deze in de bestelling.
4Om de betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar zijn geaard.
5Materiële verenigbaarheid
Housing en kabelmateriaal: Zorg ervoor dat de in de zender gebruikte materialen (bijv. roestvrij staal, PVC, PTFE) compatibel zijn met de te meten vloeistof,Vooral als het gaat om corrosieve of agressieve stoffen..
De orde Gids: | ||||||||
BH93420 | Code | Ontwerp van de structuur | ||||||
Ik... | Druktransmitter | |||||||
Meetbereik | 0~10m...400mH2O | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | S8 | RS485 | |||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk | |||||||
Code | Materiaal | |||||||
01 | 304 roestvrij staal | |||||||
02 | 316L roestvrij staal | |||||||
Code | Kabelmateriaal | |||||||
C1 | PE | |||||||
C2 | PU |
Vragen:
1Wat is een diffuse silicium onderwater niveau zender?
Een diffuse silicon onderwaterniveau-zender is een apparaat dat wordt gebruikt om het vloeistofniveau te meten door de sensor in de vloeistof te onderdompelen.Het maakt gebruik van diffuse siliciumtechnologie om nauwkeurige en betrouwbare metingen te leveren op basis van hydrostatische druk.
2Hoe werkt een onderzeese niveauzender met diffuse silicium?
De zender meet de hydrostatische druk die door de vloeistofkolom boven de sensor wordt uitgeoefend.die vervolgens wordt verwerkt om het vloeibare gehalte te bepalen.
3Wat zijn de belangrijkste kenmerken van dit type zender?
Hoge nauwkeurigheid
Robuuste constructie
Temperatuurcompensatie
Langetermijnstabiliteit
Eenvoudige installatie
4Welke materialen worden gebruikt bij de bouw van deze zenders?
Ze zijn meestal gemaakt van roestvrij staal of andere corrosiebestendige materialen om harde omgevingen en agressieve vloeistoffen te weerstaan.
5Hoe installeer ik een diffuse silicium onderzeese niveau zender?
De installatie is eenvoudig: de sensor wordt simpelweg ondergedompeld in de te meten vloeistof.
6Welke uitgangssignalen zijn beschikbaar?
Veel voorkomende uitgangssignalen zijn 4-20mA, 0-5VDC en digitale uitgangen zoals RS485 en Modbus.
