DN25 Hoogtemperatuur Flangen Drukzender 4-20mA Met Industrial Pressure Sensor Display
Product Details
| Model nr.: | BP93420-IIIF | Stroomvoorziening: | 24VDC |
|---|---|---|---|
| uitput: | 4-20mA RS485 OR hart | Druktype: | Maatstafdruk, absoluut, verzegeld. |
| Bereik: | 0-35kpa~20Mpa | Structuretype: | Verzender voor het doorspelen van het diafragma |
| Metingsmedium: | Hoogtemperatuur Vloeistof of lucht | Genauigheidsgraad: | 00,5% |
| Vlak: | DN25-DN50 enzovoort | Aanpassing: | - Ja, dat klopt. |
| Markeren |
4-20ma drukzender,DN25 Flangendruktransmitter,Drukzender op hoge temperatuur |
||
Product Description

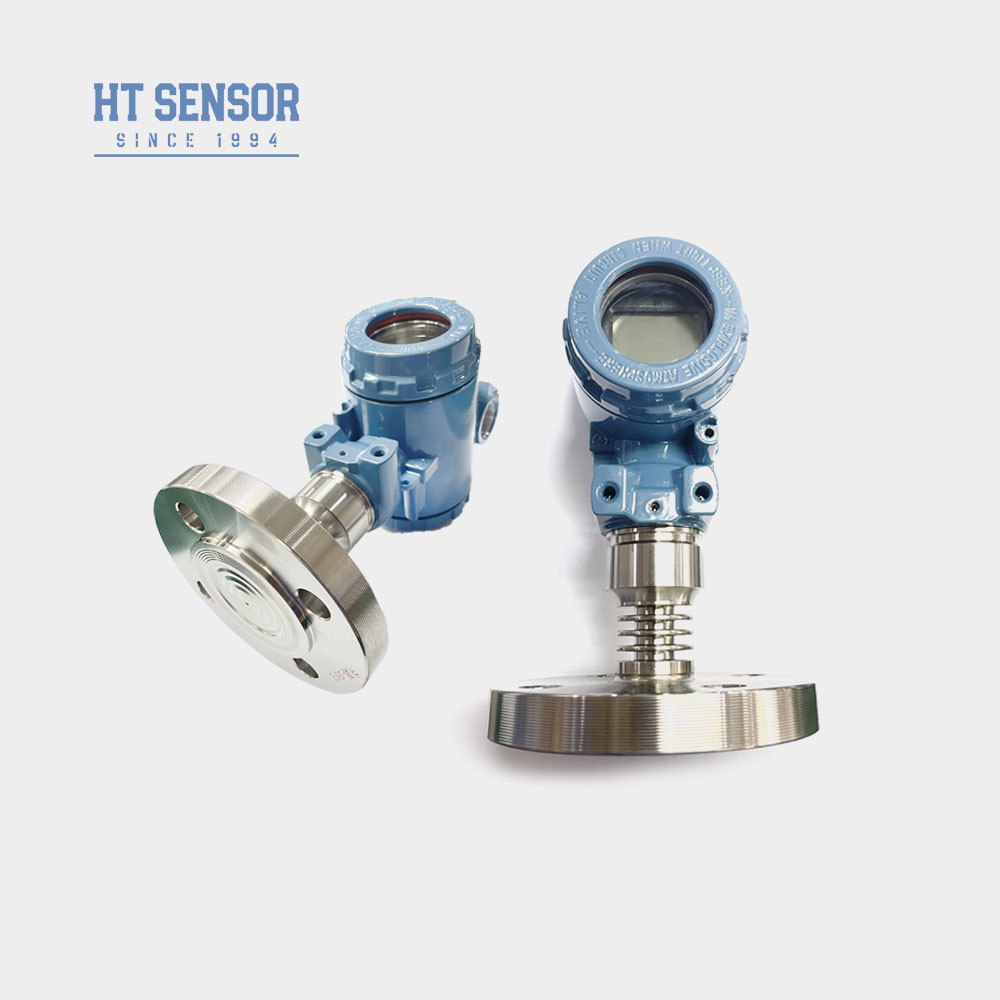

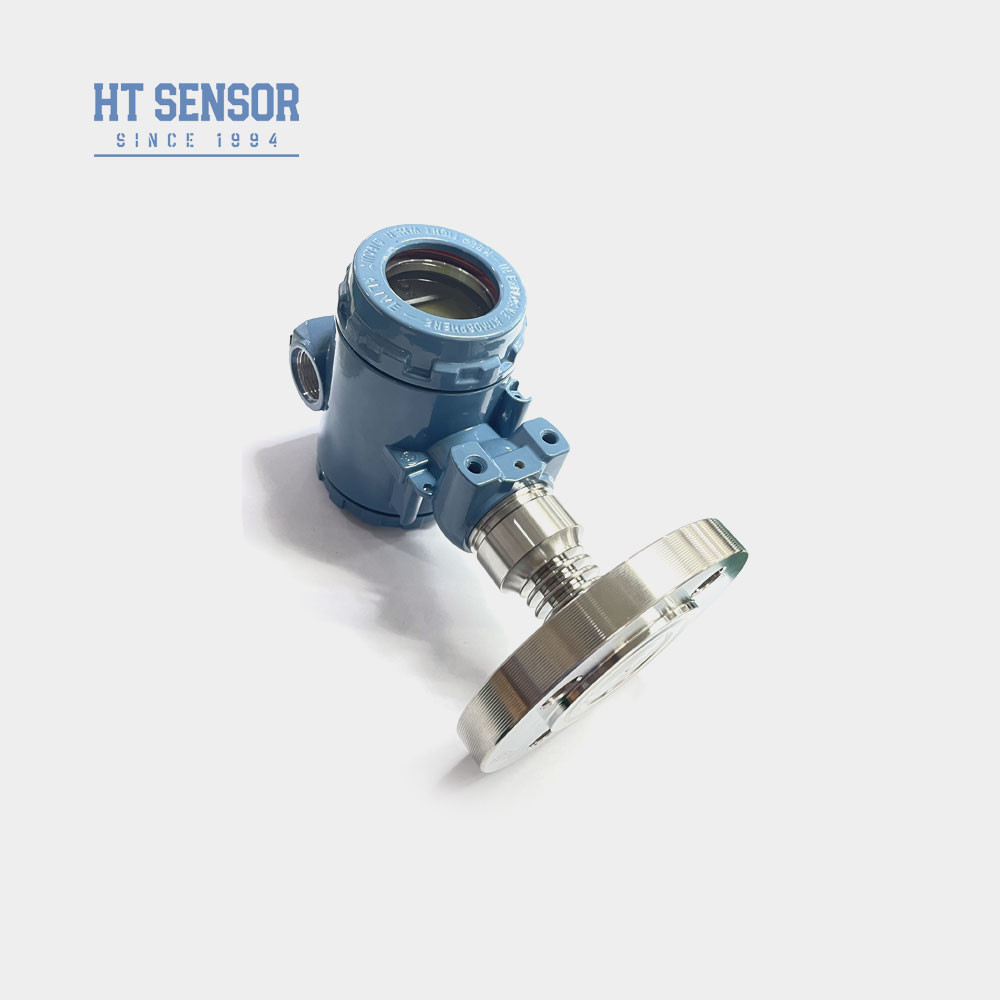

DN25 Hoogtemperatuur Flangedrukzender 4-20mA met display
BP93420-IIIFDruktransmitter
Inleiding vanIndustriële druksensor Transmitter:
De BP93420-III Hoogtemperatuurdrukzender maakt gebruik van de met olie gevulde kern van de HT-serie van siliciumresistieve folie als signaalgevoelig onderdeel.De procesverbinding omvat het rechtstreeks lassen van een 316L isolatie diafragma en een overeenkomstige flensDe aangepaste hittezuiger is ontworpen om zich aan te passen aan hoge temperatuur omgevingen.het signaalverwerkingscircuit zet het sensorsignaal om in een standaarduitgangssignaal (4-20mA)Er zijn strenge tests en verouderingsscreening van onderdelen, halffabrikaten en eindproducten uitgevoerd om de stabiele en betrouwbare prestaties van de zender te garanderen.
| Prestatieparameters vanIndustriële druksensor Transmitter | |
| Meetbereik | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70°C ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20°C tot 80°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 4 kg |
Productkenmerken vanTransmitter voor industriële druksensoren:
- 1Een breed meetbereik, verschillende drukinterfaces.
- 2Verschillende uitgangssignaalopties.
- 3Verstelbare nul en volle schaal.
- 4Hoogwaardige precisie, meerdere steriele procesverbindingen.
Toepassingen vanTransmitter voor industriële druksensoren:
- Geschikt voor niet-corrosieve gas- en vloeistofmetingen van 316L.
- Gebruikt voor aseptische verwerking in de medische, biofarmaceutische, voedselhygiëne en andere industrieën.
- Het wordt gebruikt in de papier- en chemische industrie, evenals in rioolwater en dranken.
| Uitgangssignaal ofTransmitter voor industriële druksensoren | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V |
| Tips voor het bestellenfIndustriële druktransmitter |
- Zorg voor compatibiliteit: bij het selecteren van het product moet worden gecontroleerd of het geteste medium compatibel is met de contactonderdelen van het product.
- Explosiebestendige producten: Merk op dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
- Het diafragma is een belangrijk onderdeel, niet beschadigen de diafragma vervorming.
- Blikbescherming: om de betrouwbare werking van het product te garanderen, wordt aangeraden blikbeschermingsapparatuur ter plaatse te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar zijn geaard..
- Kabelopties: De standaardkabellengte is nul en er zijn drie soorten kabelmaterialen om uit te kiezen.Indien een ander kabelmateriaal vereist is, vermeld dit in het bestelformulier.
- Bijzondere vereisten: In geval van bijzondere vereisten, zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, dient u ons daarvan op de hoogte te stellen en deze in de bestelling te vermelden.
| Bestelgids vanIndustriële druksensor Transmitter | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Veelgestelde vragen:
Q1: Zijn Ben je een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
