Hoogtemperatuur industriële druktransmitter met doorspoelend diafragma voor industriële toepassingen
Product Details
| Model-NR.: | BP93420-IIIF | Voeding: | 12-32VDC(24VDC) |
|---|---|---|---|
| uitput: | 4-20mA RS485 met display | Druktype: | Maatstaf, Absolute, verzegelde druk |
| Bereik: | 0-35kpa~20Mpa | Structuurtype: | Verzender van de diafragmasensor |
| Meetmedium: | Hoogtemperatuur Vloeistof | Nauwkeurigheidsgraad: | 0,5% |
| Vlak: | DN25-DN50-DN100 enzovoort | Maatwerk: | OEM |
| Markeren |
De gelijke Zender van de Diafragmadruk,Industriële toepassingen Druktransmitter,Drukzender op hoge temperatuur |
||
Product Description

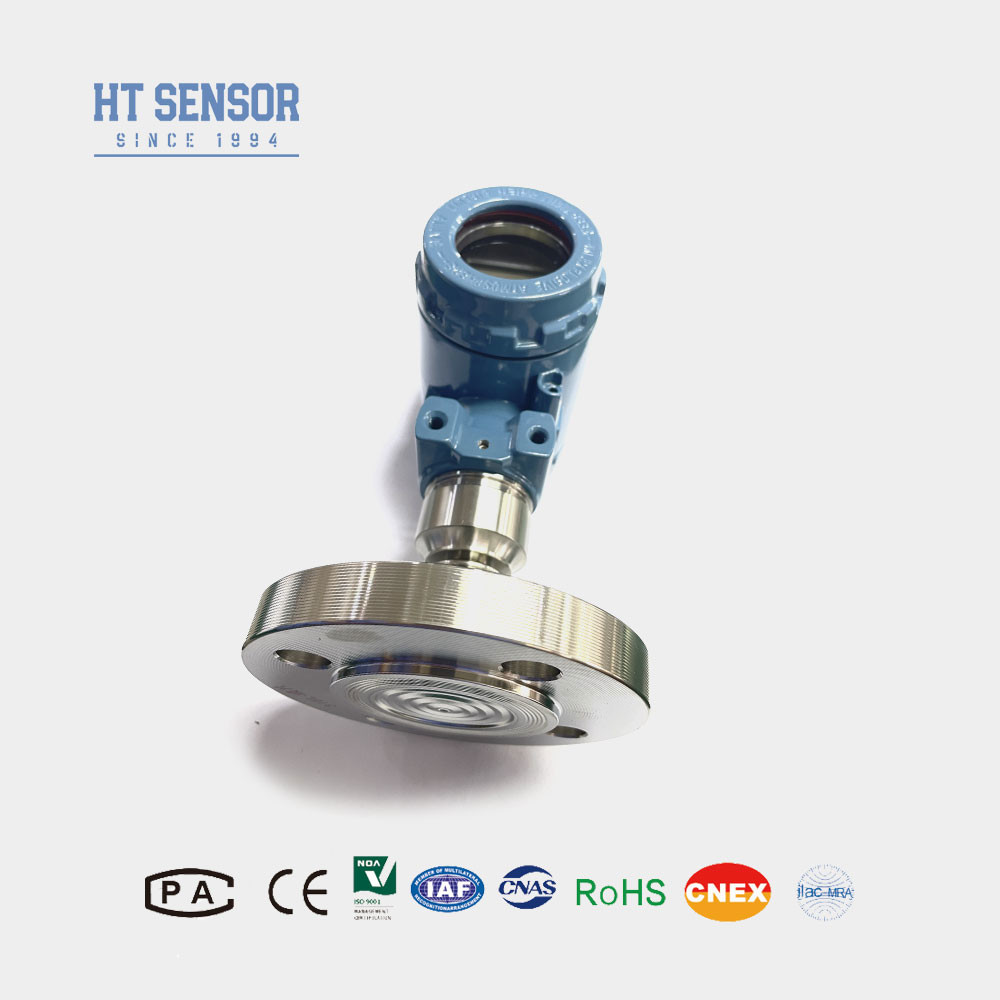

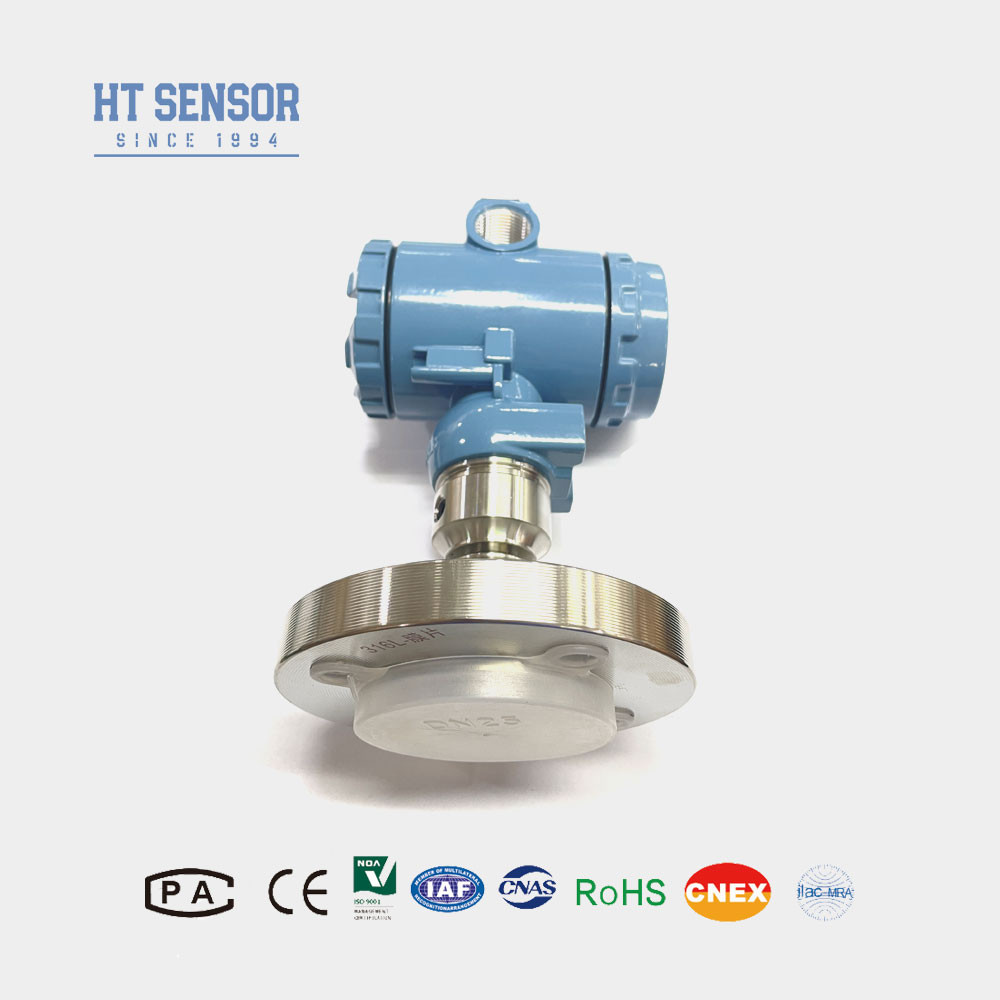

Hoge-temperatuur drukzender met vlak diafragma voor industriële toepassingen
BP93420-IIIF Drukzender
Introductie van Industriële druk sensor zender:
De BP93420-III hogetemperatuur drukzender maakt gebruik van de HT-serie siliconen resistieve film oliegevulde kern als het signaalmeetelement. De procesaansluiting omvat het direct lassen van een 316L isolatiediafragma en bijpassende flens, wat zorgt voor een nauwkeurige drukmeting. De op maat gemaakte koelplaat is ontworpen om zich aan te passen aan omgevingen met hoge temperaturen. Binnen de roestvrijstalen behuizing zet het signaalverwerkingscircuit het sensorsignaal om in een standaard uitgangssignaal (4-20mA). Rigoureuze tests en verouderingstests van componenten, halffabrikaten en eindproducten zijn uitgevoerd om stabiele en betrouwbare prestaties van de zender te garanderen.
| Prestatieparameters van Industriële druksensor zender | |
| Meetbereik | -100kPa…0kPa ～ 35kPa…20MPa |
| Druktype | Relatieve druk, Absolute druk, Afgedichte druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Nauwkeurigheid @ 25℃ | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid & Hysteresis | 0,02%F.S(Typ.) 0,05%F.S(Max.) |
| Langetermijnstabiliteit | ±0,1%F.S/Jaar(Typ.) ±0,2%F.S/Jaar(Max.) |
| Nulpunt temperatuurdrift | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Volledige schaal temperatuurdrift | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Frequentierespons | 2.4Khz |
| Compensatietemperatuur | 0-70℃(≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur | -20℃~80℃ |
| Opslagtemperatuur | -40℃~120℃ |
| Trillingen | 10g,55Hz ～ 2kHz |
| Behuizingsmateriaal | 304,316L |
| Diafragmamateriaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebeveiligingsclassificatie | Ex ia IIC T6 Ga |
| Beschermingsgraad | IP65 |
| O-ring afdichting | Fluorkubber |
| Gewicht | ~4kg |
Productkenmerken van Industriële druksensor zender:
- 1. Breed meetbereik, verschillende drukinterface-opties
- 2. Diverse uitgangssignaalopties
- 3. Instelbare nul- en volledige schaal
- 4. Hoge nauwkeurigheid, meerdere steriele procesaansluitingen
Toepassingen van Industriële druksensor zender:
- Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
- Medische, biofarmaceutische en voedselhygiëne-industrieën voor steriele verwerking.
- Gebruikt in de papier- en chemische industrie, evenals voor rioolwaterniveau en dranken.
| Uitgangssignaal of Industriële druksensor zender | Voedingsspanning | Uitgangstype |
| 4~20mA | 12~30VDC | 2/3/4 draads |
| 0~10/20mA | 3 draads |
|
| 0/1~5V | ||
| 0/1~10V |
| Besteltips of Industriële drukzender |
- 1. Zorg voor compatibiliteit: Controleer bij het selecteren van het product of het geteste medium compatibel is met de contactonderdelen van het product.
- 2. Explosieveilige producten: Houd er rekening mee dat explosieveilige producten geen digitale displaykoppen bevatten.
- 3. Voeding voor displays: Bij het bestellen van een zender met een LCD- of LED-displaykop mag de voeding van de zender niet minder zijn dan 20VDC.
- 4. Bliksembeveiliging: Om de betrouwbare werking van het product te garanderen, wordt geadviseerd om bliksembeveiligingsapparaten ter plaatse te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar geaard zijn.
- 5. Kabelopties: De standaard kabellengte is geen, en er zijn drie soorten kabelmaterialen om uit te kiezen. Tenzij anders aangegeven, kunnen polyethyleen kabelmaterialen worden gebruikt. Indien een ander kabelmateriaal gewenst is, gelieve dit in het bestelformulier aan te geven.
- 6. Speciale vereisten: In geval van speciale vereisten, zoals sterke trillingen, momentane impactkracht, sterke elektromagnetische of RF-interferentie, gelieve ons te informeren en dit in de bestelling aan te geven.
| Bestelgids van Industriële druksensor zender | ||||||||
| BP93420XX | Drukzender | |||||||
| Code | Overzicht Constructie | |||||||
| IB | Algemene Drukzender | IX | Display Drukzender | |||||
| IE | Schokbestendige Luchtvaart Drukzender | IIC/III | Industriële Algemene/ Display Drukzender | |||||
| IF | Vochtbestendige Drukzender | IIE/IIIE | Algemene/Display Drukzender | |||||
| IN | Airconditioning Specifieke Drukzender | |||||||
| IC | Hoge-temperatuur Drukzender | |||||||
| IQ/IQT | Groot Diafragma /Hoge-temperatuur Drukzender | |||||||
| Meetbereik | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa of MPa | X: Geeft het Actuele Meetbereik aan | |||||||
| Code | Voeding | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Anders | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Anders | |||||||
| Code | Elektrische Aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgedichte Kabeluitgang | |||||||
| B4 | 2088 Industriële Behuizing | |||||||
| B5 | 2088 Industriële Behuizing met Display | |||||||
| B6 | Anders | |||||||
| Code | Druktype | |||||||
| G | Relatieve Druk | |||||||
| A | Absolute Druk | |||||||
| S | Afgedichte Referentiedruk | |||||||
FAQ :
1. V: Wat zijn de kenmerken van uw druksensortransmitters?
A: Onze druksensortransmitters worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de optie voor maatwerk.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3. V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druksensortransmitters per maand te produceren, waardoor we grootschalige bestellingen kunnen uitvoeren. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsplanning.
4. V: Wat is de typische leveringstermijn?
A: Standaardmodellen hebben doorgaans een levertijd van 5~8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe worden de producten geprijsd? Zijn er kortingen?
A: We bieden concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partnerschappen.
6. V: Wat is de garantie van uw producten? En after-sales service?
A: Onze producten worden geleverd met een garantie van 24 maanden vanaf de verzenddatum, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning op afstand via pc-netwerk.
