Differentiële druktransmitter voor gas- en vloeistofleidingsdrukmetingssensor

Basisinformatie
Plaats van herkomst: China
Merknaam: HT SENSOR
Certificering: ISO9001
Modelnummer: BP93420D-II
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: 5-8 werkdag
Betalingscondities: L/C, D/P, T/T
Levering vermogen: 3000 stuks per maand
Gedetailleerde informatie
Modellen: BP93420D-II Bereik: 0-10kpa~2Mpa
Kracht: Voor de toepassing van de onderstaande voorschriften: Output: 4-20mA RS485 0,2-2,2Vdc
Materiaal: Roestvrij staal Draad: Man en vrouw, iedereen kan
Druktype: Sensor voor een drukverschillingszender Beschermingsklasse: IP65
Testmiddel: Lucht olie water enzovoort Verbinding: grote DIN
Markeren:

Liquid Pipeline Pressure Measurement Sensor

,

Differentiële druktransmitter

,

Gasleidingsdrukmetingssensor


Productomschrijving

Differentiële druktransmitter voor gas- en vloeistofleidingen

BP93420DIIDdifferentiëlePverlengingTransmitter



Inleiding van de differentialdrukzender:



BP93420DII-differentiële drukzender maakt gebruik van een diffuse silicium piezoresistieve sensor.,en het door de klant vereiste standaardsignaal versterken en het veldweergavevermogen verhogen.Het wordt veel gebruikt bij de drukverschilmeting van verschillende gassen en vloeistoffen in pijpleidingen in aardolieDe Commissie heeft in de loop van de afgelopen vijf jaar een aantal voorstellen ingediend voor een voorstel voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.



Productkenmerkenvan een differentialdruktransmitter:



1De transducer heeft een roestvrij staalconstructie, een compacte structuur en een gemakkelijke installatie.

2Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
3De elektrische interface kan extern of rechtstreeks aangesloten zijn.



Toepassingenvan een differentialdruktransmitter:

  • 1Het is geschikt voor de differentiële drukmeting van verschillende gassen of vloeistoffen in pijpleidingen van aardolie, chemie, elektriciteit, hydrologie en andere industrieën.
  • 2. gebruikt voor procescontrole op industrieel gebied.
  • 3- De drukverschillen in de leidingen en in de ovens



Prestatieparametersvan een differentialdruktransmitter:
Meetbereik 0-10KPa......~2MPa
Druktype Differentiële druk
Eenzijdige overbelasting ≤ 3 keer het nominale bereik
Statische druk De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa
Precisiteit @ 25°C ±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid ±0,03% (typisch) ±0,05%FS (maximaal)
Hysteresis ±0,03% (typisch) ±0,05%FS (maximaal)
Langetermijnstabiliteit ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa)
Nultemperatuurverschuiving ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa)
Span Temperatuur Drift ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa)
Compensatietemperatuur 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C
Werktemperatuur -30°C tot 80°C
Bergingstemperatuur -40°C tot 100°C
Vibratie 10g,55Hz 2kHz
Huismateriaal 304,316L
Materiaal van het diafragma 316L
Isolatieweerstand 100MΩ 100VDC
Explosiebestendige classificatie Intrinsiek veilig en explosiebestendige
Beschermingscategorie IP65
Gewicht ~ 0,45 kg





Uitgangssignaal Voedingsspanning Uitvoertype
4·20 mA 12 ̊30VDC 2/3/4 draad
010/20mA



3 draad

0/1 ¢5V
0.5·4.5V 5VDC

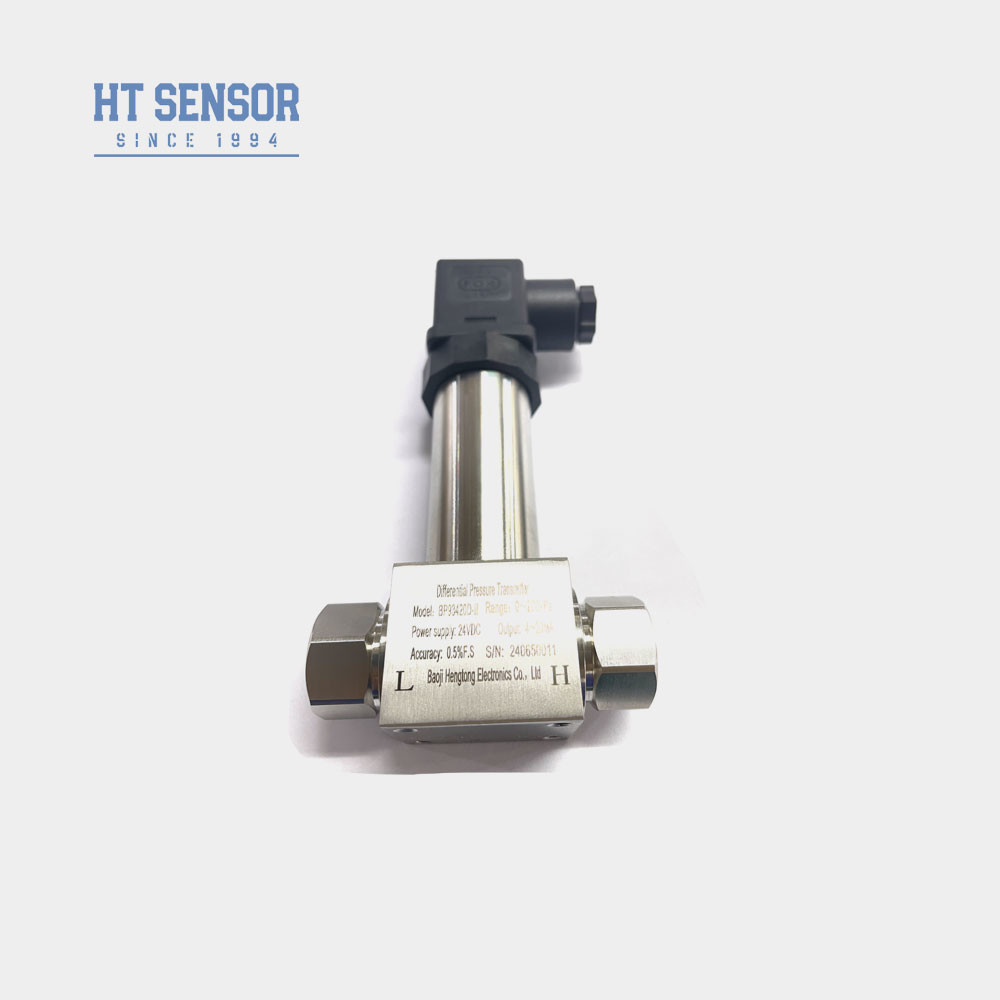

Differentiële druktransmitter voor gas- en vloeistofleidingsdrukmetingssensor 0

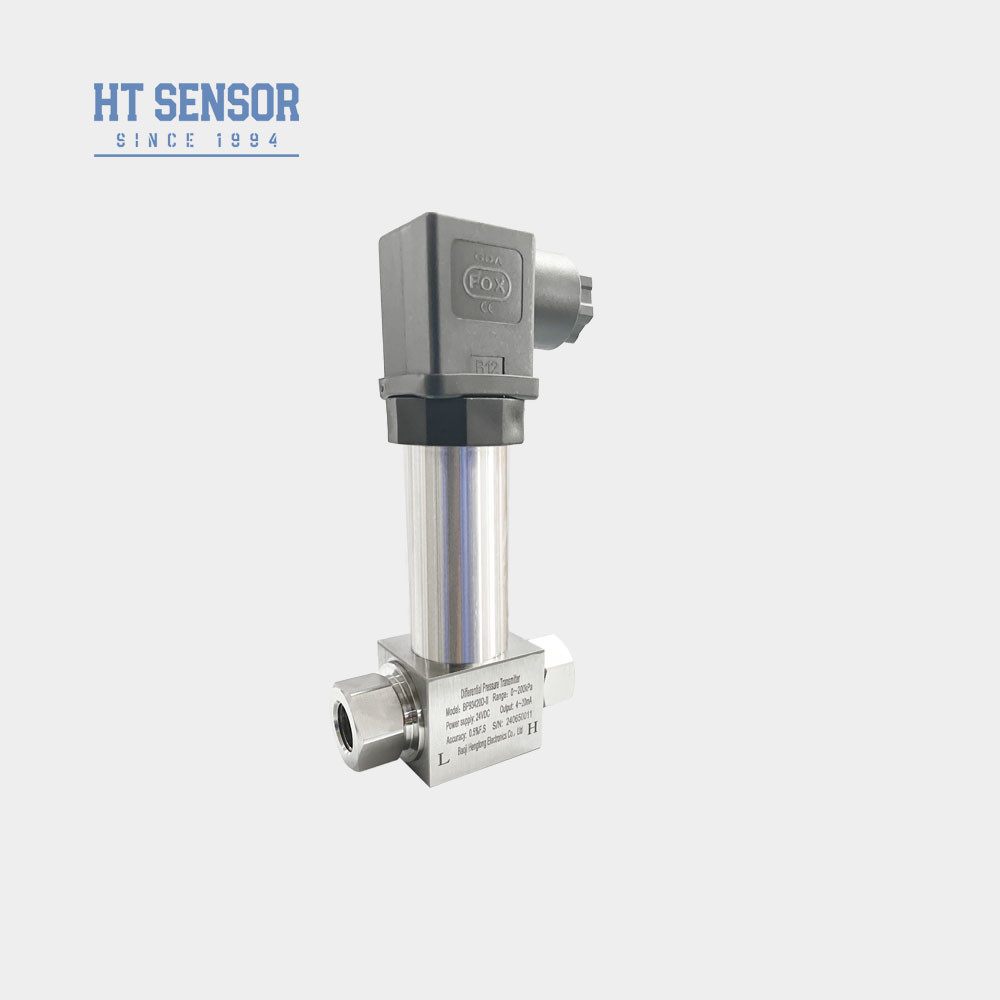

Differentiële druktransmitter voor gas- en vloeistofleidingsdrukmetingssensor 1

Differentiële druktransmitter voor gas- en vloeistofleidingsdrukmetingssensor 2

Differentiële druktransmitter voor gas- en vloeistofleidingsdrukmetingssensor 3Differentiële druktransmitter voor gas- en vloeistofleidingsdrukmetingssensor 4



Besteltipsvan een differentialdruktransmitter:

Aandacht.

1Bij het selecteren van een product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal scherm bevatten.
3Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn..
5. Kabels worden niet standaard geleverd. Als u kabels nodig hebt, zijn er drie materialen om uit te kiezen.Als er verschillende kabels nodig zijn, vermeld in de volgorde.
6In geval van sterke trillingen, onmiddellijke impact, sterke elektromagnetische of radiofrequente interferentie en andere bijzondere vereisten, informeer en vermeld dit in de bestelling.



Bestelgidsvan een differentialdruktransmitter:
BP93420XX Druktransmitter
  Code Ontwerp van de structuur
DII Differentiële druktransmitter
  Meetbereik 0-10KPa......~2MPa
  Code Stroomvoorziening
D1 24VDC
D2 5VDC
D3 andere
  Code Uitgangssignaal
S1 4 ¢ 20mADC S5 020mADC
S2 1 ′5VDC S6 0 ′10VDC
S3 0 ′5VDC S7 0.5·4.5VDC
S4 010mADC
  Code Drukverbinding
J1 M20×1,5 Man
J2 G1/2 Man
J3 G1/4 Man
J4 1/2 NPT Man
J5 andere
  Code Elektrische aansluiting
B1 Hirschmann
B2 PG7 Plug
B3 Afgesloten kabeluitgang
B4 andere
  Code Druktype
D Differentiële druk


Differentiële druktransmitter voor gas- en vloeistofleidingsdrukmetingssensor 5Differentiële druktransmitter voor gas- en vloeistofleidingsdrukmetingssensor 6

Vragen:



1V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.



2. V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.



3V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druk sensor zenders per maand te produceren, zodat we kunnen voldoen aan grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..



4. V: Wat is de typische levertijd?

A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.



5. V: Hoe zijn de producten geprijsd?

A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.



6. V: Wat is de garantie van uw producten? En naverkoopservice?

A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt binnen 24 uur voor snelle reacties, samen met ondersteuning voor remote instructie via het PC-netwerk.
