Differentiële druktransmitter voor gas- en vloeistofleidingen
Product Details
| Modellen: | BP93420D-II | Bereik: | 0-10kpa~2Mpa |
|---|---|---|---|
| Kracht: | Voor de toepassing van de onderstaande voorschriften: | uitgang: | 4-20mA RS485 0,2-2,2Vdc |
| Materiaal: | roestvrij staal | Draad: | Man en vrouw, iedereen kan |
| Druktype: | Sensor voor een drukverschillingszender | Beschermingsklasse: | IP65 |
| Testmiddel: | Lucht olie water enzovoort | Verbinding: | grote DIN |
| Markeren |
Liquid Pipeline Pressure Measurement Sensor,Differentiële druktransmitter,Gasleidingsdrukmetingssensor |
||
Product Description

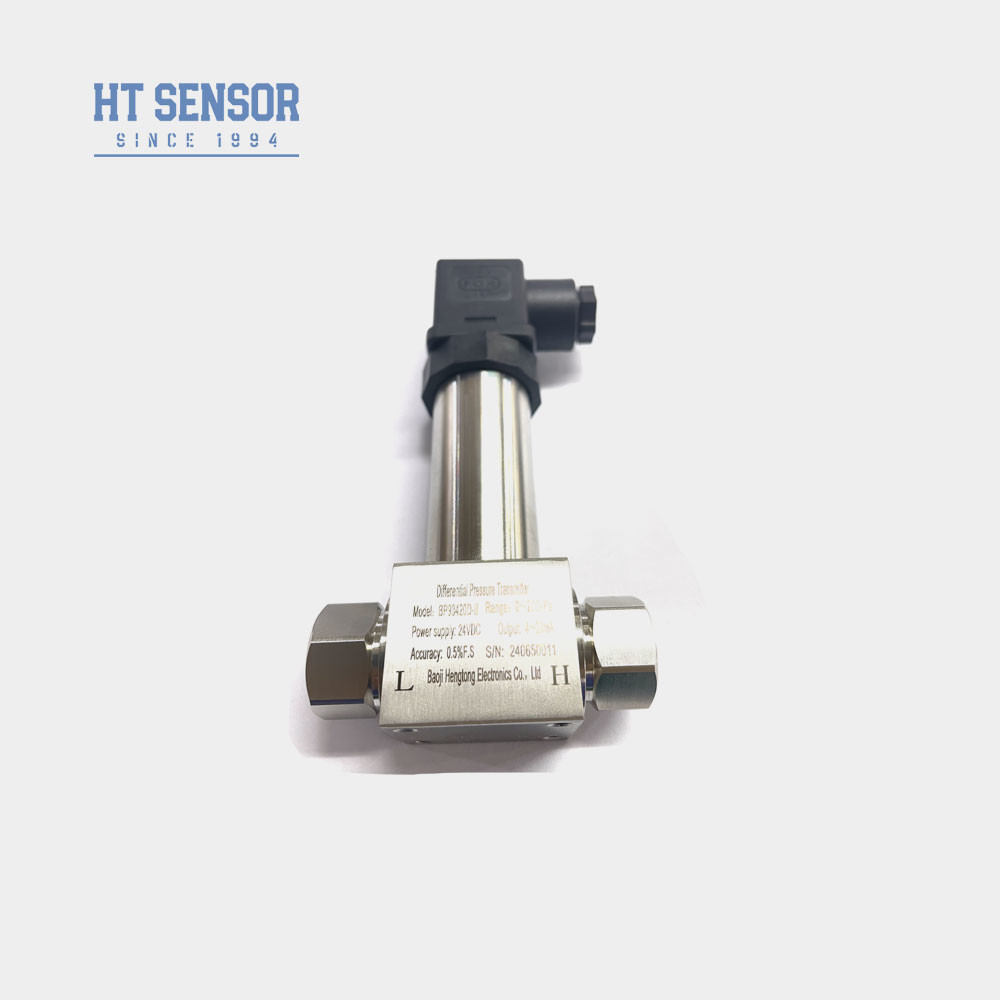

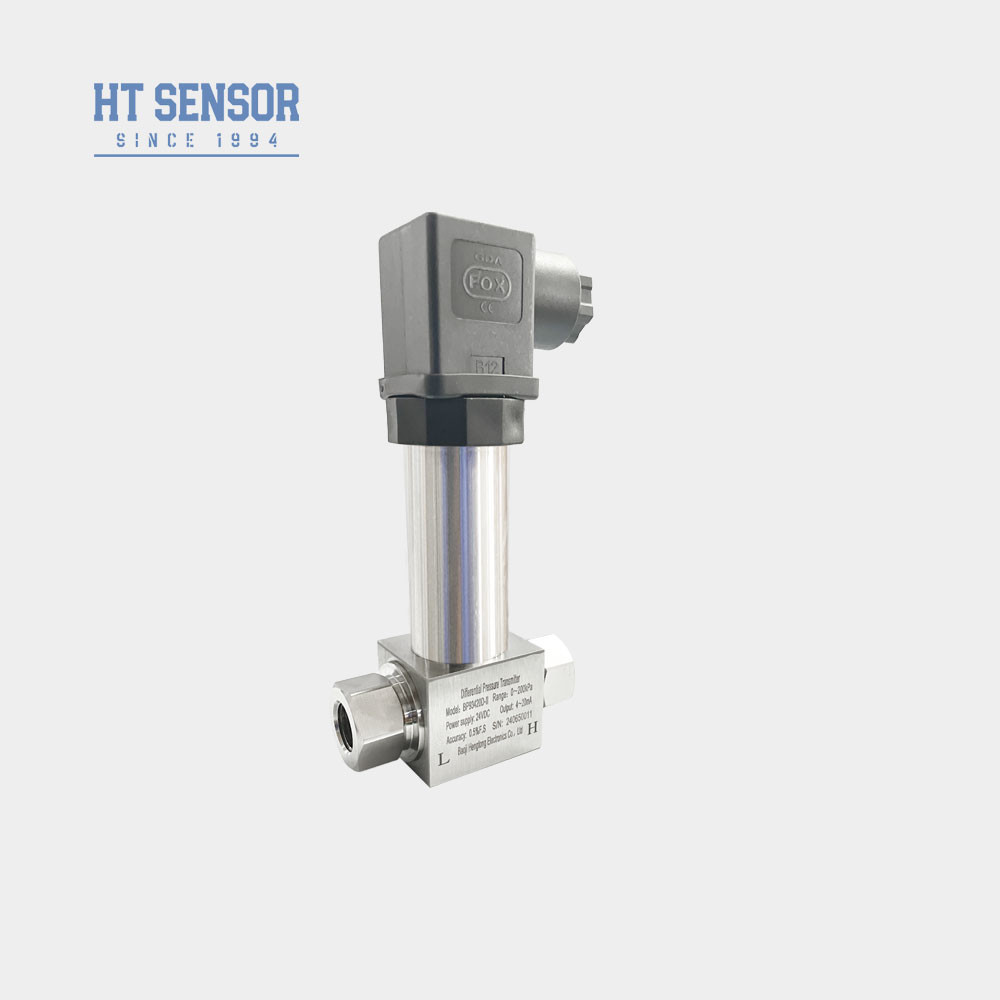

Differentiële druktransmitter voor gas- en vloeistofleidingen
BP93420DIIDdifferentiëlePverlengingTransmitter
Inleiding van de differentialdrukzender:
BP93420DII-differentiële drukzender maakt gebruik van een diffuse silicium piezoresistieve sensor.,en het door de klant vereiste standaardsignaal versterken en het veldweergavevermogen verhogen.Het wordt veel gebruikt bij de drukverschilmeting van verschillende gassen en vloeistoffen in pijpleidingen in aardolieDe Commissie heeft in de loop van de afgelopen vijf jaar een aantal voorstellen ingediend voor een voorstel voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.
Productkenmerkenvan een differentialdruktransmitter:
1De transducer heeft een roestvrij staalconstructie, een compacte structuur en een gemakkelijke installatie.
2Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
3De elektrische interface kan extern of rechtstreeks aangesloten zijn.
Toepassingenvan een differentialdruktransmitter:
- 1Het is geschikt voor het meten van de differentiële druk van verschillende gassen of vloeistoffen in pijpleidingen van aardolie, chemie, elektriciteit, hydrologie en andere industrieën.
- 2. gebruikt voor procescontrole op industrieel gebied.
- 3- De drukverschillen in de leidingen en in de ovens
| Prestatieparametersvan een differentialdruktransmitter: | |
| Meetbereik | 0-10KPa......~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 100°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Besteltipsvan een differentialdruktransmitter: |
Aandacht.
1Bij het selecteren van een product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
3Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar zijn geaard..
5. Kabels worden niet standaard geleverd. Als u kabels nodig hebt, zijn er drie materialen om uit te kiezen.Als er verschillende kabels nodig zijn, vermeld in de volgorde.
6In geval van sterke trillingen, onmiddellijke impact, sterke elektromagnetische of radiofrequente interferentie en andere bijzondere vereisten, informeer en vermeld dit in de bestelling.
| Bestelgidsvan een differentialdruktransmitter: | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa......~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druksensor-zenders per maand te produceren, zodat we grootschalige bestellingen kunnen vervullen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..
4. V: Wat is de typische levertijd?
A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe zijn de producten geprijsd?
A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning van instructies op afstand via het PC-netwerk.
