Differentiële druktransmitter met diffuse silicium piezoresistive Dwyer-differentiële druk sensor
Product Details
| Modellen: | BP93420D-II | Bereik: | 0-20kpa~2Mpa |
|---|---|---|---|
| Kracht: | 5VDC 24VDC ((12-32VDC) | uitgang: | 0.5-4.5V 4-20mA RS485 enzovoort |
| Materiaal: | roestvrij staal | Draad: | Mannen en vrouwen kunnen OEM zijn |
| Druktype: | Transmitter voor drukdifferentialsensor | Beschermingsklasse: | IP65 |
| Testmiddel: | Lucht olie en water | Verbinding: | grote DIN |
| Markeren |
Diffuus silicium piezoresistieve drukdifferentiële zender,Dwyer-differentialdruksensor,Dwyer-differentiële drukzender |
||
Product Description

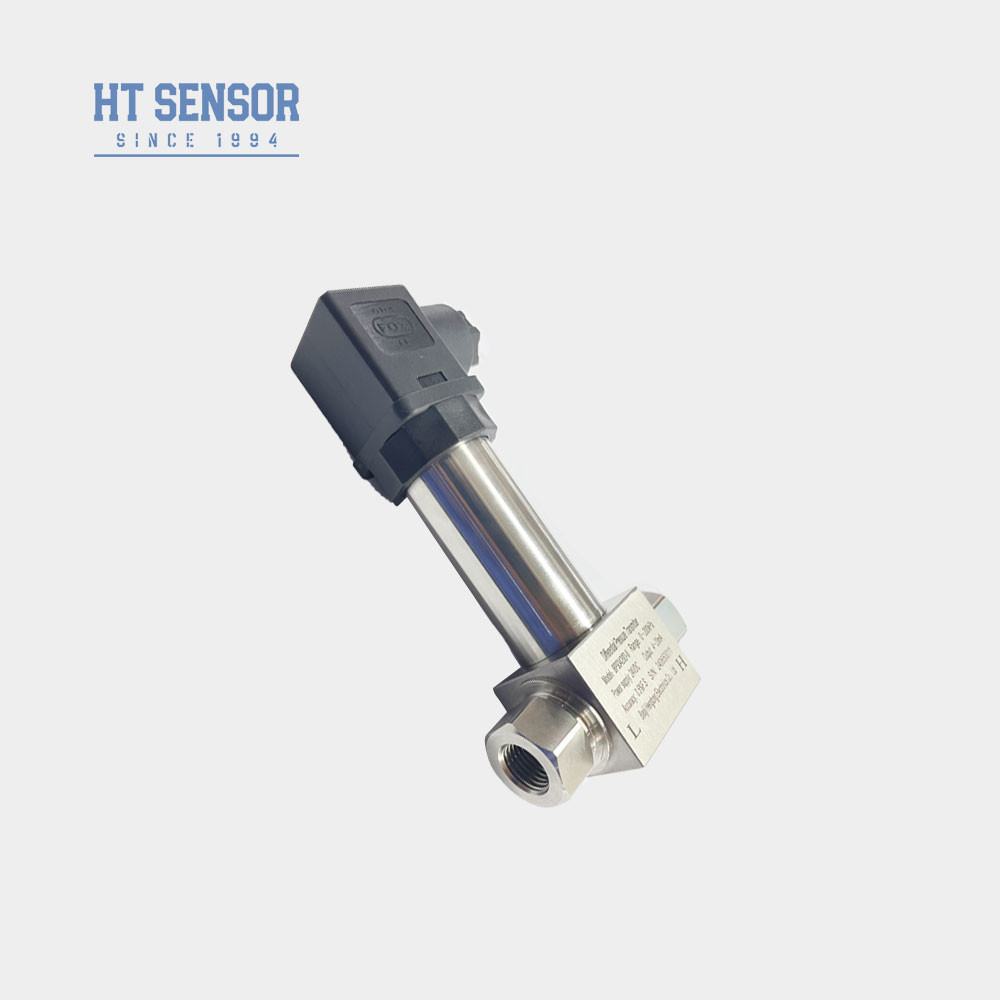

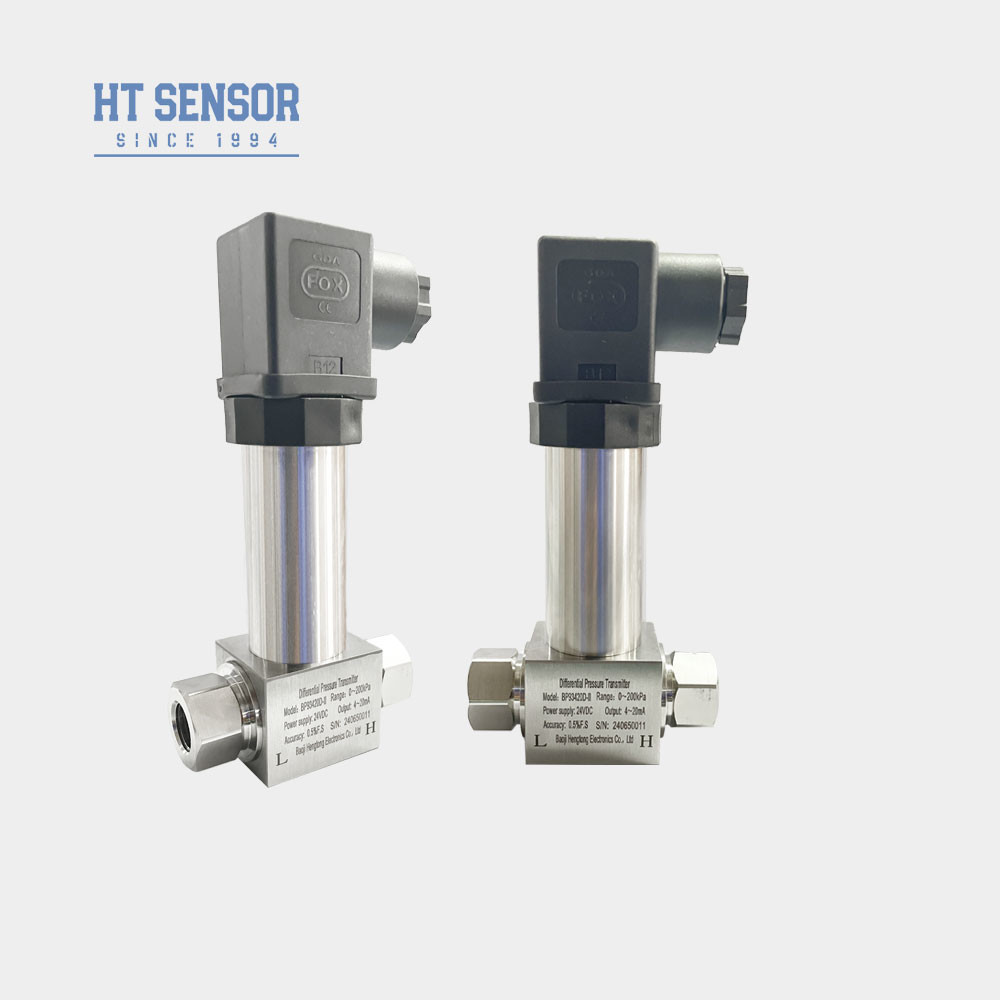

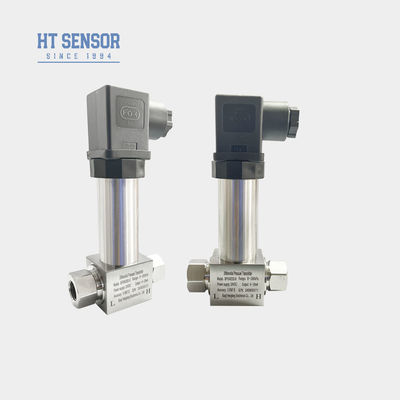

Differentiële druktransmitter met diffuse silicium piezoresistieve Dwyer-differentiële druksensor
BP93420DIIDdifferentiëlePverlengingTransmitter
Inleiding van de differentialdrukzender:
De BP93420DII-differentiële drukzender maakt gebruik van een diffuse silicium piezoresistieve sensor. Het drukverschil van gas en vloeistof wordt gemeten en uitgebracht, wat kan worden weergegeven.Het is van toepassing op de meting van drukverschillen van verschillende gassen en vloeistoffen in pijpleidingen in industrieën zoals aardolie, chemische, elektrische energie, hydrologie, enz.
Productkenmerkenvan een differentialdruktransmitter:
- De zender heeft een roestvrij staalconstructie, een compacte structuur en een gemakkelijke installatie.
- Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
- De elektrische interface kan een externe of directe aansluiting zijn.
Toepassingenvan een differentialdruktransmitter::
- 1Geschikt voor het meten van de drukverschillen van verschillende gassen of vloeistoffen in pijpleidingen in de petroleum-, chemische, elektrische energie, hydrologie en andere industrieën.
- 2Gebruikt in industriële veldprocescontrole.
- 3- Differentiële drukmeting in buizen en ovens.Eers
| Prestatieparametersvan een differentialdruktransmitter: | |
|---|---|
| Meetbereik | 0-10KPa......~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 100°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Besteltipsvan een differentialdruktransmitter: |
1Bij het selecteren van het product dient u ervoor te zorgen dat het testmedium compatibel is met de contactdelen van het product (roestvrij staal 304 of 316L).
2Om een betrouwbare werking te garanderen, it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniformAls de overbelasting van één uiteinde ernstig is, wordt de sensor beschadigd.
3Bij de installatie dienen de drukinterfaces aan beide uiteinden horizontaal te worden geplaatst om de impact van de installatiepositie op het product tot een minimum te beperken.
4In geval van bijzondere eisen zoals sterke trillingen, onmiddellijke schokken, sterke elektromagnetische interferentie of radiofrequentie-interferentie, informeer ons en vermeld dit in de bestelling.
5Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20VDC.
| Bestelgidsvan een differentialdruktransmitter: | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa......~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
Vragen:
Q1: Zijn Ben je een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
